Schmersal EX-ZQ 900-22-3D 101212892原厂跨境代采

Schmersal EX-ZQ 900-22-3D 101212892

Schmersal
首页品牌中心EX-ZQ 900-22-3D 101212892

EX-ZQ 900-22-3D 101212892

EX-ZQ 900-22-3D 101212892基本信息

型号: EX-ZQ 900-22-3D

订货号: 101212892

参考面价： 262.70 EUR

  • 3个电缆入口M 20 x 1.5
  • 防爆区22
  • 金属外壳
  • 解锁按钮
  • 位置指示器
  • 稳健设计
  • 连接空间大
  • 不可能扭转拉线孔
  • 外密封套
  • 绳索拉力和绳索断裂功能
  • 单侧作用模式，节距长度可达75米
EX-ZQ 900-22-3D 101212892基本属性
净重：1.470 KG
长度：57 mm
宽度：72 mm
EX-ZQ 900-22-3D 101212892产品资料
产品型号名称：
EX-ZQ 900-22-3D
Artikelnummer (Bestellnummer)：
101212892
EAN (European Article Number)：
4030661402130
eCl@ss编号，版本12.0：
27-37-12-01
eCl@ss编号，11.0版：
27-37-12-01
eCl@ss编号，版本9.0：
27-37-12-01
ETIM编号，7.0版：
EC002033
ETIM编号，版本6.0：
EC002033
EX-ZQ 900-22-3D 101212892产品资料
产品型号名称：
EX-ZQ 900-22-3D
Artikelnummer (Bestellnummer)：
101212892
EAN (European Article Number)：
4030661402130
eCl@ss编号，版本12.0：
27-37-12-01
eCl@ss编号，11.0版：
27-37-12-01
eCl@ss编号，版本9.0：
27-37-12-01
ETIM编号，7.0版：
EC002033
ETIM编号，版本6.0：
EC002033
EX-ZQ 900-22-3D 101212892授权和法规
证书：
ATEX (Konformitätserklärung)
EX-ZQ 900-22-3D 101212892授权和法规
证书：
ATEX (Konformitätserklärung)
EX-ZQ 900-22-3D 101212892防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-31
防爆区：
22
防爆类别：
3D
防爆标志：
D II 3D Ex tc IIIC T100°C Dc
EX-ZQ 900-22-3D 101212892防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-31
防爆区：
22
防爆类别：
3D
防爆标志：
D II 3D Ex tc IIIC T100°C Dc
EX-ZQ 900-22-3D 101212892一般数据
规则：
  • EN ISO 13850
  • EN IEC 60947-5-1
  • EN IEC 60947-5-5
外壳材料：
Metall, Zink-Druckguss
外壳涂层材料：
lackiert
外壳盖材料：
Stahl
绳索长度，最大值：
75 m
毛重：
1.470 g
EX-ZQ 900-22-3D 101212892一般数据
规则：
  • EN ISO 13850
  • EN IEC 60947-5-1
  • EN IEC 60947-5-5
外壳材料：
Metall, Zink-Druckguss
外壳涂层材料：
lackiert
外壳盖材料：
Stahl
绳索长度，最大值：
75 m
毛重：
1.470 g
EX-ZQ 900-22-3D 101212892一般数据
辅助触点数量：
2
安全触点数量：
2
特点：
Einseitige Wirkweise
EX-ZQ 900-22-3D 101212892一般数据
辅助触点数量：
2
安全触点数量：
2
特点：
Einseitige Wirkweise
EX-ZQ 900-22-3D 101212892安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-ZQ 900-22-3D 101212892安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-ZQ 900-22-3D 101212892安全注意事项安全输出
B10D Öffner (NC)：
100.000 Schaltspiele
EX-ZQ 900-22-3D 101212892安全注意事项安全输出
B10D Öffner (NC)：
100.000 Schaltspiele
EX-ZQ 900-22-3D 101212892机械数据
最小机械寿命：
1.000.000 Schaltspiele
最大操作力：
200 N
操作路径：
400 mm
EX-ZQ 900-22-3D 101212892机械数据
最小机械寿命：
1.000.000 Schaltspiele
最大操作力：
200 N
操作路径：
400 mm
EX-ZQ 900-22-3D 101212892机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
7 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.
EX-ZQ 900-22-3D 101212892机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
7 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.
EX-ZQ 900-22-3D 101212892机械数据和尺寸
传感器长度：
57 mm
传感器的宽度：
71,5 mm
传感器高度，最小值：
221 mm
传感器高度，最大值：
237 mm
EX-ZQ 900-22-3D 101212892机械数据和尺寸
传感器长度：
57 mm
传感器的宽度：
71,5 mm
传感器高度，最小值：
221 mm
传感器高度，最大值：
237 mm
EX-ZQ 900-22-3D 101212892环境条件
保护类型：
IP67
环境温度：
-20 ... +55 °C
最小相对湿度：
30 %
最大相对湿度：
95 %
EX-ZQ 900-22-3D 101212892环境条件
保护类型：
IP67
环境温度：
-20 ... +55 °C
最小相对湿度：
30 %
最大相对湿度：
95 %
EX-ZQ 900-22-3D 101212892环境条件.绝缘特性
设计绝缘电压Ui：
500 V
设计抗震Uimp：
6 kV
EX-ZQ 900-22-3D 101212892环境条件.绝缘特性
设计绝缘电压Ui：
500 V
设计抗震Uimp：
6 kV
EX-ZQ 900-22-3D 101212892电气数据
连续热电流：
4 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
1 A
开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Sprungschaltung
接触材料，电动：
Silber
EX-ZQ 900-22-3D 101212892电气数据
连续热电流：
4 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
1 A
开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Sprungschaltung
接触材料，电动：
Silber
EX-ZQ 900-22-3D 101212892交货范围
交货范围：
Inklusive Ex-geprüfter Kabelverschraubung und Verschlussschraube
EX-ZQ 900-22-3D 101212892交货范围
交货范围：
Inklusive Ex-geprüfter Kabelverschraubung und Verschlussschraube
EX-ZQ 900-22-3D 101212892笔记
Hinweis (Allgemein)：

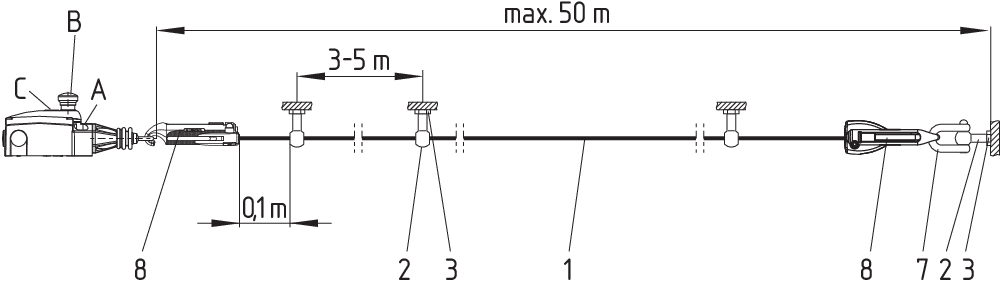

  • Bei Abspannlängen über 10 m sind Seilunterstützungen nach jeweils 3 bis 5 m erforderlich.
  • Empfohlene Seillänge bei Seilzug-Notschaltern in Abhängigkeit von dem Umgebungstemperaturbereich.
  • Da sich bei Seilzug die Seilkauschen verformen, sollte das Seil nach der Montage mehrmals kräftig gezogen werden. Anschließend sollte das Seil über die Augenschraube bzw. ein Spannschloss nachgespannt werden.
EX-ZQ 900-22-3D 101212892笔记
Hinweis (Allgemein)：
  • Bei Abspannlängen über 10 m sind Seilunterstützungen nach jeweils 3 bis 5 m erforderlich.
  • Empfohlene Seillänge bei Seilzug-Notschaltern in Abhängigkeit von dem Umgebungstemperaturbereich.
  • Da sich bei Seilzug die Seilkauschen verformen, sollte das Seil nach der Montage mehrmals kräftig gezogen werden. Anschließend sollte das Seil über die Augenschraube bzw. ein Spannschloss nachgespannt werden.
