EX-T4VH 335-20Z-3G/D 101195851基本信息

型号: EX-T4VH 335-20Z-3G/D

订货号: 101195851

参考面价： 71.75 EUR

  • ATEX区域2和22的EX保护
  • 金属外壳
  • 主要耐油和耐汽油
  • 40.5毫米x 76毫米x 38毫米
  • 执行机构可转换4 x 90°。
  • 紧固尺寸符合EN 50041
  • 1行入口M 20 x 1.5
EX-T4VH 335-20Z-3G/D 101195851基本属性
净重：0.390 KG
长度：61 mm
宽度：41 mm
高度：134 mm
EX-T4VH 335-20Z-3G/D 101195851产品资料
产品型号名称：
EX-T4VH 335-20Z-3G/D
项目编号（订单编号）：
101195851
EAN（欧洲商品编号）：
4030661362670
eCl@ss编号，版本12.0：
27-27-06-01
eCl@ss编号，11.0版：
27-27-06-01
eCl@ss编号，版本9.0：
27-27-06-01
ETIM编号，7.0版：
EC000030
ETIM编号，版本6.0：
EC000030
EX-T4VH 335-20Z-3G/D 101195851产品资料
产品型号名称：
EX-T4VH 335-20Z-3G/D
项目编号（订单编号）：
101195851
EAN（欧洲商品编号）：
4030661362670
eCl@ss编号，版本12.0：
27-27-06-01
eCl@ss编号，11.0版：
27-27-06-01
eCl@ss编号，版本9.0：
27-27-06-01
ETIM编号，7.0版：
EC000030
ETIM编号，版本6.0：
EC000030
EX-T4VH 335-20Z-3G/D 101195851授权和法规
证书：
  • cULus
  • ATEX (Konformitätserklärung)
EX-T4VH 335-20Z-3G/D 101195851授权和法规
证书：
  • cULus
  • ATEX (Konformitätserklärung)
EX-T4VH 335-20Z-3G/D 101195851防爆
防爆：规定：
  • EN IEC 60079-0
  • EN IEC 60079-15
  • EN 60079-31
防爆区：
  • 2
  • 22
防爆类别：
  • 3G
  • 3D
防爆标志：
  • D II 3G Ex nC IIC T5 Gc X
  • D II 3D Ex tc IIIC T90°C Dc X
制造商声明：
ATEX Zone 2 und 22
EX-T4VH 335-20Z-3G/D 101195851防爆
防爆：规定：
  • EN IEC 60079-0
  • EN IEC 60079-15
  • EN 60079-31
防爆区：
  • 2
  • 22
防爆类别：
  • 3G
  • 3D
防爆标志：
  • D II 3G Ex nC IIC T5 Gc X
  • D II 3D Ex tc IIIC T90°C Dc X
制造商声明：
ATEX Zone 2 und 22
EX-T4VH 335-20Z-3G/D 101195851一般数据
住房设计：
Normbauform
驱动形式符合EN 50041：
A
外壳材料：
Aluminium
外壳涂层材料：
lackiert
杠杆的材料：
Metall
毛重：
390 g
EX-T4VH 335-20Z-3G/D 101195851一般数据
住房设计：
Normbauform
驱动形式符合EN 50041：
A
外壳材料：
Aluminium
外壳涂层材料：
lackiert
杠杆的材料：
Metall
毛重：
390 g
EX-T4VH 335-20Z-3G/D 101195851一般数据
辅助触点数量：
2
EX-T4VH 335-20Z-3G/D 101195851一般数据
辅助触点数量：
2
EX-T4VH 335-20Z-3G/D 101195851安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-T4VH 335-20Z-3G/D 101195851安全评估
规则：
EN ISO 13849-1
使用寿命：
20 Jahre
EX-T4VH 335-20Z-3G/D 101195851机械数据
执行机构：
Rollenschwenkhebel
辊的材料：
Kunststoff
最小机械寿命：
30.000.000 Schaltspiele
冲击能量，最大值：
4 J
最大工作速度：
2,5 m/s
备注（运行速度）：
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°
备注（切换时间）：
Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit
最小操作扭矩：
0,3 Nm
EX-T4VH 335-20Z-3G/D 101195851机械数据
执行机构：
Rollenschwenkhebel
辊的材料：
Kunststoff
最小机械寿命：
30.000.000 Schaltspiele
冲击能量，最大值：
4 J
最大工作速度：
2,5 m/s
备注（运行速度）：
Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel von 30°
备注（切换时间）：
Umschaltzeiten entsprechend der Betätigungsgeschwindigkeit
最小操作扭矩：
0,3 Nm
EX-T4VH 335-20Z-3G/D 101195851机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
7 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
13 AWG
EX-T4VH 335-20Z-3G/D 101195851机械数据
连接类型：
Schraubanschluss M20 x 1.5
电缆压盖的夹紧面积，最小值：
7 mm
电缆压盖的夹紧范围，最大：
12 mm
连接横截面，最小：
0,75 mm²
连接横截面，最大：
2,5 mm²
笔记：
Alle Angaben einschließlich Aderendhülsen.
堆芯横截面：
13 AWG
EX-T4VH 335-20Z-3G/D 101195851机械数据和尺寸
传感器长度：
60,6 mm
传感器的宽度：
40,5 mm
传感器的高度：
134 mm
EX-T4VH 335-20Z-3G/D 101195851机械数据和尺寸
传感器长度：
60,6 mm
传感器的宽度：
40,5 mm
传感器的高度：
134 mm
EX-T4VH 335-20Z-3G/D 101195851环境条件
保护类型：
IP67
环境温度：
-20 ... +60 °C
EX-T4VH 335-20Z-3G/D 101195851环境条件
保护类型：
IP67
环境温度：
-20 ... +60 °C
EX-T4VH 335-20Z-3G/D 101195851环境条件.绝缘特性
设计绝缘电压Ui：
500 V
设计抗震Uimp：
6 kV
EX-T4VH 335-20Z-3G/D 101195851环境条件.绝缘特性
设计绝缘电压Ui：
500 V
设计抗震Uimp：
6 kV
EX-T4VH 335-20Z-3G/D 101195851电气数据
连续热电流：
10 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A

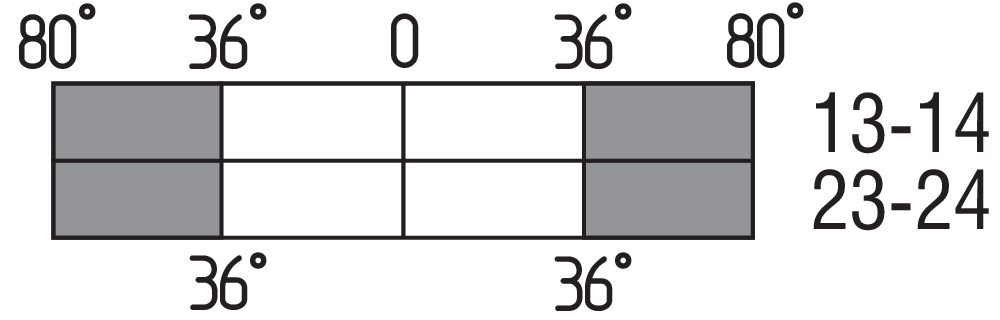

开关元件：
Schließer (NO)
切换原理：
Schleichschaltung
冲击持续时间，最大值：
2 ms
最大开关频率：
5.000 /h
接触材料，电动：
Silber
EX-T4VH 335-20Z-3G/D 101195851电气数据
连续热电流：
10 A
电压，AC-15类：
230 VAC
电力，使用类别AC-15：
4 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
4 A
开关元件：
Schließer (NO)
切换原理：
Schleichschaltung
冲击持续时间，最大值：
2 ms
最大开关频率：
5.000 /h
接触材料，电动：
Silber
EX-T4VH 335-20Z-3G/D 101195851笔记
注释（概述）：
Schalter mit 2 Schließerkontakten sind nicht für Sicherheitsaufgaben geeignet
EX-T4VH 335-20Z-3G/D 101195851笔记
注释（概述）：
Schalter mit 2 Schließerkontakten sind nicht für Sicherheitsaufgaben geeignet
