EX-AZM 161CC-12/12RKA-024-3D 103002620基本信息

型号: EX-AZM 161CC-12/12RKA-024-3D

订货号: 103002620

参考面价： 251.90 EUR

  • 弹簧卡箍
  • 防爆区22
  • 130毫米x 90毫米x 30毫米
  • 锁紧力2000 N
  • 6联系人
  • 辅助释放
  • 关闭锁定失败
  • 4个电缆入口M 16 x 1.5
EX-AZM 161CC-12/12RKA-024-3D 103002620基本属性
净重：0.470 KG
EX-AZM 161CC-12/12RKA-024-3D 103002620产品资料
产品型号名称：
EX-AZM 161CC-12/12RKA-024-3D
项目编号（订单编号）：
103002620
EAN（欧洲商品编号）：
4030661425047
eCl@ss编号，版本12.0：
27-27-26-03
eCl@ss编号，11.0版：
27-27-26-03
eCl@ss编号，版本9.0：
27-27-26-03
ETIM编号，7.0版：
EC002593
ETIM编号，版本6.0：
EC002593
EX-AZM 161CC-12/12RKA-024-3D 103002620产品资料
产品型号名称：
EX-AZM 161CC-12/12RKA-024-3D
项目编号（订单编号）：
103002620
EAN（欧洲商品编号）：
4030661425047
eCl@ss编号，版本12.0：
27-27-26-03
eCl@ss编号，11.0版：
27-27-26-03
eCl@ss编号，版本9.0：
27-27-26-03
ETIM编号，7.0版：
EC002593
ETIM编号，版本6.0：
EC002593
EX-AZM 161CC-12/12RKA-024-3D 103002620授权和法规
证书：
  • CCC-EX
  • ATEX (Konformitätserklärung)
EX-AZM 161CC-12/12RKA-024-3D 103002620授权和法规
证书：
  • CCC-EX
  • ATEX (Konformitätserklärung)
EX-AZM 161CC-12/12RKA-024-3D 103002620防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-31
防爆区：
22
防爆类别：
3D
防爆标志：
D II 3D Ex tc IIIC T80°C Dc X
EX-AZM 161CC-12/12RKA-024-3D 103002620防爆
防爆：规定：
  • EN IEC 60079-0
  • EN 60079-31
防爆区：
22
防爆类别：
3D
防爆标志：
D II 3D Ex tc IIIC T80°C Dc X
EX-AZM 161CC-12/12RKA-024-3D 103002620一般数据
规则：
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-1
行动原则：
elektromechanisch
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
毛重：
470 g
EX-AZM 161CC-12/12RKA-024-3D 103002620一般数据
规则：
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-1
行动原则：
elektromechanisch
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
毛重：
470 g
EX-AZM 161CC-12/12RKA-024-3D 103002620一般数据
工作流程原理：
Ja
辅助释放：
Ja
方向数：
3
辅助触点数量：
2
安全触点数量：
4
EX-AZM 161CC-12/12RKA-024-3D 103002620一般数据
工作流程原理：
Ja
辅助释放：
Ja
方向数：
3
辅助触点数量：
2
安全触点数量：
4
EX-AZM 161CC-12/12RKA-024-3D 103002620安全评估
规则：
EN ISO 13849-1
性能级别，最高可达：
c
类别：
1
B10D开启器（NC）：
2.000.000 Schaltspiele
笔记：
Elektrische Lebensdauer auf Anfrage.
B10D闭合器（NO）：
1.000.000 Schaltspiele
使用寿命：
20 Jahre
EX-AZM 161CC-12/12RKA-024-3D 103002620安全评估
规则：
EN ISO 13849-1
性能级别，最高可达：
c
类别：
1
B10D开启器（NC）：
2.000.000 Schaltspiele
笔记：
Elektrische Lebensdauer auf Anfrage.
B10D闭合器（NO）：
1.000.000 Schaltspiele
使用寿命：
20 Jahre
EX-AZM 161CC-12/12RKA-024-3D 103002620安全注意事项
请注意：：
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
性能级别，最高可达：
d
类别：
3
笔记：
bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
使用寿命：
20 Jahre
EX-AZM 161CC-12/12RKA-024-3D 103002620安全注意事项
请注意：：
Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
性能级别，最高可达：
d
类别：
3
笔记：
bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
使用寿命：
20 Jahre
EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据
最小机械寿命：
1.000.000 Schaltspiele
执行器在执行方向上的间隙：
5,5 mm
冲击能量，最大值：
7 J
冲击能量（保护壳），最大值：
7 J
锁紧力FZh符合EN ISO 1419：
2.000 N
锁紧力Fmax，最大值：
2.600 N
锁定力：
30 N
强制开启路径：
10 mm
每个触点的强制打开力，最小值：
10 N
最大工作速度：
1 m/s
固定：
Schrauben
紧固螺钉的设计：
3x M6
螺钉头设计：
Flachkopfschraube
外壳盖安装螺钉的拧紧力矩：
0,6 Nm
笔记：
Die Anzugsreihenfolge der Deckelschrauben ist zu beachten. Diese ist der angehängten Zeichnung in dem Reiter „Abbildungen“ zu entnehmen.
电缆压盖的拧紧力矩：
3 Nm
EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据
最小机械寿命：
1.000.000 Schaltspiele
执行器在执行方向上的间隙：
5,5 mm
冲击能量，最大值：
7 J
冲击能量（保护壳），最大值：
7 J
锁紧力FZh符合EN ISO 1419：
2.000 N
锁紧力Fmax，最大值：
2.600 N
锁定力：
30 N
强制开启路径：
10 mm
每个触点的强制打开力，最小值：
10 N
最大工作速度：
1 m/s
固定：
Schrauben
紧固螺钉的设计：
3x M6
螺钉头设计：
Flachkopfschraube
外壳盖安装螺钉的拧紧力矩：
0,6 Nm
笔记：
Die Anzugsreihenfolge der Deckelschrauben ist zu beachten. Diese ist der angehängten Zeichnung in dem Reiter „Abbildungen“ zu entnehmen.
电缆压盖的拧紧力矩：
3 Nm
EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据
连接类型：
Federkraftklemmen
电缆压盖的夹紧面积，最小值：
5 mm
电缆压盖的夹紧范围，最大：
10 mm
连接横截面，最小：
1 x 0,75 mm²
连接横截面，最大：
1 x 1,5 mm²
EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据
连接类型：
Federkraftklemmen
电缆压盖的夹紧面积，最小值：
5 mm
电缆压盖的夹紧范围，最大：
10 mm
连接横截面，最小：
1 x 0,75 mm²
连接横截面，最大：
1 x 1,5 mm²

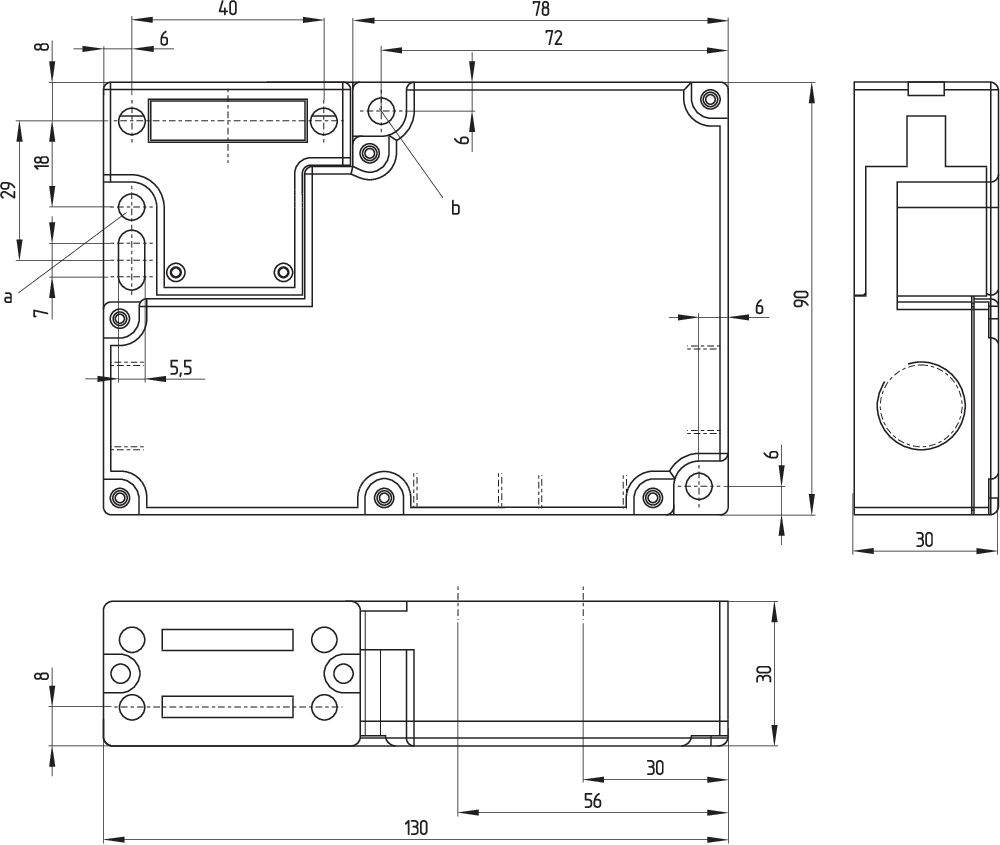

EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据和尺寸
长：
30 mm
宽度：
130 mm
身高：
90 mm
EX-AZM 161CC-12/12RKA-024-3D 103002620机械数据和尺寸
长：
30 mm
宽度：
130 mm
身高：
90 mm
EX-AZM 161CC-12/12RKA-024-3D 103002620环境条件
保护类型：
IP67
环境温度：
-10 ... +50 °C
注（相对湿度）：
  • nicht kondensierend
  • nicht vereisend
EX-AZM 161CC-12/12RKA-024-3D 103002620环境条件
保护类型：
IP67
环境温度：
-10 ... +50 °C
注（相对湿度）：
  • nicht kondensierend
  • nicht vereisend
EX-AZM 161CC-12/12RKA-024-3D 103002620环境条件.绝缘特性
设计绝缘电压Ui：
250 VAC
设计抗震Uimp：
4 kV
EX-AZM 161CC-12/12RKA-024-3D 103002620环境条件.绝缘特性
设计绝缘电压Ui：
250 VAC
设计抗震Uimp：
4 kV
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
连续热电流：
6 A
设计控制电源电压：
24 VAC
设计控制电源电压：
24 VDC
有条件设计短路电流：
1.000 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
最大电力消耗：
10 W

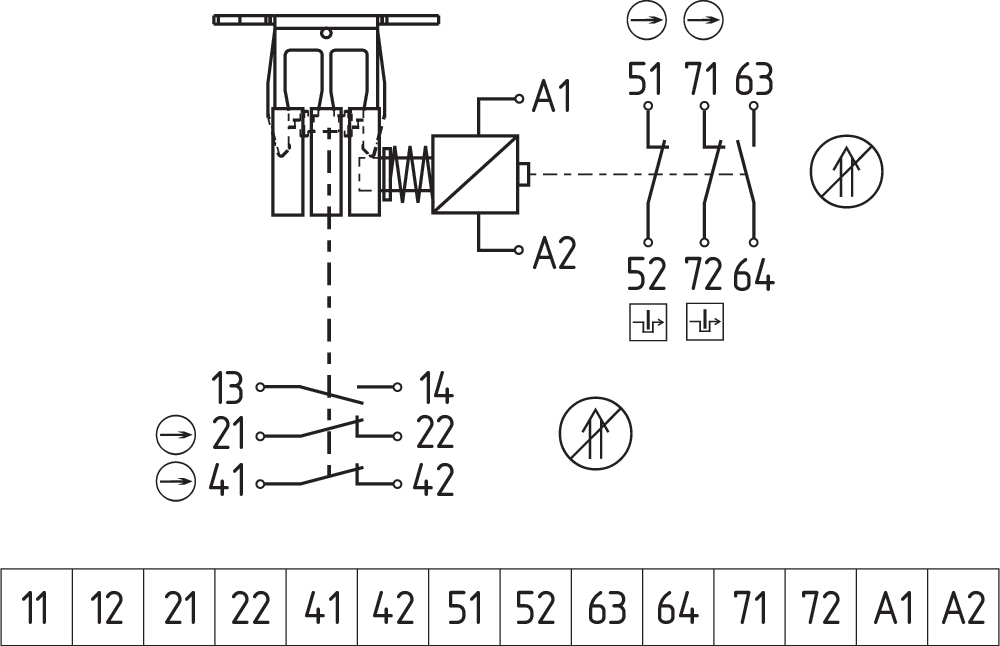

开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Schleichschaltung, zwangsöffnender Öffner
最大开关频率：
1.000 /h
接触材料，电动：
Silber
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
连续热电流：
6 A
设计控制电源电压：
24 VAC
设计控制电源电压：
24 VDC
有条件设计短路电流：
1.000 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
最大电力消耗：
10 W
开关元件：
Schließer (NO), Öffner (NC)
切换原理：
Schleichschaltung, zwangsöffnender Öffner
最大开关频率：
1.000 /h
接触材料，电动：
Silber
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
激活时间磁铁：
100 %
测试脉冲持续时间，最大值：
5 ms
测试脉冲间隔，最小值：
50 ms
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
激活时间磁铁：
100 %
测试脉冲持续时间，最大值：
5 ms
测试脉冲间隔，最小值：
50 ms
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据和安全触点
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据和安全触点
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
EX-AZM 161CC-12/12RKA-024-3D 103002620电气数据
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
2,5 A
EX-AZM 161CC-12/12RKA-024-3D 103002620其他数据
备注（应用程序）：
  • verschiebbare Schutzeinrichtung
  • abnehmbare Schutzeinrichtung
  • drehbare Schutzeinrichtung
EX-AZM 161CC-12/12RKA-024-3D 103002620其他数据
备注（应用程序）：
  • verschiebbare Schutzeinrichtung
  • abnehmbare Schutzeinrichtung
  • drehbare Schutzeinrichtung
EX-AZM 161CC-12/12RKA-024-3D 103002620交货范围
交货范围：
Der Betätiger und das Schutzgehäuse sind nicht im Lieferumfang enthalten.
EX-AZM 161CC-12/12RKA-024-3D 103002620交货范围
交货范围：
Der Betätiger und das Schutzgehäuse sind nicht im Lieferumfang enthalten.
EX-AZM 161CC-12/12RKA-024-3D 103002620笔记
注释（辅助释放）：
Bei Wartung, Einrichtung usw.
EX-AZM 161CC-12/12RKA-024-3D 103002620笔记
注释（辅助释放）：
Bei Wartung, Einrichtung usw.
