EX-AZ 3350-12ZUEK-3D 101214050
EX-AZ 3350-12ZUEK-3D 101214050基本信息
型号: EX-AZ 3350-12ZUEK-3D
订货号: 101214050
参考面价： 99.50 EUR
- 防爆区22
- 金属外壳
- 40.5毫米x 114毫米x 38毫米
- 车门把手已锁定
- 1行入口M 20 x 1.5
- 提供定心辅助“车门防护板”
- 低电流下的高接触安全性
- 钳子SZ 415可防止意外关闭
EX-AZ 3350-12ZUEK-3D 101214050基本属性
净重：0.250 KG
长度：38 mm
宽度：41 mm
高度：114 mm
EX-AZ 3350-12ZUEK-3D 101214050产品资料
- 产品型号名称：
- EX-AZ 3350-12ZUEK-3D
- 项目编号（订单编号）：
- 101214050
- EAN（欧洲商品编号）：
- 4030661397566
EX-AZ 3350-12ZUEK-3D 101214050产品资料
- 产品型号名称：
- EX-AZ 3350-12ZUEK-3D
- 项目编号（订单编号）：
- 101214050
- EAN（欧洲商品编号）：
- 4030661397566
EX-AZ 3350-12ZUEK-3D 101214050授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-AZ 3350-12ZUEK-3D 101214050授权和法规
- 证书：
- ATEX (Konformitätserklärung)
EX-AZ 3350-12ZUEK-3D 101214050防爆
- 防爆：规定：
- EN IEC 60079-0
- EN 60079-31
- 防爆区：
- 22
- 防爆类别：
- 3D
- 防爆标志：
- D II 3D Ex tc IIIC T90°C Dc X
EX-AZ 3350-12ZUEK-3D 101214050防爆
- 防爆：规定：
- EN IEC 60079-0
- EN 60079-31
- 防爆区：
- 22
- 防爆类别：
- 3D
- 防爆标志：
- D II 3D Ex tc IIIC T90°C Dc X
EX-AZ 3350-12ZUEK-3D 101214050一般数据
- 规则：
- EN IEC 60947-5-1
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 250 g
EX-AZ 3350-12ZUEK-3D 101214050一般数据
- 规则：
- EN IEC 60947-5-1
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 250 g
EX-AZ 3350-12ZUEK-3D 101214050一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
EX-AZ 3350-12ZUEK-3D 101214050一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
EX-AZ 3350-12ZUEK-3D 101214050安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-AZ 3350-12ZUEK-3D 101214050安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
EX-AZ 3350-12ZUEK-3D 101214050安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
EX-AZ 3350-12ZUEK-3D 101214050安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
EX-AZ 3350-12ZUEK-3D 101214050机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启路径：
- 10,7 mm
- 强制开启力，最小值：
- 5 N
- 注释（强制打开力）：
- je Öffnerkontakt
- 最大工作速度：
- 1 m/s
EX-AZ 3350-12ZUEK-3D 101214050机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 强制开启路径：
- 10,7 mm
- 强制开启力，最小值：
- 5 N
- 注释（强制打开力）：
- je Öffnerkontakt
- 最大工作速度：
- 1 m/s
EX-AZ 3350-12ZUEK-3D 101214050机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 电缆压盖的夹紧面积，最小值：
- 6 mm
- 电缆压盖的夹紧范围，最大：
- 12 mm
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
EX-AZ 3350-12ZUEK-3D 101214050机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 电缆压盖的夹紧面积，最小值：
- 6 mm
- 电缆压盖的夹紧范围，最大：
- 12 mm
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.

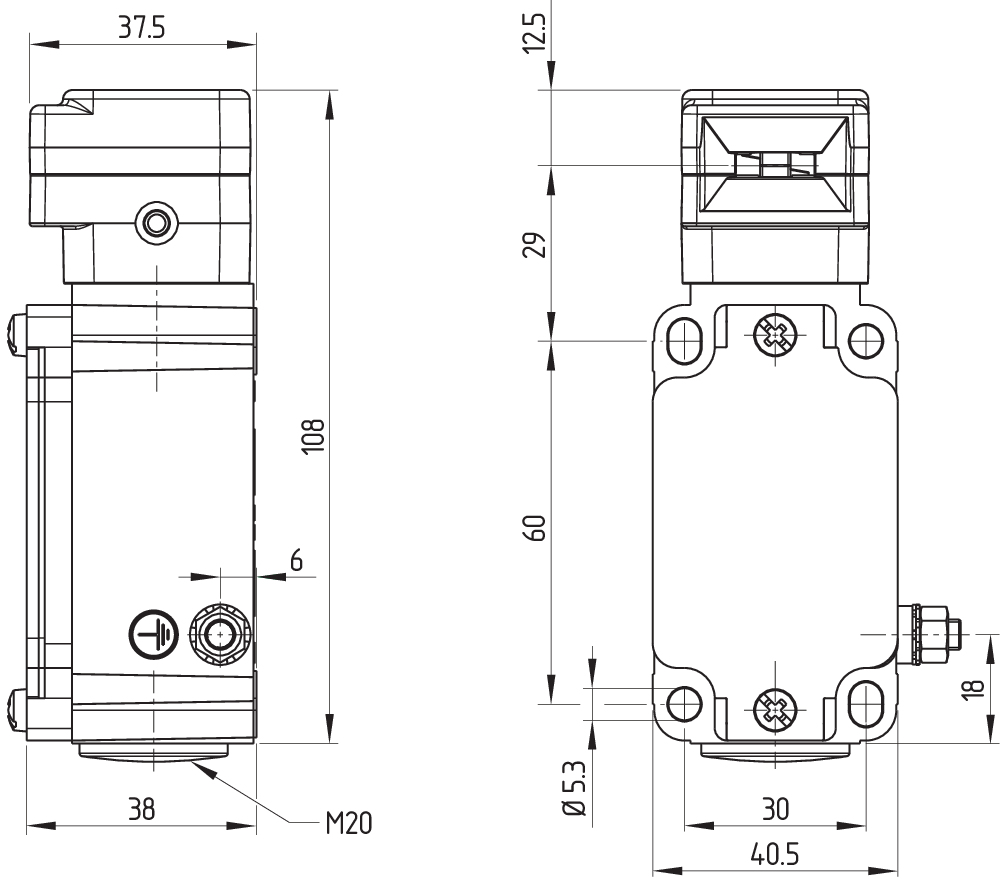

EX-AZ 3350-12ZUEK-3D 101214050机械数据和尺寸
- 传感器长度：
- 38 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 114 mm
EX-AZ 3350-12ZUEK-3D 101214050机械数据和尺寸
- 传感器长度：
- 38 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 114 mm
EX-AZ 3350-12ZUEK-3D 101214050环境条件
- 保护类型：
- IP67
- 环境温度：
- -10 ... +60 °C
EX-AZ 3350-12ZUEK-3D 101214050环境条件
- 保护类型：
- IP67
- 环境温度：
- -10 ... +60 °C
EX-AZ 3350-12ZUEK-3D 101214050环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
EX-AZ 3350-12ZUEK-3D 101214050环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
EX-AZ 3350-12ZUEK-3D 101214050电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
EX-AZ 3350-12ZUEK-3D 101214050电气数据
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
EX-AZ 3350-12ZUEK-3D 101214050交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Ex-geprüfte Kabelverschraubung
EX-AZ 3350-12ZUEK-3D 101214050交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Ex-geprüfte Kabelverschraubung
