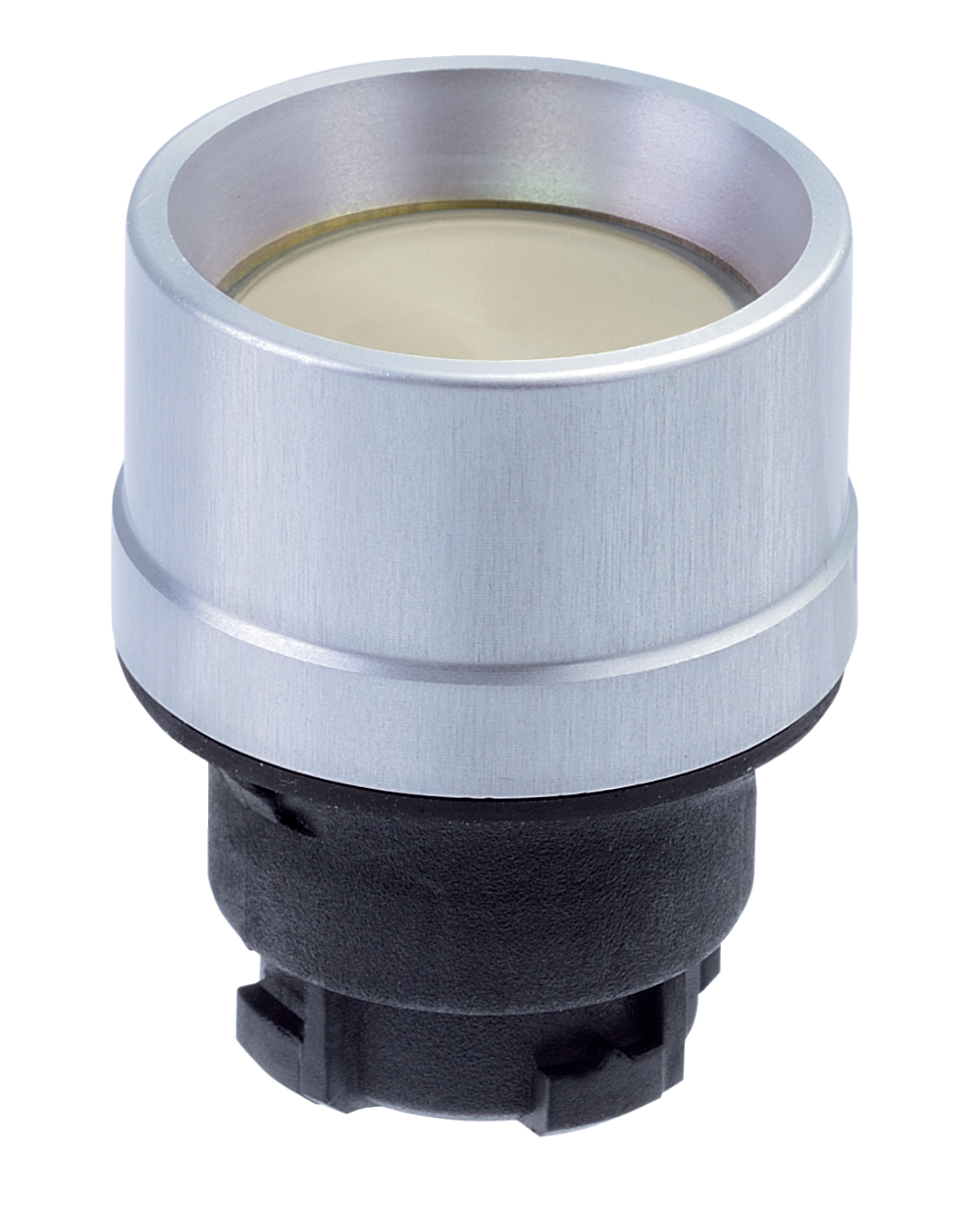

Schmersal DRUCKTASTER EDMH GB 101006275
DRUCKTASTER EDMH GB 101006275mit Membrane
DRUCKTASTER EDMH GB
基本信息
型号: DRUCKTASTER EDMH GB
订货号: 101006275
- ·mit Membrane
- ·Sinnbilder unter der Klarsichtmembrane noch gut erkennbar
- ·6 mm Rand zum Schutz gegen unbeabsichtigtes Betätigen
Bestelldaten
- Produkt-Typbezeichnung：
- DRUCKTASTER EDMH GB
- Artikelnummer (Bestellnummer)：
- 101006275
- eCl@ss Nummer, Version 12.0：
- 27-37-12-10
- eCl@ss Nummer, Version 11.0：
- 27-37-12-10
- eCl@ss Nummer, Version 9.0：
- 27-37-12-10
- ETIM Nummer, Version 7.0：
- EC000221
- ETIM Nummer, Version 6.0：
- EC000221
Allgemeine Daten
- Vorschriften：
- EN IEC 60947-5-1
- EN IEC 60947-1
- Ausführung：
- Drucktaster
- Bauform：
- Rund
- Tastend
- Einbaubedingungen (mechanisch)：
- beliebig
- Abdichtungsart：
- Membrane
- Werkstoff des Bedienteils：
- Aluminium
- Werkstoff der Kalotte：
- Kunststoff
- Werkstoff des Frontring：
- Aluminium - eloxiert
- Farbe des Bedienteils：
- gelb
- Farbe des Frontringes：
- silber
- Bruttogewicht：
- 35 g
Allgemeine Daten - Eigenschaften
- Überhöhter Rand：
- Ja
- Befestigungsflansch：
- Ja
- Vollisolation：
- Ja
- Anzahl der Kontaktelelemente, maximum：
- 3
Mechanische Daten
- Entriegelung：
- ohne
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele
- Mechanische Lebensdauer, Befehlsgeräte：
- 1.000.000 Schaltspiele
- Betätigungshub：
- 4 mm
- Betätigungskraft, circa：
- 1,5 N
- Befestigung：
- Montageflansch
- Anzugsdrehmoment der Schraube：
- 0,6 Nm
- Typische Betätigungskraft des Drucktasters：
- 2 N
- Betätigungshub, minimum：
- 4 mm
- Betätigungshub, maximum：
- 5 mm
Mechanische Daten - Abmessungen
- Hinweis (Einbauhöhe)：
- Höhe vor der Frontplatte.
- Länge x Breite x Höhe：
- Einbaudurchmesser Ø: 22 mm
- Gesamtdurchmesser：
- 29,5 mm
- Durchmesser der Tastfläche：
- 23 mm
- Durchmesser des Frontringes：
- 29,5 mm
- Einbaudurchmesser：
- 22,3 mm
- Dicke der Frontplatte, minimum：
- 1 mm
- Dicke der Frontplatte, maximum：
- 6 mm
- Rastermaß：
- 40 x 50 mm
