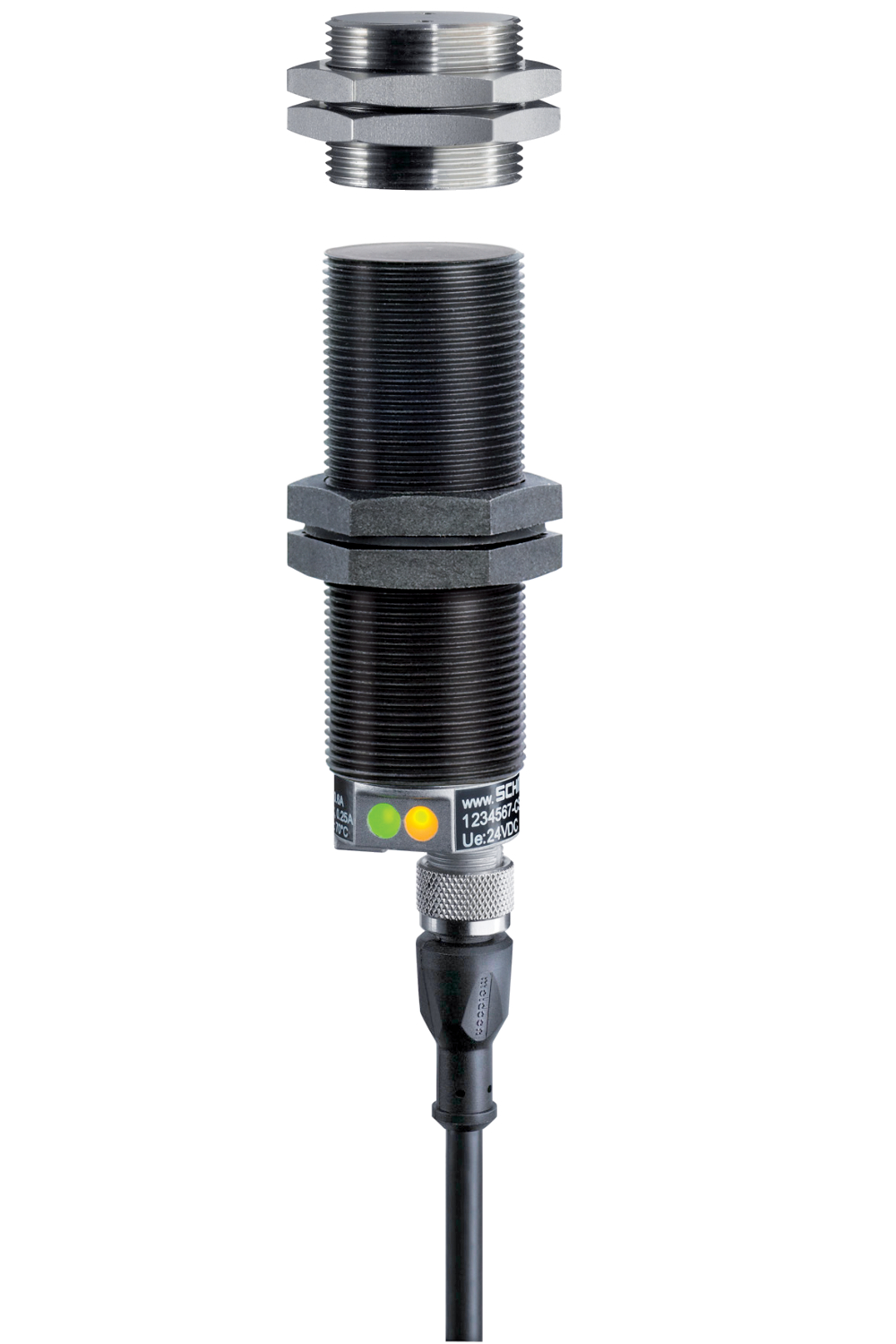

CSS 11-300-SD-M-ST 101213905基本信息

型号: CSS 11-300-SD-M-ST

订货号: 101213905

  • 串行诊断输出
  • 塑料外壳
  • 最多可以串联31个传感器。
  • 连接器M12，8针
  • ÖM30
  • 开关点的高重复性
  • 传感器链的最大长度200米
  • 2个加开关、抗短路安全输出
  • 集成交叉电路、断线、控制柜安全电缆的外部电压监测
  • 安全传感器也可以安装在V4A盖后面
CSS 11-300-SD-M-ST 101213905基本属性
净重：0.135 KG
长度：100 mm
CSS 11-300-SD-M-ST 101213905产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 11-300-SD-M-ST
项目编号（订单编号）：
101213905
EAN（欧洲商品编号）：
4030661405667
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 11-300-SD-M-ST 101213905产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 11-300-SD-M-ST
项目编号（订单编号）：
101213905
EAN（欧洲商品编号）：
4030661405667
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 11-300-SD-M-ST 101213905授权和法规
证书：
cULus
CSS 11-300-SD-M-ST 101213905授权和法规
证书：
cULus
CSS 11-300-SD-M-ST 101213905一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Zylinder, Gewinde
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff
活性表面材料：
Kunststoff
响应时间，最大值：
60 ms
最大风险时间：
60 ms
毛重：
135 g
CSS 11-300-SD-M-ST 101213905一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Zylinder, Gewinde
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff
活性表面材料：
Kunststoff
响应时间，最大值：
60 ms
最大风险时间：
60 ms
毛重：
135 g
CSS 11-300-SD-M-ST 101213905一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
2
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
CSS 11-300-SD-M-ST 101213905一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
2
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
CSS 11-300-SD-M-ST 101213905安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
CSS 11-300-SD-M-ST 101213905安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
CSS 11-300-SD-M-ST 101213905机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
CSS 11-300-SD-M-ST 101213905机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig

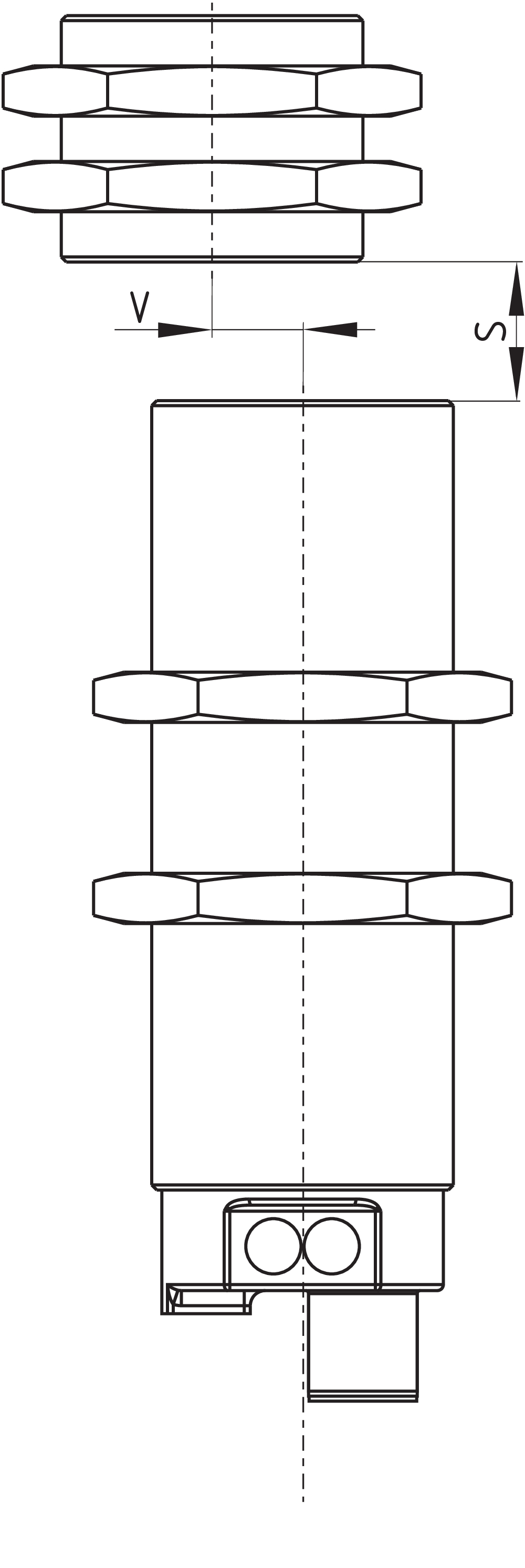

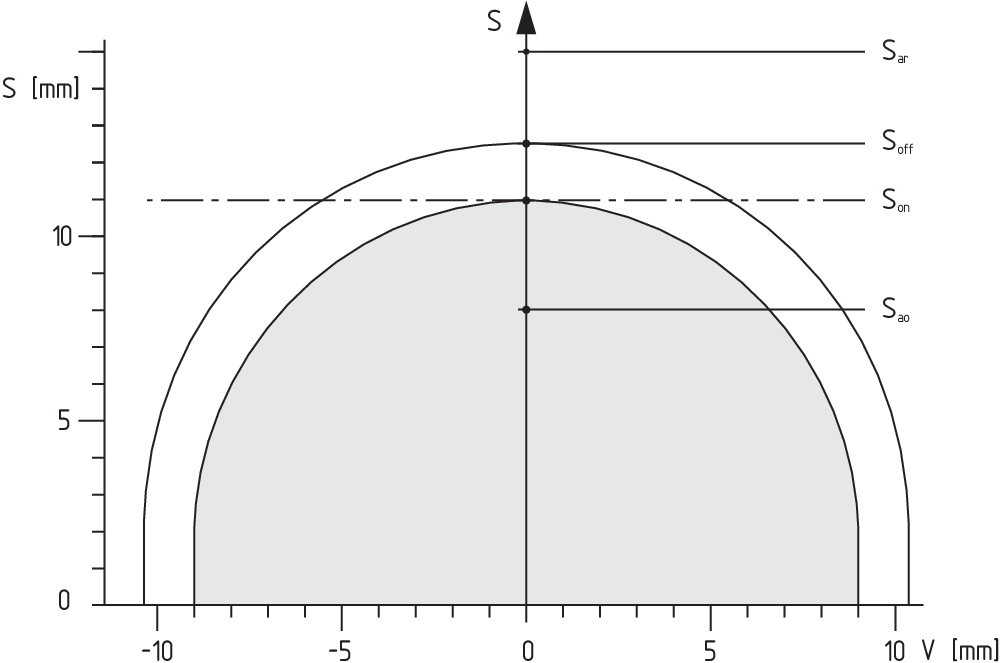

CSS 11-300-SD-M-ST 101213905符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
11 mm
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
15 mm
滞后（开关距离），最大值：
2 mm
重复性R：
1 mm
CSS 11-300-SD-M-ST 101213905符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
11 mm
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
15 mm
滞后（开关距离），最大值：
2 mm
重复性R：
1 mm
CSS 11-300-SD-M-ST 101213905机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
CSS 11-300-SD-M-ST 101213905机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom

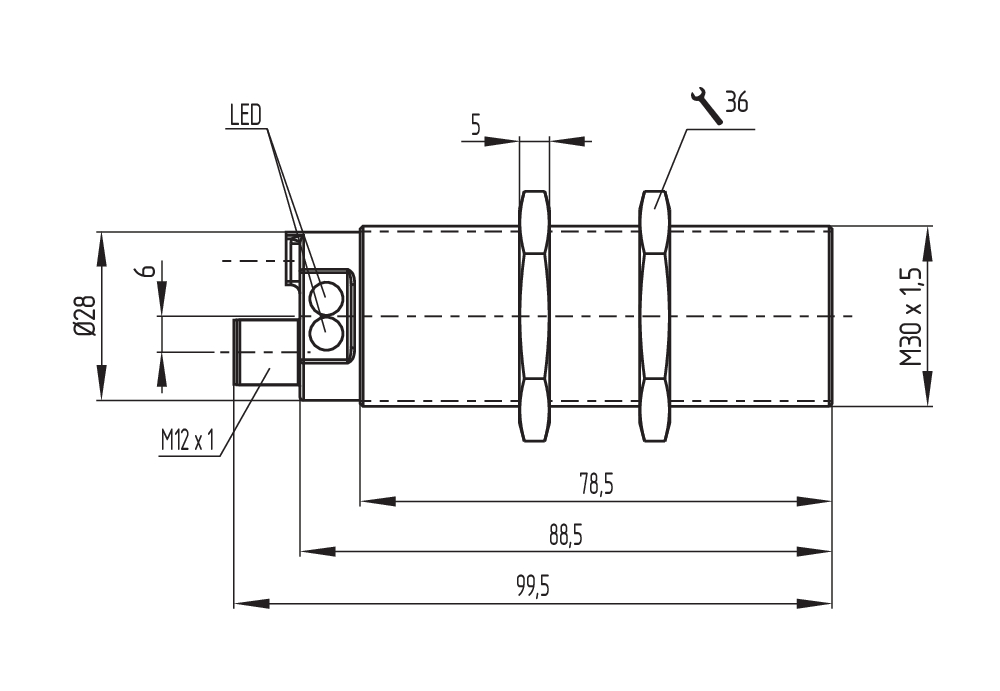

CSS 11-300-SD-M-ST 101213905机械数据和尺寸
传感器的ISO螺纹：
M30
传感器长度：
99,5 mm
CSS 11-300-SD-M-ST 101213905机械数据和尺寸
传感器的ISO螺纹：
M30
传感器长度：
99,5 mm
CSS 11-300-SD-M-ST 101213905环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +65 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 11-300-SD-M-ST 101213905环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +65 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 11-300-SD-M-ST 101213905环境条件.绝缘特性
设计绝缘电压Ui：
32 VAC/DC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 11-300-SD-M-ST 101213905环境条件.绝缘特性
设计绝缘电压Ui：
32 VAC/DC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 11-300-SD-M-ST 101213905电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
100 mA
设计工作电压：
24 VDC
设计工作电流：
600 mA
有条件设计短路电流：
100 A
开关频率，大约：
3 Hz
CSS 11-300-SD-M-ST 101213905电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
100 mA
设计工作电压：
24 VDC
设计工作电流：
600 mA
有条件设计短路电流：
100 A
开关频率，大约：
3 Hz
CSS 11-300-SD-M-ST 101213905电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
CSS 11-300-SD-M-ST 101213905电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
CSS 11-300-SD-M-ST 101213905电气数据和诊断输出
设计工作电流：
150 mA
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
CSS 11-300-SD-M-ST 101213905电气数据和诊断输出
设计工作电流：
150 mA
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
CSS 11-300-SD-M-ST 101213905电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 11-300-SD-M-ST 101213905电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 11-300-SD-M-ST 101213905联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
CSS 11-300-SD-M-ST 101213905联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
CSS 11-300-SD-M-ST 101213905交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
安装材料的交付：
2x Befestigungsmaterial Muttern M30
CSS 11-300-SD-M-ST 101213905交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
安装材料的交付：
2x Befestigungsmaterial Muttern M30
CSS 11-300-SD-M-ST 101213905配件
建议（执行机构）：
CST 30S-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 11-300-SD-M-ST 101213905配件
建议（执行机构）：
CST 30S-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 11-300-SD-M-ST 101213905笔记
注释（概述）：
  • Anforderungen an die Auswertung: Die Abschaltpausen von 250 µs –1500 µs müssen von der Auswertung toleriert werden.
  • Die Abschaltzeit des Sicherheits-Sensors von 250 µs verlängert sich zusätzlich in Abhängigkeit von der Leitungslänge und der Kapazität der eingesetzten Leitung. Typisch wird eine Abschaltpause von 500 µs mit 100 m Anschlussleitung erreicht.
CSS 11-300-SD-M-ST 101213905笔记
注释（概述）：
  • Anforderungen an die Auswertung: Die Abschaltpausen von 250 µs –1500 µs müssen von der Auswertung toleriert werden.
  • Die Abschaltzeit des Sicherheits-Sensors von 250 µs verlängert sich zusätzlich in Abhängigkeit von der Leitungslänge und der Kapazität der eingesetzten Leitung. Typisch wird eine Abschaltpause von 500 µs mit 100 m Anschlussleitung erreicht.
CSS 11-300-SD-M-ST
业务合作
CSS 11-300-SD-M-ST 101213905 Schmersal
CSS 11-300-SD-M-ST 101213905 Schmersal
CSS 11-300-SD-M-ST 101213905 Schmersal
CSS 11-300-SD-M-ST 101213905 Schmersal
CSS 11-300-SD-M-ST 101213905 Schmersal
CSS 11-300-SD-M-ST 101213905 Schmersal

基本信息

型号: CSS 11-300-SD-M-ST

订货号: 101213905

  • ·串行诊断输出
  • ·塑料外壳
  • ·最多可以串联31个传感器。
  • ·连接器M12，8针
  • ·ÖM30
  • ·开关点的高重复性
  • ·传感器链的最大长度200米
  • ·2个加开关、抗短路安全输出
  • ·集成交叉电路、断线、控制柜安全电缆的外部电压监测
  • ·安全传感器也可以安装在V4A盖后面
产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 11-300-SD-M-ST
项目编号（订单编号）：
101213905
EAN（欧洲商品编号）：
4030661405667
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
产品资料
票据（可交付性）：
Nicht mehr lieferbar!
产品型号名称：
CSS 11-300-SD-M-ST
项目编号（订单编号）：
101213905
EAN（欧洲商品编号）：
4030661405667
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
授权和法规
证书：
cULus
授权和法规
证书：
cULus
一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Zylinder, Gewinde
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff
活性表面材料：
Kunststoff
响应时间，最大值：
60 ms
最大风险时间：
60 ms
毛重：
135 g
一般数据
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Zylinder, Gewinde
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff
活性表面材料：
Kunststoff
响应时间，最大值：
60 ms
最大风险时间：
60 ms
毛重：
135 g
一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
2
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
2
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
安全评估
规则：
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
11 mm
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
15 mm
滞后（开关距离），最大值：
2 mm
重复性R：
1 mm
符合EN IEC 60947-5-3的机械数据和开关距离
切换距离，典型：
11 mm
安全切换距离ONE Sao：
8 mm
安全开关距离OFF Sar：
15 mm
滞后（开关距离），最大值：
2 mm
重复性R：
1 mm
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
机械数据和尺寸
传感器的ISO螺纹：
M30
传感器长度：
99,5 mm
机械数据和尺寸
传感器的ISO螺纹：
M30
传感器长度：
99,5 mm
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +65 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +65 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件.绝缘特性
设计绝缘电压Ui：
32 VAC/DC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
环境条件.绝缘特性
设计绝缘电压Ui：
32 VAC/DC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
100 mA
设计工作电压：
24 VDC
设计工作电流：
600 mA
有条件设计短路电流：
100 A
开关频率，大约：
3 Hz
电气数据
工作电压：
24 VDC -15 % / +10 %
怠速电流I0，典型值：
100 mA
设计工作电压：
24 VDC
设计工作电流：
600 mA
有条件设计短路电流：
100 A
开关频率，大约：
3 Hz
电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
电气数据和诊断输出
设计工作电流：
150 mA
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电气数据和诊断输出
设计工作电流：
150 mA
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
安装材料的交付：
2x Befestigungsmaterial Muttern M30
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
安装材料的交付：
2x Befestigungsmaterial Muttern M30
配件
建议（执行机构）：
CST 30S-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
配件
建议（执行机构）：
CST 30S-1
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
笔记
注释（概述）：
  • Anforderungen an die Auswertung: Die Abschaltpausen von 250 µs –1500 µs müssen von der Auswertung toleriert werden.
  • Die Abschaltzeit des Sicherheits-Sensors von 250 µs verlängert sich zusätzlich in Abhängigkeit von der Leitungslänge und der Kapazität der eingesetzten Leitung. Typisch wird eine Abschaltpause von 500 µs mit 100 m Anschlussleitung erreicht.
笔记
注释（概述）：
  • Anforderungen an die Auswertung: Die Abschaltpausen von 250 µs –1500 µs müssen von der Auswertung toleriert werden.
  • Die Abschaltzeit des Sicherheits-Sensors von 250 µs verlängert sich zusätzlich in Abhängigkeit von der Leitungslänge und der Kapazität der eingesetzten Leitung. Typisch wird eine Abschaltpause von 500 µs mit 100 m Anschlussleitung erreicht.

业务合作

推荐品牌
热销产品
