BN 85-R-1824-3 1,0M 101101624
BN 85-R-1824-3 1,0M 101101624基本信息
型号: BN 85-R-1824-3 1,0M
订货号: 101101624
参考面价： 38.95 EUR
- 带夹腿和护套电缆的安装
- 前部操作
- 非接触
- 1簧片触点
- 使用寿命长
- 切换距离可达40mm，具体取决于驱动磁铁和设计
- 40毫米x 35毫米x 16.5毫米
- 塑料外壳
- 簧片触点卡入，现场组装
BN 85-R-1824-3 1,0M 101101624基本属性
净重：0.043 KG
长度：17 mm
宽度：40 mm
高度：35 mm
BN 85-R-1824-3 1,0M 101101624产品资料
- 产品型号名称：
- BN 85-R-1824-3 1,0M
- 项目编号（订单编号）：
- 101101624
- EAN（欧洲商品编号）：
- 4030661023533
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 85-R-1824-3 1,0M 101101624产品资料
- 产品型号名称：
- BN 85-R-1824-3 1,0M
- 项目编号（订单编号）：
- 101101624
- EAN（欧洲商品编号）：
- 4030661023533
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 85-R-1824-3 1,0M 101101624一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Quader
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 43 g
BN 85-R-1824-3 1,0M 101101624一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Quader
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 43 g
BN 85-R-1824-3 1,0M 101101624一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 锁定触点数量：
- 1
BN 85-R-1824-3 1,0M 101101624一般数据
- 休息：
- Ja
- 适用于电梯：
- Ja
- 锁定触点数量：
- 1
BN 85-R-1824-3 1,0M 101101624机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- Klemmschenkel und Mantelleitung
BN 85-R-1824-3 1,0M 101101624机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- Klemmschenkel und Mantelleitung

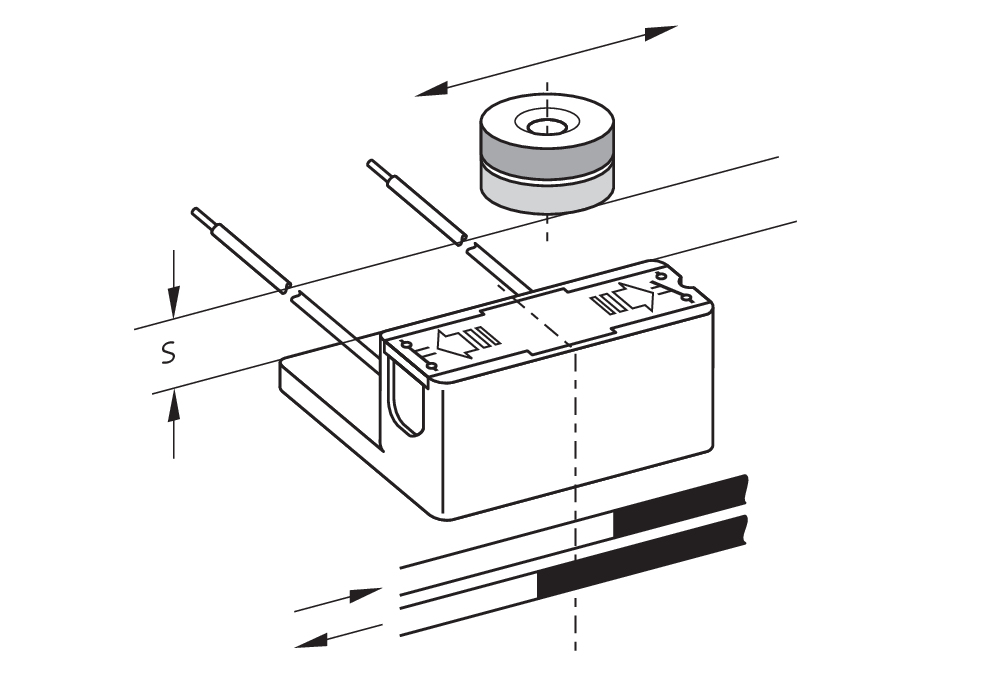

BN 85-R-1824-3 1,0M 101101624符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 2 mm … 40 mm
- BP 6S = 2 … 12 mm
- BP 8S = 2 … 10 mm
- BP 10S = 5 … 20 mm
- 2 x BP 10S = 6 … 27 mm
- BP 15S = 5 … 22 mm
- 2 x BP 15S = 7 … 28 mm
- BP 34S = 10 … 40 mm
- BP 20S = 3 ... 28 mm
- BP 31S = 4 ... 30 mm
- BP 11S = 4 ... 23 mm
- BP 12S = 5 ... 27 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 40 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
BN 85-R-1824-3 1,0M 101101624符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 2 mm … 40 mm
- BP 6S = 2 … 12 mm
- BP 8S = 2 … 10 mm
- BP 10S = 5 … 20 mm
- 2 x BP 10S = 6 … 27 mm
- BP 15S = 5 … 22 mm
- 2 x BP 15S = 7 … 28 mm
- BP 34S = 10 … 40 mm
- BP 20S = 3 ... 28 mm
- BP 31S = 4 ... 30 mm
- BP 11S = 4 ... 23 mm
- BP 12S = 5 ... 27 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 40 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
BN 85-R-1824-3 1,0M 101101624机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- LiY
BN 85-R-1824-3 1,0M 101101624机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- LiY
BN 85-R-1824-3 1,0M 101101624机械数据和尺寸
- 传感器长度：
- 16,5 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 35 mm
BN 85-R-1824-3 1,0M 101101624机械数据和尺寸
- 传感器长度：
- 16,5 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 35 mm
BN 85-R-1824-3 1,0M 101101624环境条件
- 保护类型：
- IP40
- 环境温度：
- +0 ... +75 °C
- 抗冲击性：
- 60 g, sinusförmige Schwingung
BN 85-R-1824-3 1,0M 101101624环境条件
- 保护类型：
- IP40
- 环境温度：
- +0 ... +75 °C
- 抗冲击性：
- 60 g, sinusförmige Schwingung
BN 85-R-1824-3 1,0M 101101624电气数据
- 开关电压，最大值：
- 60 VDC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 开关元件：
- Raster
- 冲击持续时间，最大值：
- 0,2 ms
BN 85-R-1824-3 1,0M 101101624电气数据
- 开关电压，最大值：
- 60 VDC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 开关元件：
- Raster
- 冲击持续时间，最大值：
- 0,2 ms
BN 85-R-1824-3 1,0M 101101624电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 85-R-1824-3 1,0M 101101624电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 85-R-1824-3 1,0M 101101624交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 85-R-1824-3 1,0M 101101624交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 85-R-1824-3 1,0M 101101624配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- BP 12 S
- BP 6 S
- BP 8 S
- 2 x BP 15 S
- 建议（执行机构、电梯技术）：
- BP 10
- BP 6
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
BN 85-R-1824-3 1,0M 101101624配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- BP 12 S
- BP 6 S
- BP 8 S
- 2 x BP 15 S
- 建议（执行机构、电梯技术）：
- BP 10
- BP 6
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
BN 85-R-1824-3 1,0M 101101624笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
BN 85-R-1824-3 1,0M 101101624笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
