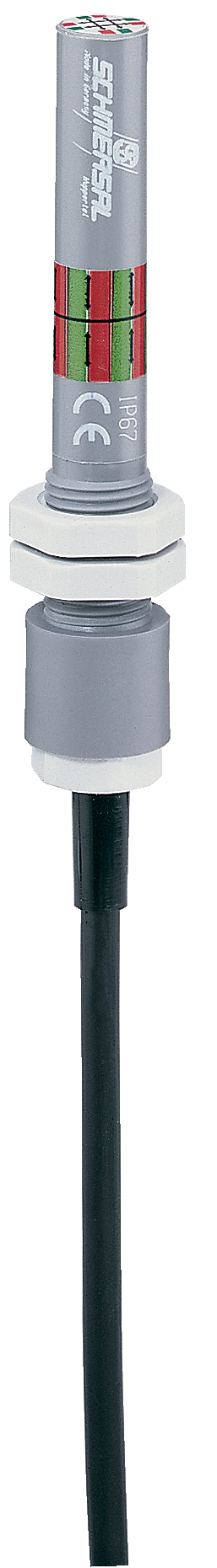

BN 650-10Z 101187273
BN 650-10Z 101187273基本信息
型号: BN 650-10Z
订货号: 101187273
- 带组装好的电缆

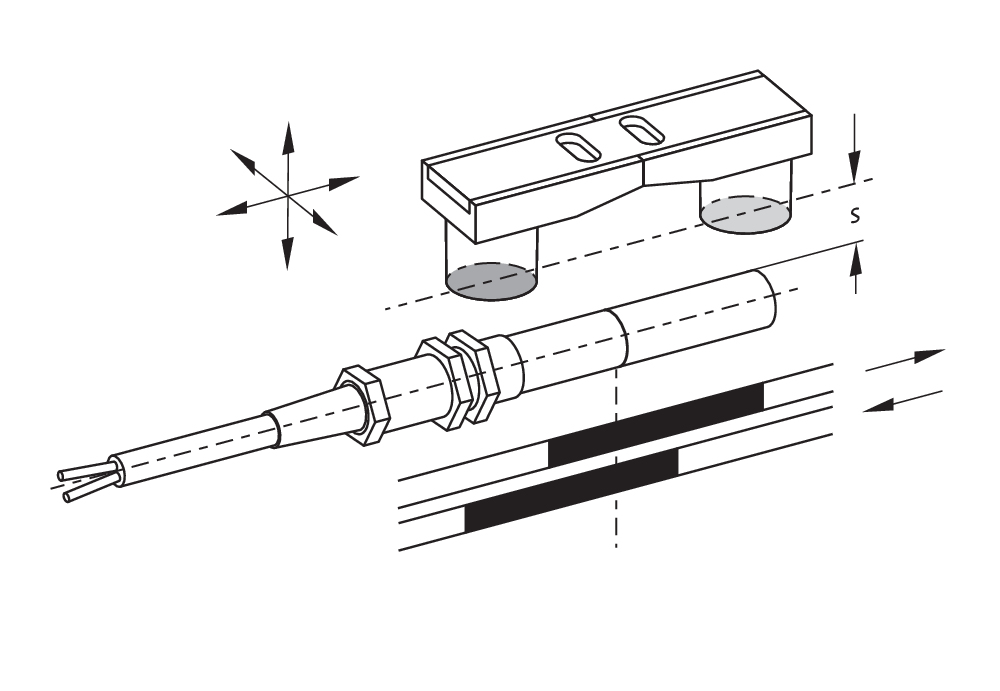

- 横向驱动
- 带预加载磁体
- 非接触
- 使用寿命长

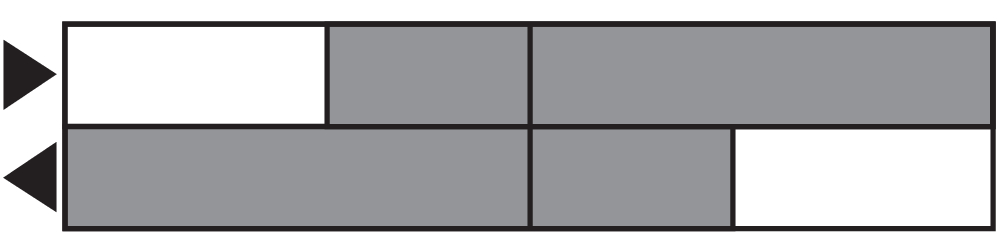

- 开关符号指示的操作面和方向
- 设计直径为13毫米
- 塑料外壳
- 切换距离可达60 mm，具体取决于执行器磁体和设计
- 带中央附件
BN 650-10Z 101187273基本属性
净重：0.065 KG
长度：103 mm
BN 650-10Z 101187273产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- BN 650-10Z
- 项目编号（订单编号）：
- 101187273
- EAN（欧洲商品编号）：
- 4030661335728
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 650-10Z 101187273产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- BN 650-10Z
- 项目编号（订单编号）：
- 101187273
- EAN（欧洲商品编号）：
- 4030661335728
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 650-10Z 101187273一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, glatt
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 65 g
BN 650-10Z 101187273一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, glatt
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 65 g
BN 650-10Z 101187273一般数据
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 闭合器数量：
- 1
BN 650-10Z 101187273一般数据
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 闭合器数量：
- 1
BN 650-10Z 101187273机械数据
- 操作水平：
- seitlich
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch
- 螺母拧紧力矩，最大值：
- 3 Nm
BN 650-10Z 101187273机械数据
- 操作水平：
- seitlich
- 执行机构：
- Magnet
- 最小机械寿命：
- 1.000.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch
- 螺母拧紧力矩，最大值：
- 3 Nm
BN 650-10Z 101187273符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 50 mm
- BP 10 = 5 mm
- 2 x BP 10 = 17 mm
- BP 15 = 6 mm
- 2 x BP 15 = 17 mm
- 2 x BP 15/2 = 17 mm
- BP 34 = 15 ... 20 mm
- BP 20 = 20 mm
- BP 31 = 20 mm
- BP 11 = 20 mm
- BP 12 = 10 ... 30 mm
- BP 21 = 25 ... 50 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 650-10Z 101187273符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 50 mm
- BP 10 = 5 mm
- 2 x BP 10 = 17 mm
- BP 15 = 6 mm
- 2 x BP 15 = 17 mm
- 2 x BP 15/2 = 17 mm
- BP 34 = 15 ... 20 mm
- BP 20 = 20 mm
- BP 31 = 20 mm
- BP 11 = 20 mm
- BP 12 = 10 ... 30 mm
- BP 21 = 25 ... 50 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 650-10Z 101187273机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- H03VV-F
BN 650-10Z 101187273机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- H03VV-F

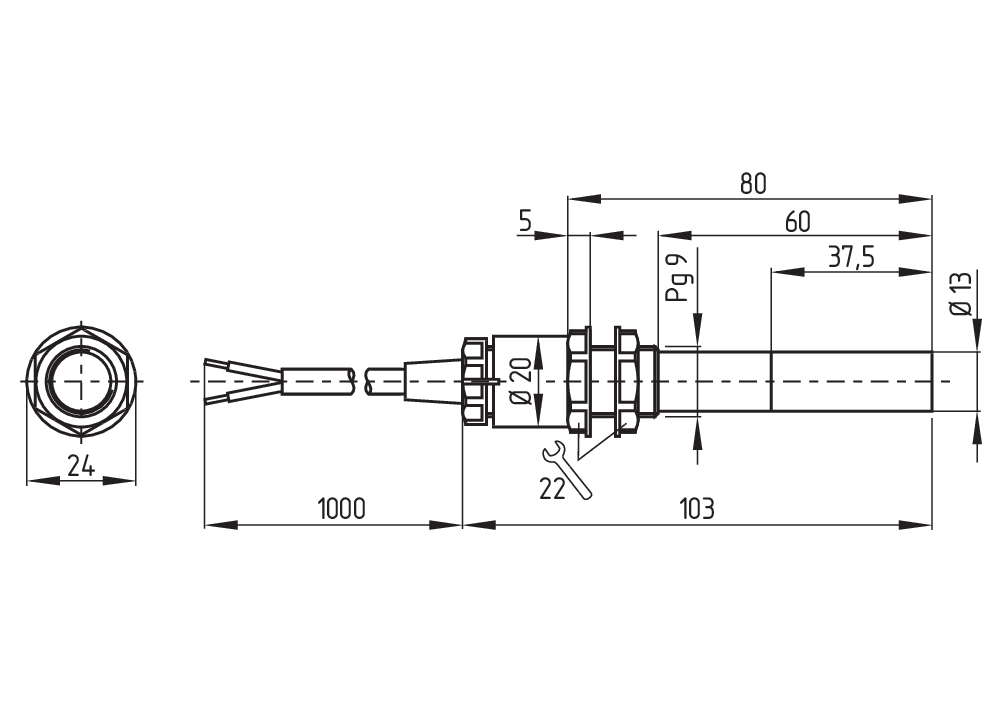

BN 650-10Z 101187273机械数据和尺寸
- 传感器的直径：
- 13 mm
- 按键宽度：
- 22 SW
- 传感器长度：
- 103 mm
BN 650-10Z 101187273机械数据和尺寸
- 传感器的直径：
- 13 mm
- 按键宽度：
- 22 SW
- 传感器长度：
- 103 mm
BN 650-10Z 101187273环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +75 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g, sinusförmige Schwingung
- 抗振动性：
- 30 g, sinusförmige Schwingung
BN 650-10Z 101187273环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +75 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g, sinusförmige Schwingung
- 抗振动性：
- 30 g, sinusförmige Schwingung

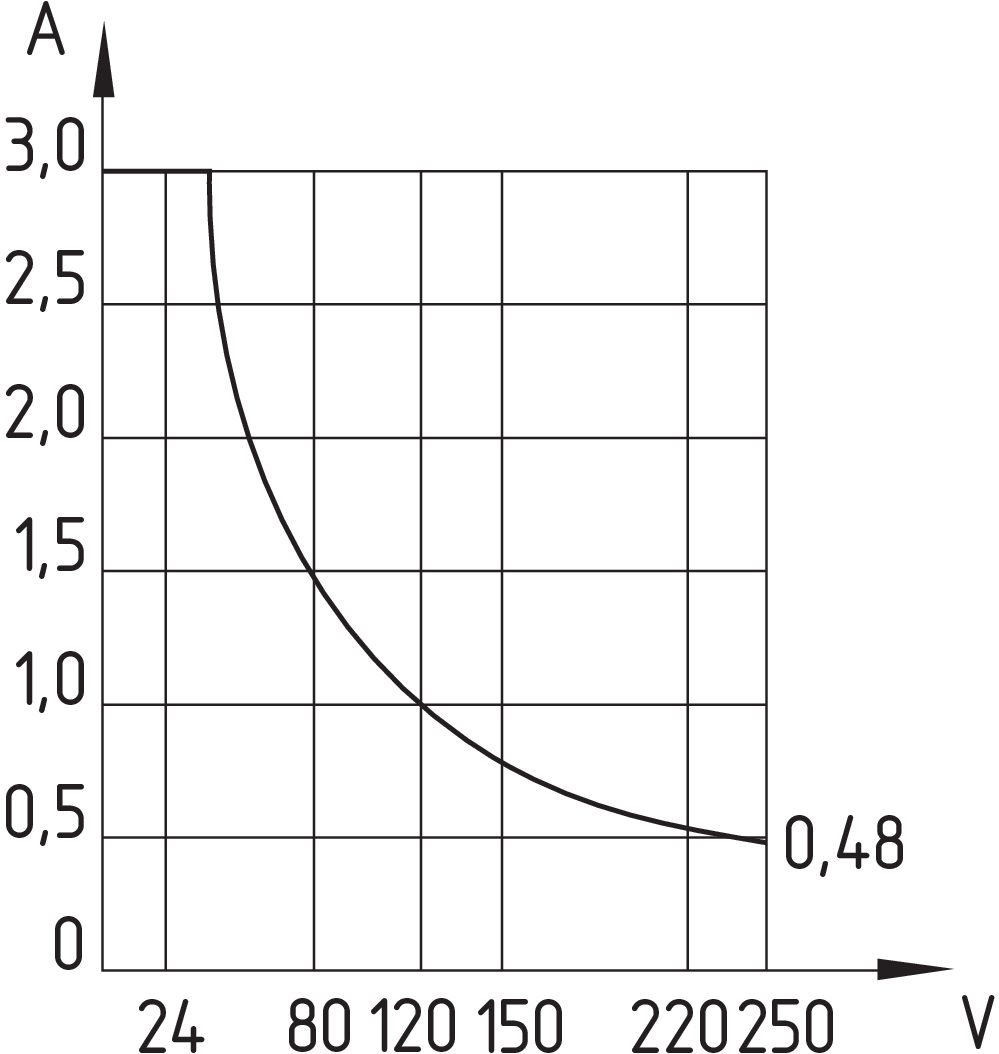

BN 650-10Z 101187273电气数据
- 开关电压，最大值：
- 200 VAC
- 开关电压，最大值：
- 200 VDC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 最大开关功率：
- 30 VA
- 开关元件：
- Schließer (NO)
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,2 ms
- 开关频率，最大值：
- 300 Hz
- 最大开关频率：
- 1.080.000 /h
BN 650-10Z 101187273电气数据
- 开关电压，最大值：
- 200 VAC
- 开关电压，最大值：
- 200 VDC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 最大开关功率：
- 30 VA
- 开关元件：
- Schließer (NO)
- 影响持续时间，最小：
- 0,3 ms
- 冲击持续时间，最大值：
- 0,2 ms
- 开关频率，最大值：
- 300 Hz
- 最大开关频率：
- 1.080.000 /h
BN 650-10Z 101187273电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 650-10Z 101187273电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 650-10Z 101187273交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 650-10Z 101187273交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 650-10Z 101187273配件
- 建议（执行机构）：
- BP 10
- 2x BP 10
- BP 15
- 2x BP 15
- 2x BP 15/2
- BP 34
- BP 20
- BP 31
- BP 11
- BP 12
- BP 21
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
BN 650-10Z 101187273配件
- 建议（执行机构）：
- BP 10
- 2x BP 10
- BP 15
- 2x BP 15
- 2x BP 15/2
- BP 34
- BP 20
- BP 31
- BP 11
- BP 12
- BP 21
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 15/2
- 2 x BP 15
- 2 x BP 10
- BP 15
- BP 34
