Schmersal BN 325-R-1389 101147103

Schmersal BN 325-R-1389 101147103

BN 325-R-1389 101147103

德国 Schmersal
首页品牌中心德国 SchmersalBN 325-R-1389 101147103

BN 325-R-1389 101147103

Schmersal BN 325-R-1389 101147103
BN 325-R-1389 101147103基本信息

型号: BN 325-R-1389

订货号: 101147103

参考面价： 35.75 EUR

  • Flachsteckanschluss 6,3 mm und 2 Abschirmbleche
  • 非接触
  • 1 Reedkontakt
  • hohe Lebensdauer
  • Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • 85毫米x 26毫米x 24毫米
  • Kunststoffgehäuse
  • Flachsteckeranschluss
BN 325-R-1389 101147103基本属性
净重：0.044 KG
长度：24 mm
宽度：85 mm
高度：26 mm
BN 325-R-1389 101147103Bestelldaten
Produkt-Typbezeichnung：
BN 325-R-1389
Artikelnummer (Bestellnummer)：
101147103
EAN (European Article Number)：
4030661512303
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
BN 325-R-1389 101147103Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
44 g
BN 325-R-1389 101147103Allgemeine Daten - Eigenschaften
Rastung：
Ja
Anzahl der Rastkontakte：
1
BN 325-R-1389 101147103Mechanische Daten
Betätigungsebene：
seitlich
Aktive Fläche：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen
BN 325-R-1389 101147103Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung
Wiederholgenauigkeit R：
0,3 mm
BN 325-R-1389 101147103Mechanische Daten - Anschlusstechnik

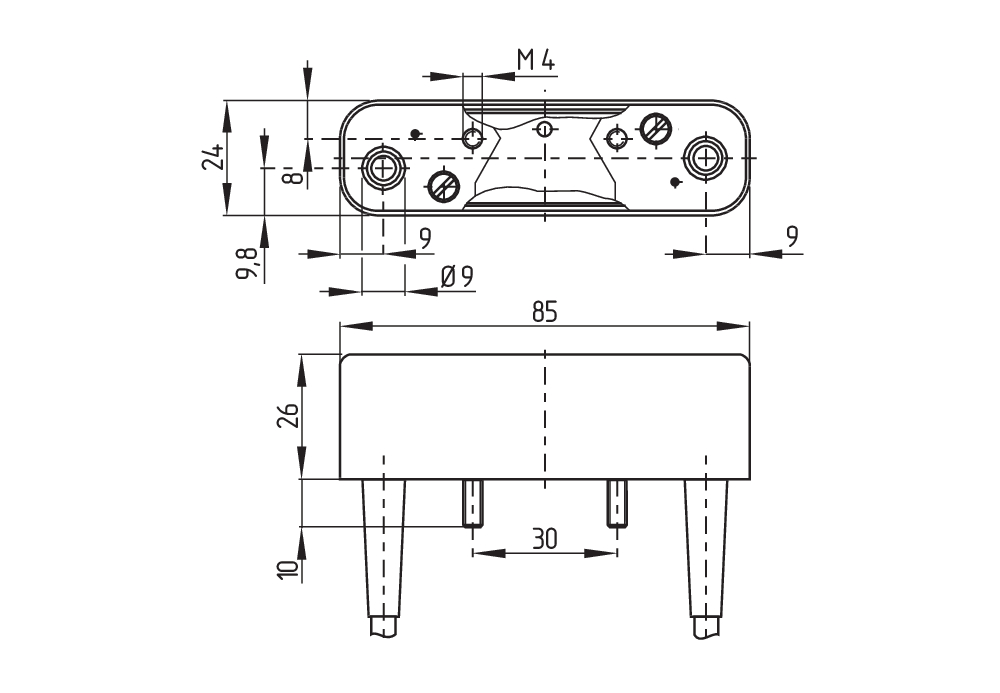

BN 325-R-1389 101147103Mechanische Daten - Abmessungen
BN 325-R-1389 101147103Umgebungsbedingungen
BN 325-R-1389 101147103Elektrische Daten
BN 325-R-1389 101147103Elektrische Daten - Digitale Ausgänge
BN 325-R-1389 101147103Lieferumfang
BN 325-R-1389 101147103Zubehör
BN 325-R-1389 101147103Hinweis
BN 325-R-1389

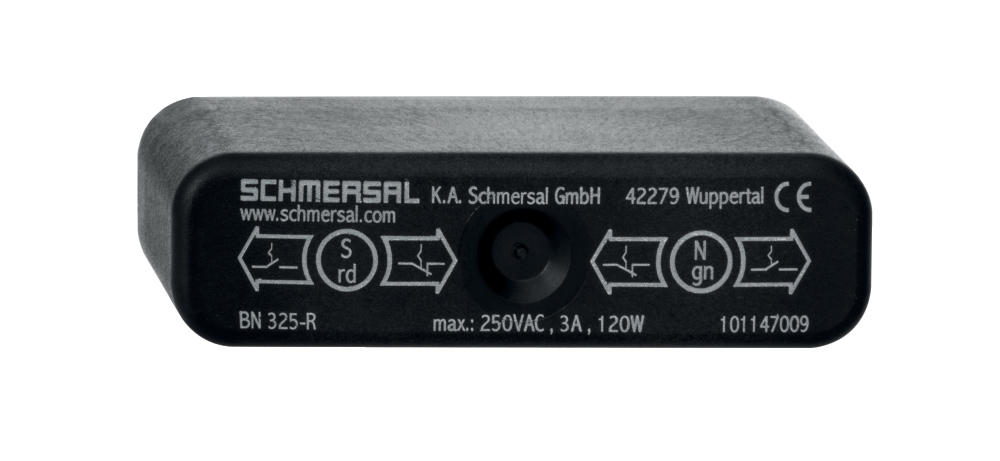

BN 325-R-1389 101147103 - Schmersal产品主图

基本信息

型号: BN 325-R-1389

订货号: 101147103

参考面价： 35.75 EUR

  • ·Flachsteckanschluss 6,3 mm und 2 Abschirmbleche
  • ·非接触
  • ·1 Reedkontakt
  • ·hohe Lebensdauer
  • ·Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • ·85毫米x 26毫米x 24毫米
  • ·Kunststoffgehäuse
  • ·Flachsteckeranschluss
Bestelldaten
Produkt-Typbezeichnung：
BN 325-R-1389
Artikelnummer (Bestellnummer)：
101147103
EAN (European Article Number)：
4030661512303
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
44 g
Allgemeine Daten - Eigenschaften
Rastung：
Ja
Anzahl der Rastkontakte：
1
Mechanische Daten
Betätigungsebene：
seitlich
Aktive Fläche：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung
Wiederholgenauigkeit R：
0,3 mm
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
