Schmersal BN 325-R-1239 101147090

Schmersal BN 325-R-1239 101147090

BN 325-R-1239 101147090

德国 Schmersal
首页品牌中心德国 SchmersalBN 325-R-1239 101147090

BN 325-R-1239 101147090

Schmersal BN 325-R-1239 101147090
BN 325-R-1239 101147090基本信息

型号: BN 325-R-1239

订货号: 101147090

参考面价： 36.60 EUR

  • Flachsteckanschluss 4,8 mm und 2 Abschirmbleche
  • vorderseitige Betätigung
  • 非接触
  • 1 Reedkontakt
  • hohe Lebensdauer
  • Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • 85毫米x 26毫米x 24毫米
  • Kunststoffgehäuse
  • Flachsteckeranschluss
BN 325-R-1239 101147090基本属性
净重：0.045 KG
长度：24 mm
宽度：85 mm
高度：26 mm
BN 325-R-1239 101147090Bestelldaten
Produkt-Typbezeichnung：
BN 325-R-1239
Artikelnummer (Bestellnummer)：
101147090
EAN (European Article Number)：
4030661141282
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
BN 325-R-1239 101147090Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
45 g
BN 325-R-1239 101147090Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Anzahl der Rastkontakte：
1
BN 325-R-1239 101147090Mechanische Daten
Betätigungsebene：
vorderseitig
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen
BN 325-R-1239 101147090Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
BN 325-R-1239 101147090Mechanische Daten - Anschlusstechnik
BN 325-R-1239 101147090Mechanische Daten - Abmessungen
BN 325-R-1239 101147090Umgebungsbedingungen
BN 325-R-1239 101147090Elektrische Daten
BN 325-R-1239 101147090Elektrische Daten - Digitale Ausgänge
BN 325-R-1239 101147090Lieferumfang
BN 325-R-1239 101147090Zubehör
BN 325-R-1239 101147090Hinweis
BN 325-R-1239

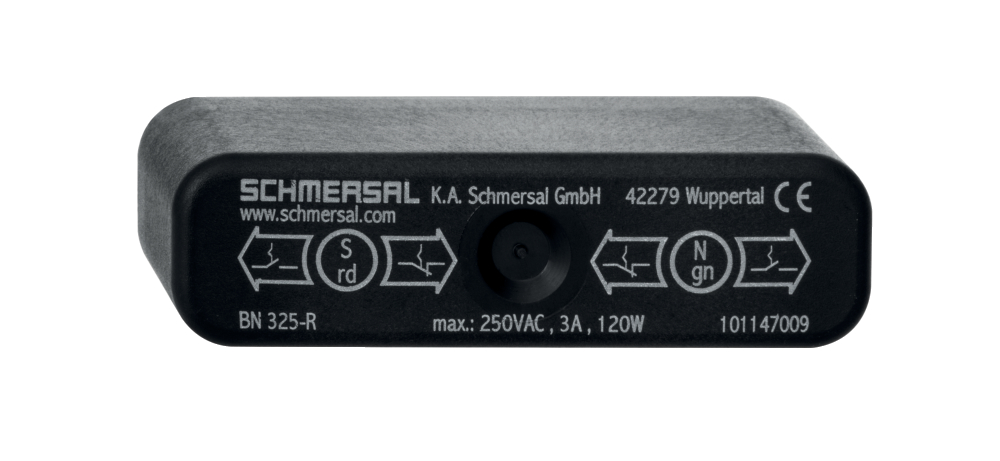

BN 325-R-1239 101147090 - Schmersal产品主图

基本信息

型号: BN 325-R-1239

订货号: 101147090

参考面价： 36.60 EUR

  • ·Flachsteckanschluss 4,8 mm und 2 Abschirmbleche
  • ·vorderseitige Betätigung
  • ·非接触
  • ·1 Reedkontakt
  • ·hohe Lebensdauer
  • ·Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • ·85毫米x 26毫米x 24毫米
  • ·Kunststoffgehäuse
  • ·Flachsteckeranschluss
Bestelldaten
Produkt-Typbezeichnung：
BN 325-R-1239
Artikelnummer (Bestellnummer)：
101147090
EAN (European Article Number)：
4030661141282
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
45 g
Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Anzahl der Rastkontakte：
1
Mechanische Daten
Betätigungsebene：
vorderseitig
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen

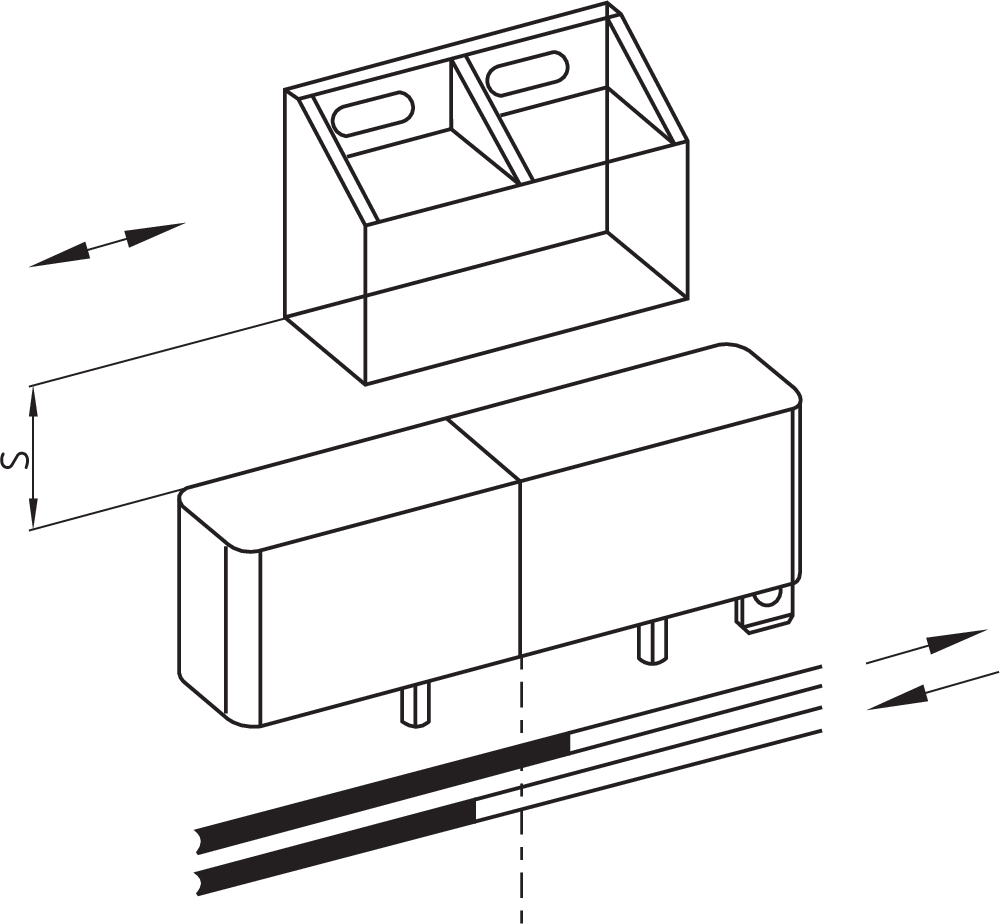

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
Mechanische Daten - Anschlusstechnik

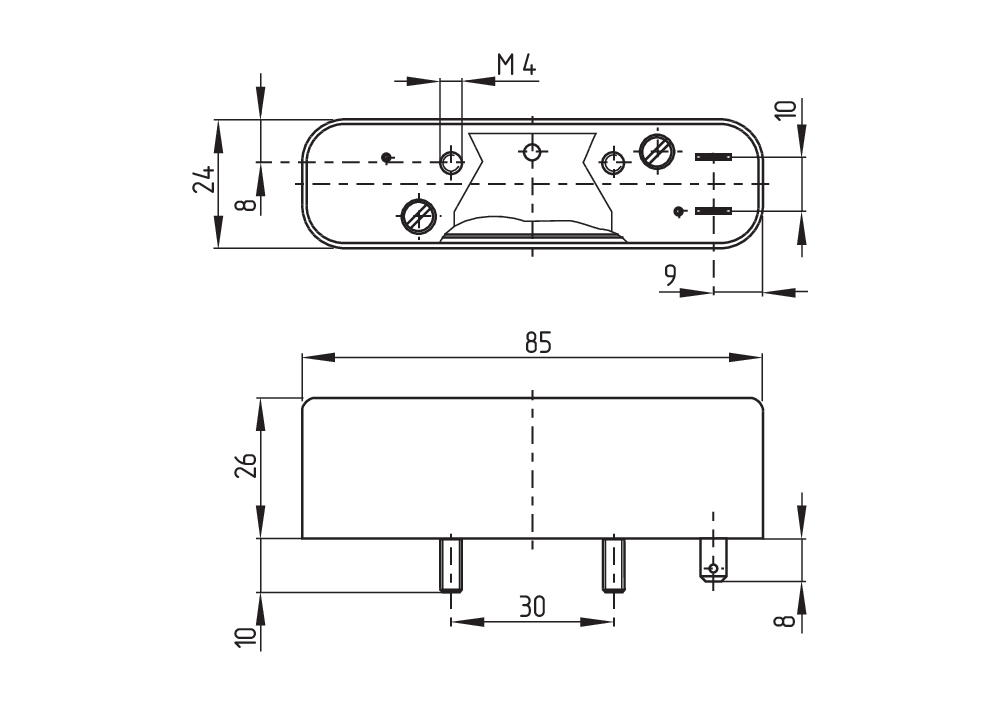

Mechanische Daten - Abmessungen
Umgebungsbedingungen

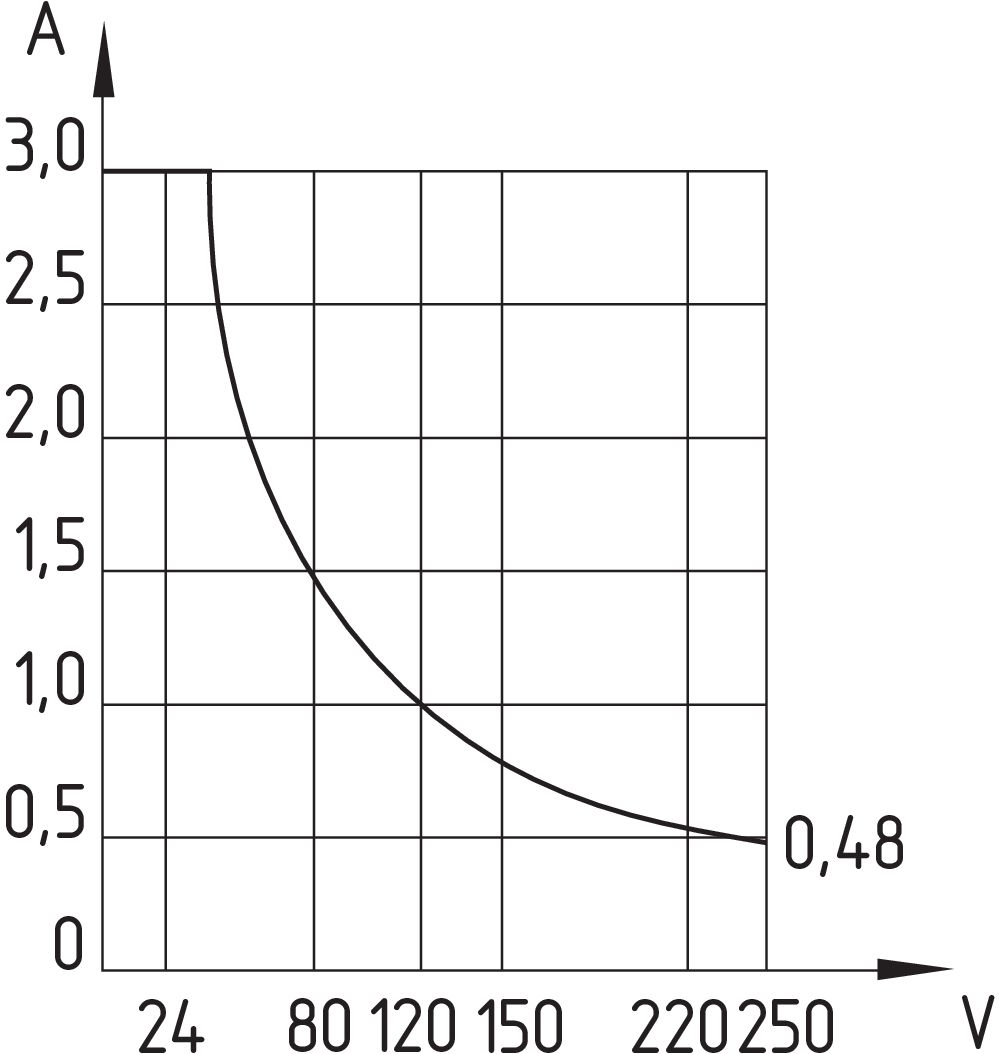

Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
