Schmersal BN 325-R 101147009

Schmersal BN 325-R 101147009

BN 325-R 101147009

德国 Schmersal
首页品牌中心德国 SchmersalBN 325-R 101147009

BN 325-R 101147009

Schmersal BN 325-R 101147009
BN 325-R 101147009基本信息

型号: BN 325-R

订货号: 101147009

参考面价： 33.45 EUR

  • Flachsteckanschluss und 1 Abschirmblech
  • vorderseitige Betätigung
  • 非接触
  • 1 Reedkontakt
  • hohe Lebensdauer
  • Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • 85毫米x 26毫米x 24毫米
  • Kunststoffgehäuse
  • Flachsteckeranschluss
BN 325-R 101147009基本属性
净重：0.045 KG
长度：24 mm
宽度：85 mm
高度：26 mm
BN 325-R 101147009Bestelldaten
Produkt-Typbezeichnung：
BN 325-R
Artikelnummer (Bestellnummer)：
101147009
EAN (European Article Number)：
4030661140933
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
BN 325-R 101147009Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
45 g
BN 325-R 101147009Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Anzahl der Rastkontakte：
1
BN 325-R 101147009Mechanische Daten
Betätigungsebene：
vorderseitig
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen

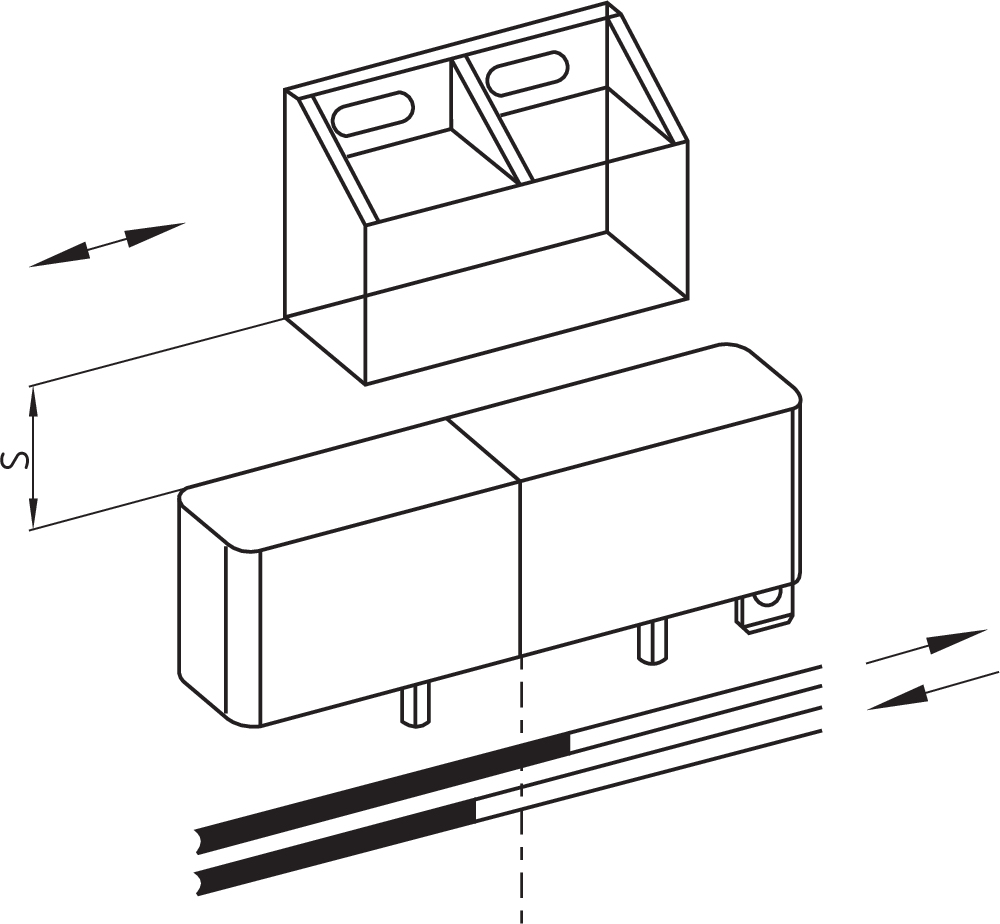

BN 325-R 101147009Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
BN 325-R 101147009Mechanische Daten - Anschlusstechnik

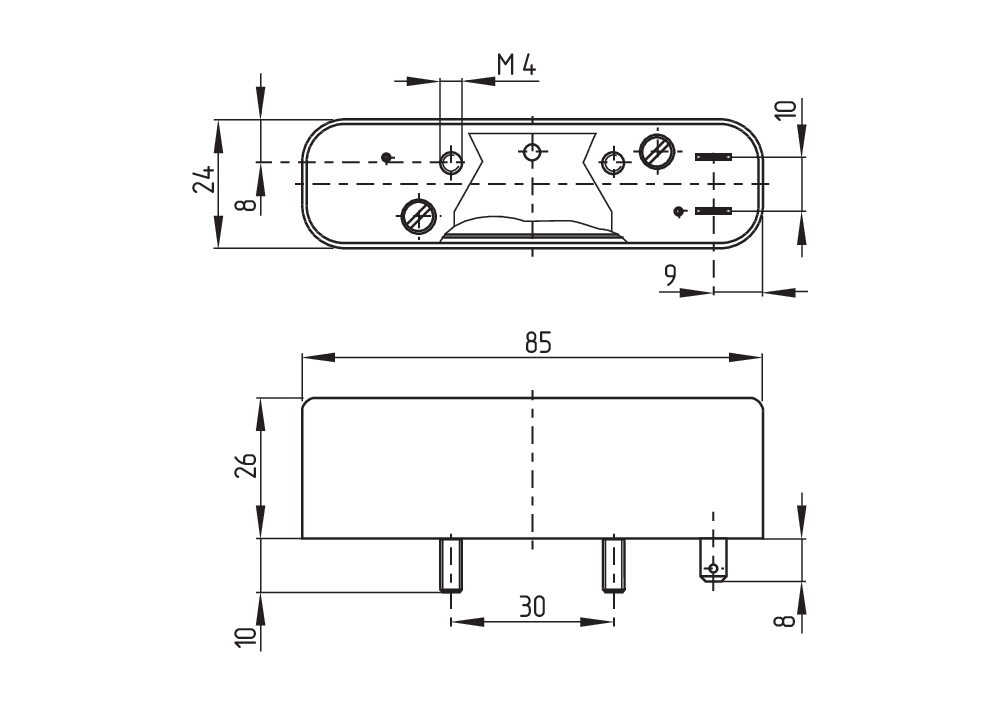

BN 325-R 101147009Mechanische Daten - Abmessungen
BN 325-R 101147009Umgebungsbedingungen
BN 325-R 101147009Elektrische Daten
BN 325-R 101147009Elektrische Daten - Digitale Ausgänge
BN 325-R 101147009Lieferumfang
BN 325-R 101147009Zubehör
BN 325-R 101147009Hinweis
BN 325-R

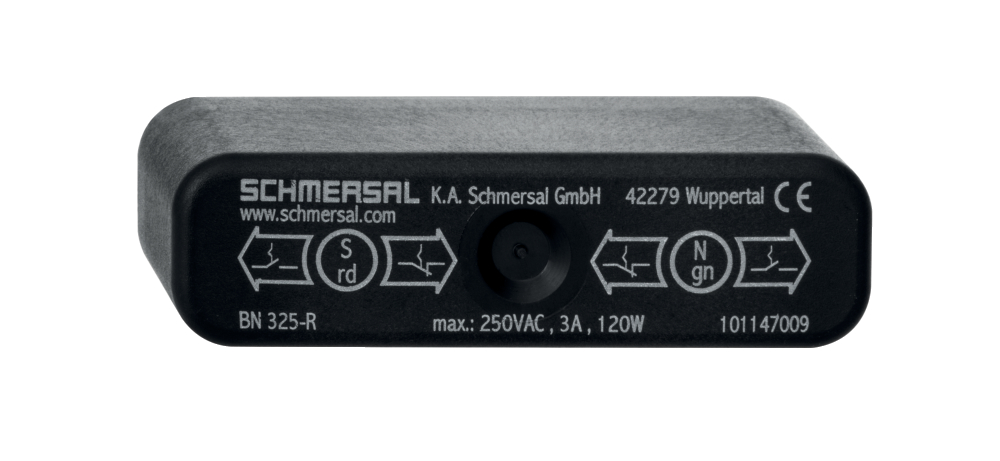

BN 325-R 101147009 - Schmersal产品主图

基本信息

型号: BN 325-R

订货号: 101147009

参考面价： 33.45 EUR

  • ·Flachsteckanschluss und 1 Abschirmblech
  • ·vorderseitige Betätigung
  • ·非接触
  • ·1 Reedkontakt
  • ·hohe Lebensdauer
  • ·Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet
  • ·85毫米x 26毫米x 24毫米
  • ·Kunststoffgehäuse
  • ·Flachsteckeranschluss
Bestelldaten
Produkt-Typbezeichnung：
BN 325-R
Artikelnummer (Bestellnummer)：
101147009
EAN (European Article Number)：
4030661140933
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
rechteckig
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
45 g
Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Anzahl der Rastkontakte：
1
Mechanische Daten
Betätigungsebene：
vorderseitig
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
rückseitig mit 2 Gewindebolzen
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 55 mm
  • 2 x BP 21S = 20 ... 55 mm
  • BP 34S = 10 ... 25 mm
  • BE 20 = 20 mm
  • BP 10N = 10 mm
  • BP 10S = 10 mm
  • 2 x BP 10N = 15 mm
  • 2 x BP 10S = 15 mm
  • BP 15N = 12 mm
  • BP 15S = 12 mm
  • 2 x BP 15/2N = 17 mm
  • 2 x BP 15/2S = 17mm
  • BP 34N = 10 ... 25mm
  • BP 20N = 5 ... 20 mm
  • BP 20S = 5 ... 20 mm
  • BP 31N = 5 ... 20 mm
  • BP 31S = 5 ... 20 mm
  • BP 11N = 10 mm
  • BP 11S = 10 mm
  • 2 x BP 11N = 20 mm
  • 2 x BP 11S = 20 mm
  • BP 12N = 15 mm
  • BP 12S = 15 mm
  • 2 x BP 12N = 10 ... 25 mm
  • 2 x BP 12S = 10 ... 25 mm
  • BP 21N = 15 ... 40 mm
  • BP 21S = 15 ... 40 mm
  • 2 x BP 21N = 20 ... 55 mm
  • BE 20N = 15 mm
  • BE 20S = 15 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
