Schmersal BN 120L-RZ 2,0M 101210879

Schmersal BN 120L-RZ 2,0M 101210879

BN 120L-RZ 2,0M 101210879seitliche Betätigung

德国 Schmersal
首页品牌中心德国 SchmersalBN 120L-RZ 2,0M 101210879

BN 120L-RZ 2,0M 101210879

Schmersal BN 120L-RZ 2,0M 101210879
BN 120L-RZ 2,0M 101210879基本信息

型号: BN 120L-RZ 2,0M

订货号: 101210879

  • seitliche Betätigung
  • mit Vorspannmagnet
  • 非接触
  • hohe Lebensdauer
  • Kunststoffgehäuse
  • Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • Bauform Ø 10,7 mm
  • mit Zentralbefestigung
  • mit konfektionierter Leitung
BN 120L-RZ 2,0M 101210879基本属性
净重：0.070 KG
长度：102 mm
BN 120L-RZ 2,0M 101210879Bestelldaten
Hinweis (Lieferfähigkeit)：
Nicht mehr lieferbar!
Produkt-Typbezeichnung：
BN 120L-RZ 2,0M
Artikelnummer (Bestellnummer)：
101210879
EAN (European Article Number)：
4030661388489
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
BN 120L-RZ 2,0M 101210879Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
Zylinder, Gewinde
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
70 g
BN 120L-RZ 2,0M 101210879Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Vorspannmagnet：
Ja
Anzahl der Rastkontakte：
1
BN 120L-RZ 2,0M 101210879Mechanische Daten
Betätigungsebene：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
10.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
zentral mit Gewindeflansch M12 x 1
Anzugsdrehmoment der Muttern, maximum：
0,9 Nm
BN 120L-RZ 2,0M 101210879Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 15 mm … 60 mm
  • BP 10N = 15 mm
  • BP 10S = 15 mm
  • 2 x BP 10N = 20 mm
  • 2 x BP 10S = 20 mm
  • BP 15N = 17 mm
  • BP 15S = 17 mm
  • 2 x BP 15/2N = 22 mm
  • 2 x BP 15/2S = 22 mm
  • BP 34N = 10 ... 30 mm
  • BP 34S = 15 ... 30 mm
  • BP 20N = 25 mm
  • BP 20S = 25 mm
  • BP 31N = 25 mm
  • BP 31S = 25 mm
  • BP 11N = 15 mm
  • BP 11S = 15 mm
  • 2 x BP 11N = 25 mm
  • 2 x BP 11S = 25 mm
  • BP 12N = 20 mm
  • BP 12S = 20 mm
  • 2 x BP 12N = 10 ... 30 mm
  • 2 x BP 12S = 10 ... 30 mm
  • BP 21N = 15 ... 45 mm
  • BP 21S = 15 ... 45 mm
  • 2 x BP 21N = 20 ... 60 mm
  • 2 x BP 21S = 20 ... 60 mm
  • BE 20N = 20 mm
  • BE 20S = 20 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
BN 120L-RZ 2,0M 101210879Mechanische Daten - Anschlusstechnik

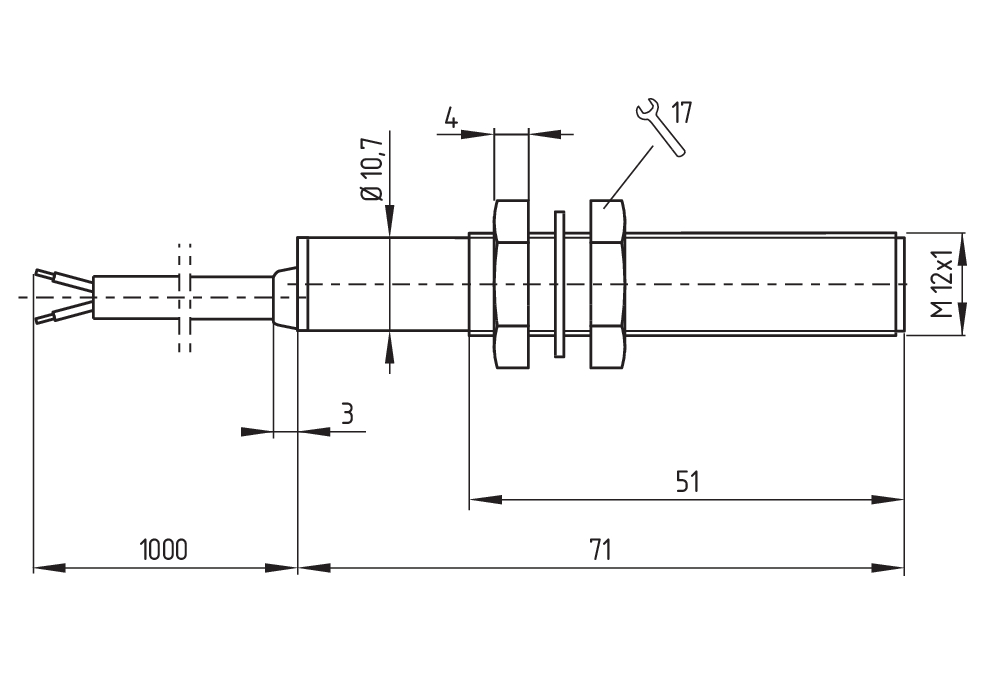

BN 120L-RZ 2,0M 101210879Mechanische Daten - Abmessungen
BN 120L-RZ 2,0M 101210879Umgebungsbedingungen
BN 120L-RZ 2,0M 101210879Elektrische Daten
BN 120L-RZ 2,0M 101210879Elektrische Daten - Digitale Ausgänge
BN 120L-RZ 2,0M 101210879Lieferumfang
BN 120L-RZ 2,0M 101210879Zubehör
BN 120L-RZ 2,0M 101210879Hinweis
BN 120L-RZ 2,0M

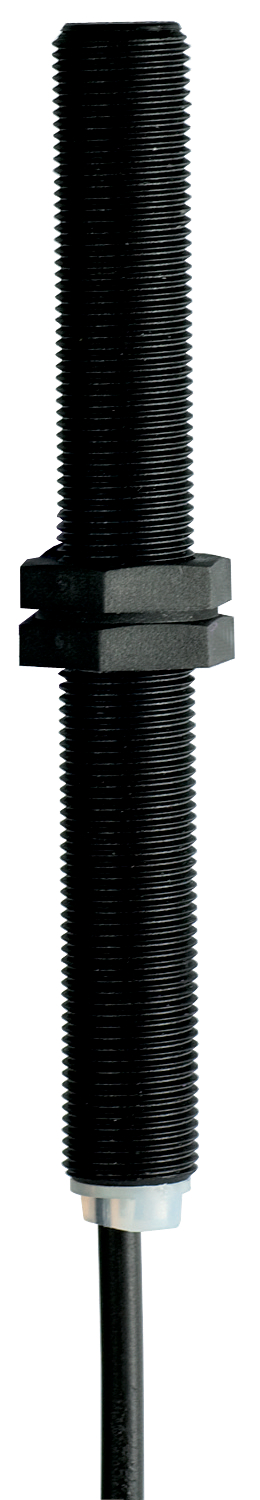

BN 120L-RZ 2,0M 101210879 - Schmersal产品主图

基本信息

型号: BN 120L-RZ 2,0M

订货号: 101210879

  • ·seitliche Betätigung
  • ·mit Vorspannmagnet
  • ·非接触
  • ·hohe Lebensdauer
  • ·Kunststoffgehäuse
  • ·Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • ·Bauform Ø 10,7 mm
  • ·mit Zentralbefestigung
  • ·mit konfektionierter Leitung
Bestelldaten
Hinweis (Lieferfähigkeit)：
Nicht mehr lieferbar!
Produkt-Typbezeichnung：
BN 120L-RZ 2,0M
Artikelnummer (Bestellnummer)：
101210879
EAN (European Article Number)：
4030661388489
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
Zylinder, Gewinde
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
70 g
Allgemeine Daten - Eigenschaften
Rastung：
Ja
Verwendbar für Aufzüge：
Ja
Vorspannmagnet：
Ja
Anzahl der Rastkontakte：
1
Mechanische Daten
Betätigungsebene：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
10.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
zentral mit Gewindeflansch M12 x 1
Anzugsdrehmoment der Muttern, maximum：
0,9 Nm
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 15 mm … 60 mm
  • BP 10N = 15 mm
  • BP 10S = 15 mm
  • 2 x BP 10N = 20 mm
  • 2 x BP 10S = 20 mm
  • BP 15N = 17 mm
  • BP 15S = 17 mm
  • 2 x BP 15/2N = 22 mm
  • 2 x BP 15/2S = 22 mm
  • BP 34N = 10 ... 30 mm
  • BP 34S = 15 ... 30 mm
  • BP 20N = 25 mm
  • BP 20S = 25 mm
  • BP 31N = 25 mm
  • BP 31S = 25 mm
  • BP 11N = 15 mm
  • BP 11S = 15 mm
  • 2 x BP 11N = 25 mm
  • 2 x BP 11S = 25 mm
  • BP 12N = 20 mm
  • BP 12S = 20 mm
  • 2 x BP 12N = 10 ... 30 mm
  • 2 x BP 12S = 10 ... 30 mm
  • BP 21N = 15 ... 45 mm
  • BP 21S = 15 ... 45 mm
  • 2 x BP 21N = 20 ... 60 mm
  • 2 x BP 21S = 20 ... 60 mm
  • BE 20N = 20 mm
  • BE 20S = 20 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
