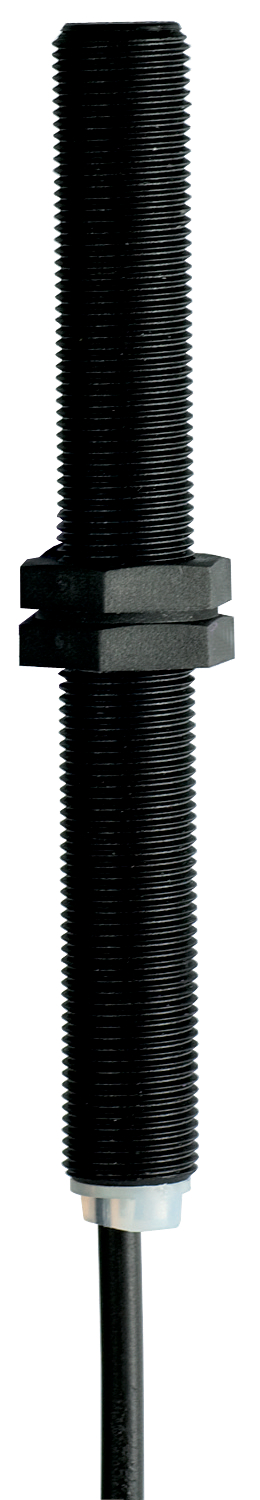

Schmersal BN 120L-01Z 2,0M 101210878
BN 120L-01Z 2,0M 101210878seitliche Betätigung
BN 120L-01Z 2,0M
基本信息
型号: BN 120L-01Z 2,0M
订货号: 101210878
- ·seitliche Betätigung
- ·mit Vorspannmagnet
- ·非接触
- ·hohe Lebensdauer
- ·Kunststoffgehäuse
- ·Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
- ·Bauform Ø 10,7 mm
- ·mit Zentralbefestigung
- ·mit konfektionierter Leitung
Bestelldaten
- Hinweis (Lieferfähigkeit)：
- Nicht mehr lieferbar!
- Produkt-Typbezeichnung：
- BN 120L-01Z 2,0M
- Artikelnummer (Bestellnummer)：
- 101210878
- EAN (European Article Number)：
- 4030661388441
- eCl@ss Nummer, Version 12.0：
- 27-27-43-02
- eCl@ss Nummer, Version 11.0：
- 27-27-01-05
- eCl@ss Nummer, Version 9.0：
- 27-27-01-05
- ETIM Nummer, Version 7.0：
- EC002544
- ETIM Nummer, Version 6.0：
- EC002544
Allgemeine Daten
- Wirkprinzip：
- magnetisch
- Gehäusebauform：
- Zylinder, Gewinde
- Werkstoff des Gehäuses：
- Kunststoff, glasfaserverstärkter Thermoplast
- Bruttogewicht：
- 68 g
Allgemeine Daten - Eigenschaften
- Verwendbar für Aufzüge：
- Ja
- Vorspannmagnet：
- Ja
- Anzahl der Öffner：
- 1
Mechanische Daten
- Betätigungsebene：
- seitlich
- Betätigungselement：
- Magnet
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele
- Betätigungsgeschwindigkeit, maximum：
- 18 m/s
- Befestigung：
- zentral mit Gewindeflansch M12 x 1
- Anzugsdrehmoment der Muttern, maximum：
- 0,9 Nm

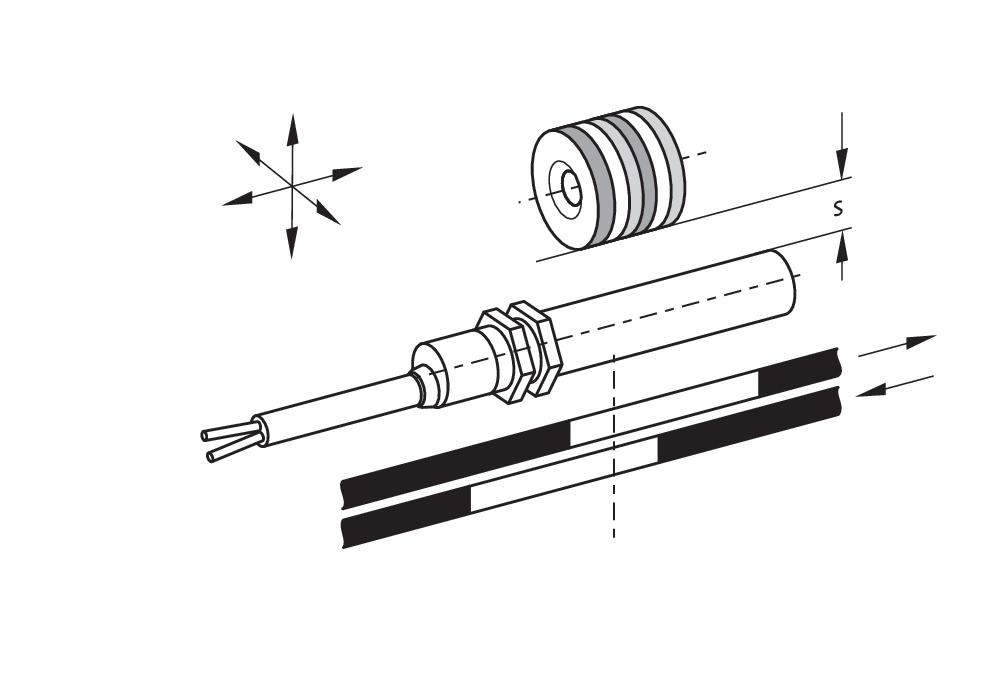

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
- Schaltabstand Sn：
- 5 mm … 50 mm
- BP 10 = 5 mm
- 2 x BP 10 = 17 mm
- BP 15 = 6 mm
- 2 x BP 15 = 17 mm
- 2 x BP 15/2 = 17 mm
- BP 34 = 15 ... 20 mm
- BP 20 = 20 mm
- BP 31 = 20 mm
- BP 11 = 20 mm
- BP 12 = 10 ... 30 mm
- BP 21 = 25 ... 50 mm
- Hinweis (Schaltabstand Sn)：
- Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- Wiederholgenauigkeit R：
- 0,3 mm
Mechanische Daten - Anschlusstechnik

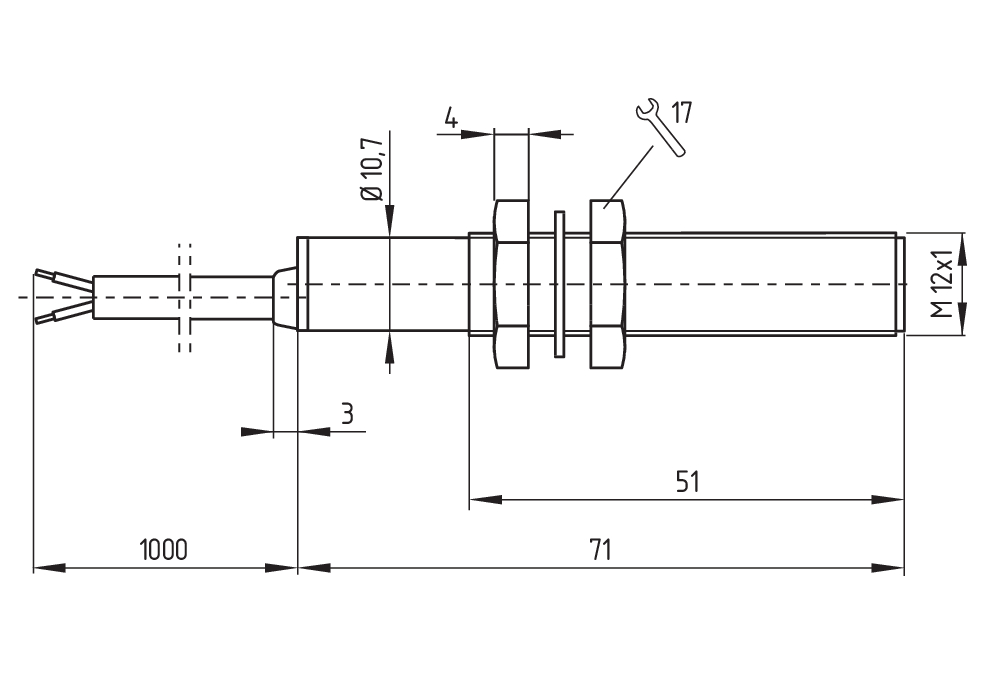

Mechanische Daten - Abmessungen
Umgebungsbedingungen

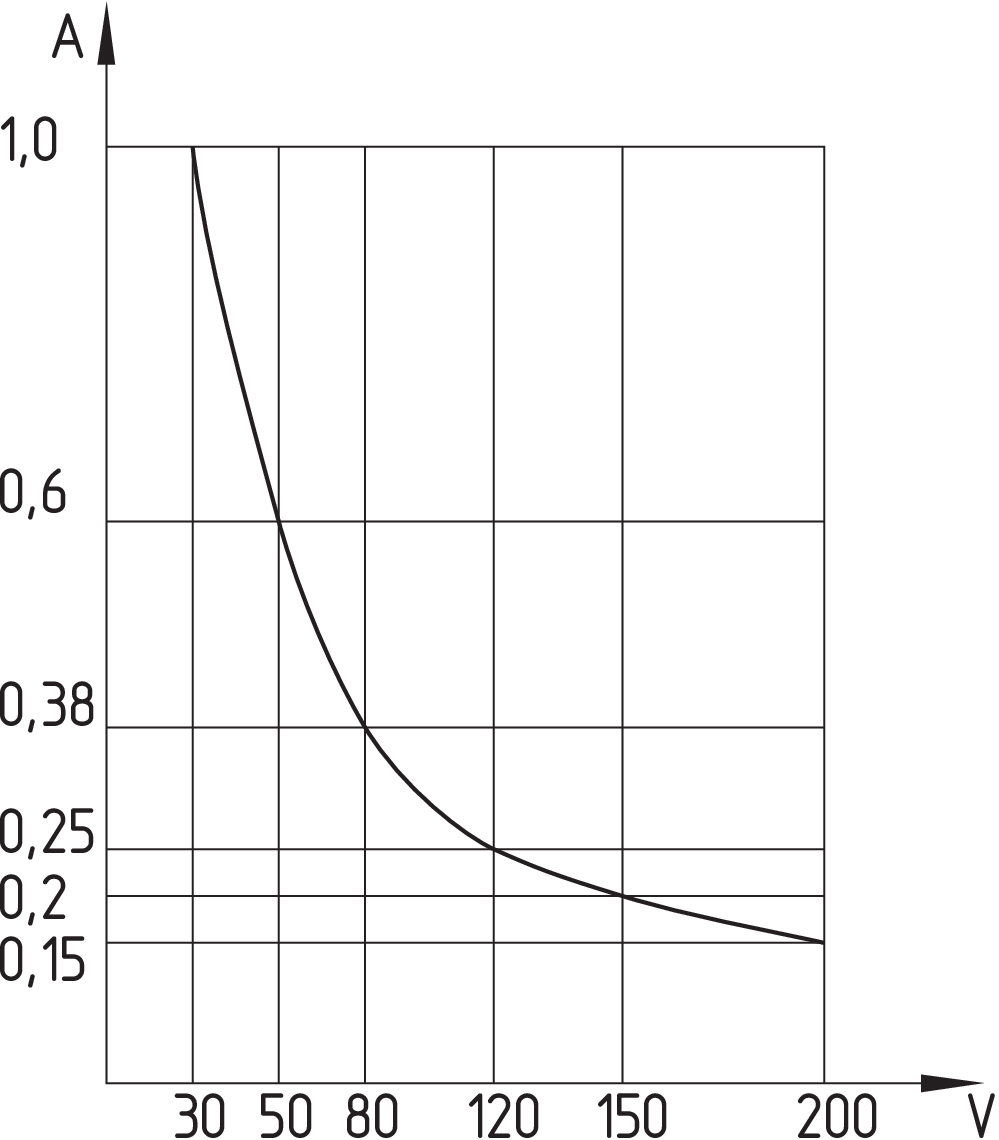

Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
