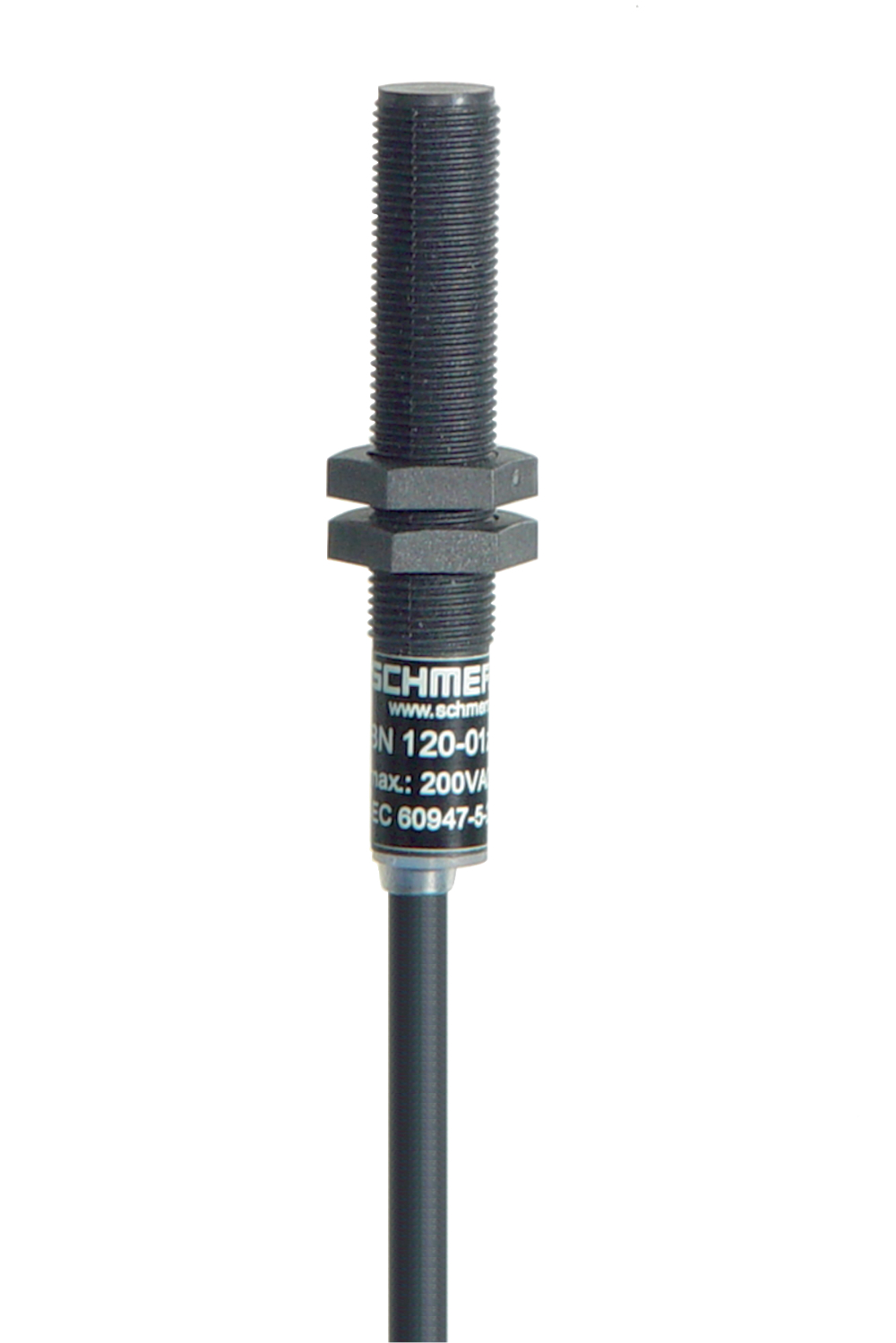

Schmersal BN 120-10Z/V 101186841

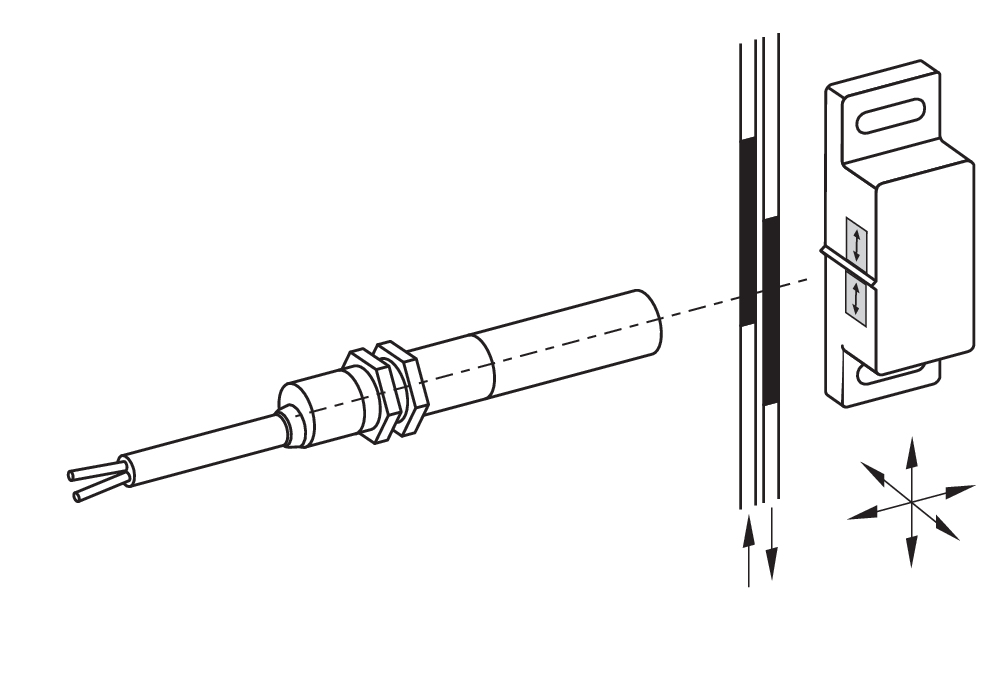

BN 120-10Z/V 101186841vorderseitige Betätigung
BN 120-10Z/V
基本信息
型号: BN 120-10Z/V
订货号: 101186841
参考面价： 36.60 EUR
- ·vorderseitige Betätigung
- ·mit Vorspannmagnet
- ·非接触
- ·hohe Lebensdauer
- ·Kunststoffgehäuse
- ·Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
- ·Bauform Ø 10,7 mm
- ·mit Zentralbefestigung
- ·mit konfektionierter Leitung
Bestelldaten
- Produkt-Typbezeichnung：
- BN 120-10Z/V
- Artikelnummer (Bestellnummer)：
- 101186841
- EAN (European Article Number)：
- 4030661335414
- eCl@ss Nummer, Version 12.0：
- 27-27-43-02
- eCl@ss Nummer, Version 11.0：
- 27-27-01-05
- eCl@ss Nummer, Version 9.0：
- 27-27-01-05
- ETIM Nummer, Version 7.0：
- EC002544
- ETIM Nummer, Version 6.0：
- EC002544
Allgemeine Daten
- Wirkprinzip：
- magnetisch
- Gehäusebauform：
- Zylinder, Gewinde
- Werkstoff des Gehäuses：
- Kunststoff, glasfaserverstärkter Thermoplast
- Bruttogewicht：
- 30 g
Allgemeine Daten - Eigenschaften
- Verwendbar für Aufzüge：
- Ja
- Vorspannmagnet：
- Ja
- Anzahl der Schließer：
- 1
Mechanische Daten
- Betätigungsebene：
- vorderseitig
- Betätigungselement：
- Magnet
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele
- Betätigungsgeschwindigkeit, maximum：
- 18 m/s
- Befestigung：
- zentral mit Gewindeflansch M12 x 1
- Anzugsdrehmoment der Muttern, maximum：
- 0,9 Nm
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
- Schaltabstand Sn：
- 5 mm … 55 mm
- BP 10S = 5 mm
- 2 x BP 10S = 10 mm
- BP 15S = 6 mm
- BP 34S = 20 mm
- BP 20S = 15 mm
- BP 31S = 15 mm
- BP 11S = 5 mm
- 2 x BP 11S = 15 mm
- BP 12S = 10 mm
- 2 x BP 12S = 25 mm
- BP 21S = 30 mm
- 2 x BP 21S = 20 ... 55 mm
- BP 22S = 25 mm
- 2 x BP 22S = 15 ... 55 mm
- BE 20 S = 6 mm
- Hinweis (Schaltabstand Sn)：
- Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- Wiederholgenauigkeit R：
- 0,3 mm
Mechanische Daten - Anschlusstechnik

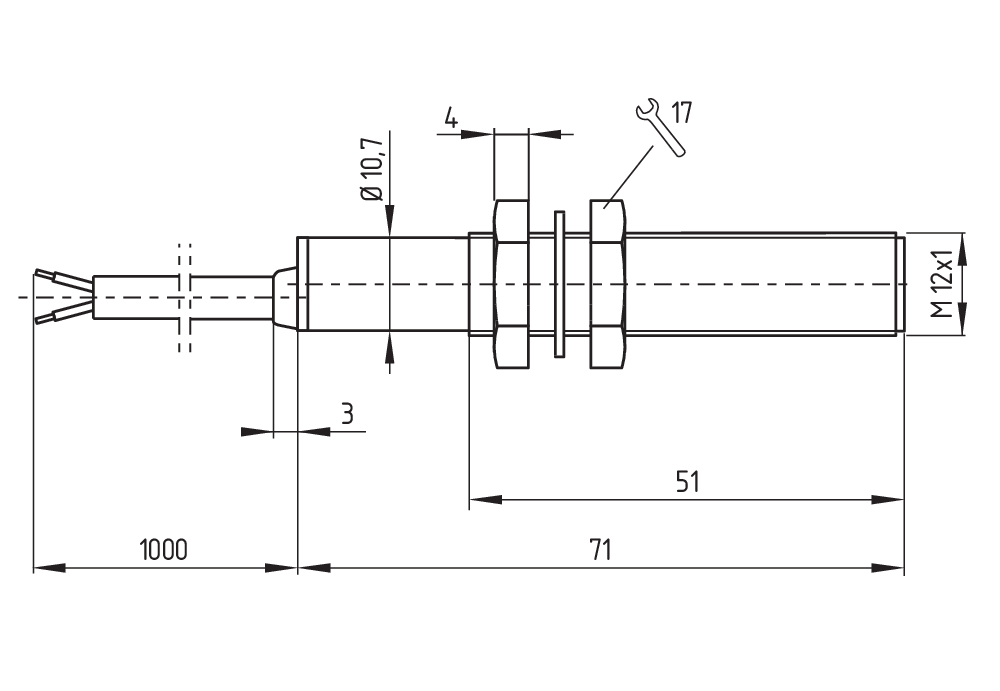

Mechanische Daten - Abmessungen
Umgebungsbedingungen

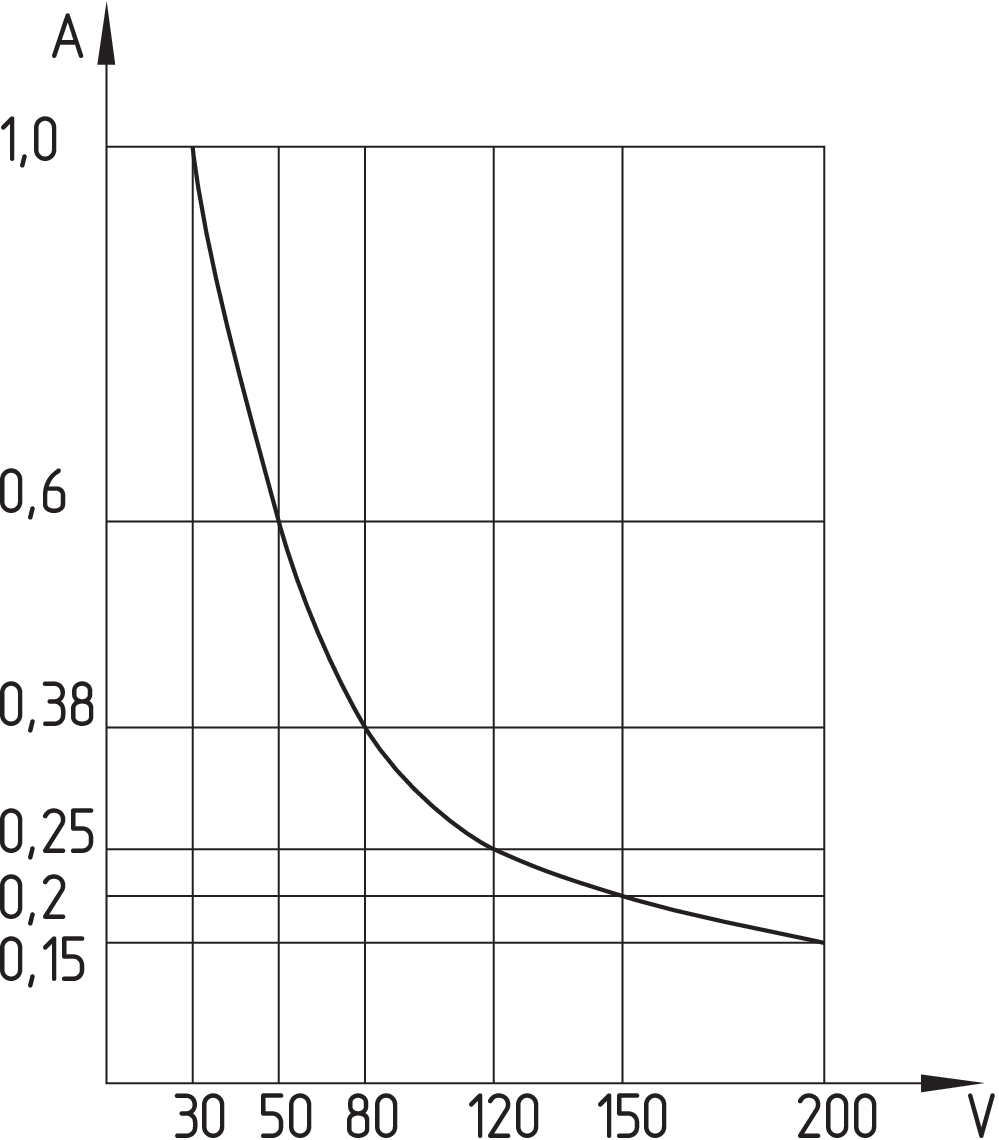

Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
