Schmersal BN 120-10Z 101186839

Schmersal BN 120-10Z 101186839

BN 120-10Z 101186839seitliche Betätigung

德国 Schmersal
首页品牌中心德国 SchmersalBN 120-10Z 101186839

BN 120-10Z 101186839

Schmersal BN 120-10Z 101186839
BN 120-10Z 101186839基本信息

型号: BN 120-10Z

订货号: 101186839

参考面价： 36.60 EUR

  • seitliche Betätigung
  • mit Vorspannmagnet
  • 非接触
  • hohe Lebensdauer
  • Kunststoffgehäuse
  • Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • Bauform Ø 10,7 mm
  • mit Zentralbefestigung
  • mit konfektionierter Leitung
BN 120-10Z 101186839基本属性
净重：0.030 KG
长度：71 mm
BN 120-10Z 101186839Bestelldaten
Produkt-Typbezeichnung：
BN 120-10Z
Artikelnummer (Bestellnummer)：
101186839
EAN (European Article Number)：
4030661335407
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
BN 120-10Z 101186839Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
Zylinder, Gewinde
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
30 g
BN 120-10Z 101186839Allgemeine Daten - Eigenschaften
Verwendbar für Aufzüge：
Ja
Vorspannmagnet：
Ja
Anzahl der Schließer：
1
BN 120-10Z 101186839Mechanische Daten

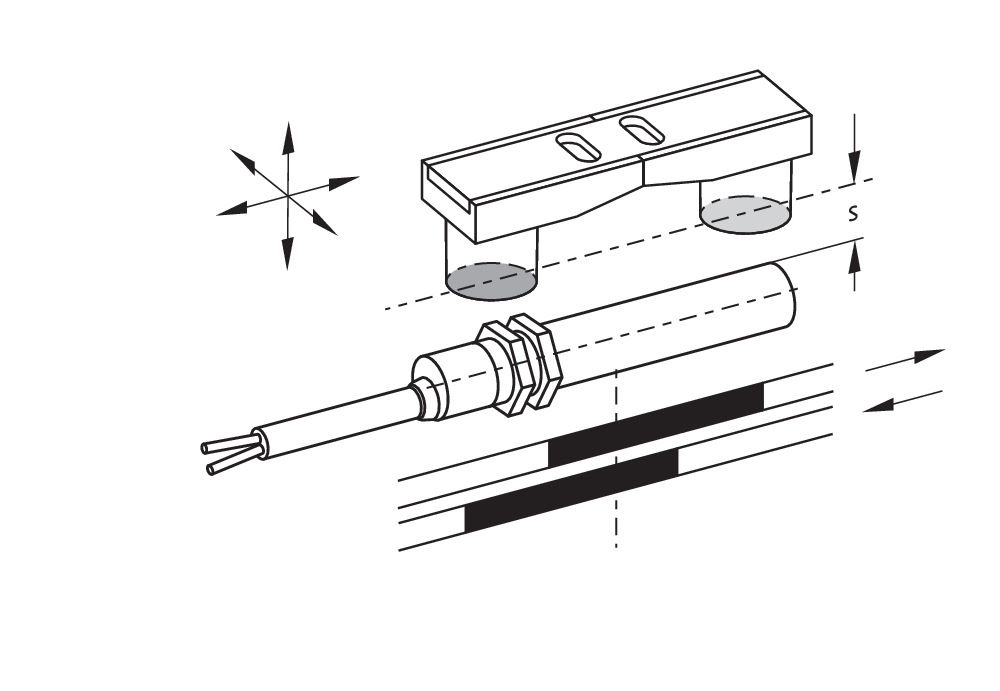

Betätigungsebene：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
10.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
zentral mit Gewindeflansch M12 x 1
Anzugsdrehmoment der Muttern, maximum：
0,9 Nm
BN 120-10Z 101186839Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 50 mm
  • BP 10 = 5 mm
  • 2 x BP 10 = 17 mm
  • BP 15 = 6 mm
  • 2 x BP 15 = 17 mm
  • 2 x BP 15/2 = 17 mm
  • BP 34 = 15 ... 20 mm
  • BP 20 = 20 mm
  • BP 31 = 20 mm
  • BP 11 = 20 mm
  • BP 12 = 10 ... 30 mm
  • BP 21 = 25 ... 50 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
BN 120-10Z 101186839Mechanische Daten - Anschlusstechnik

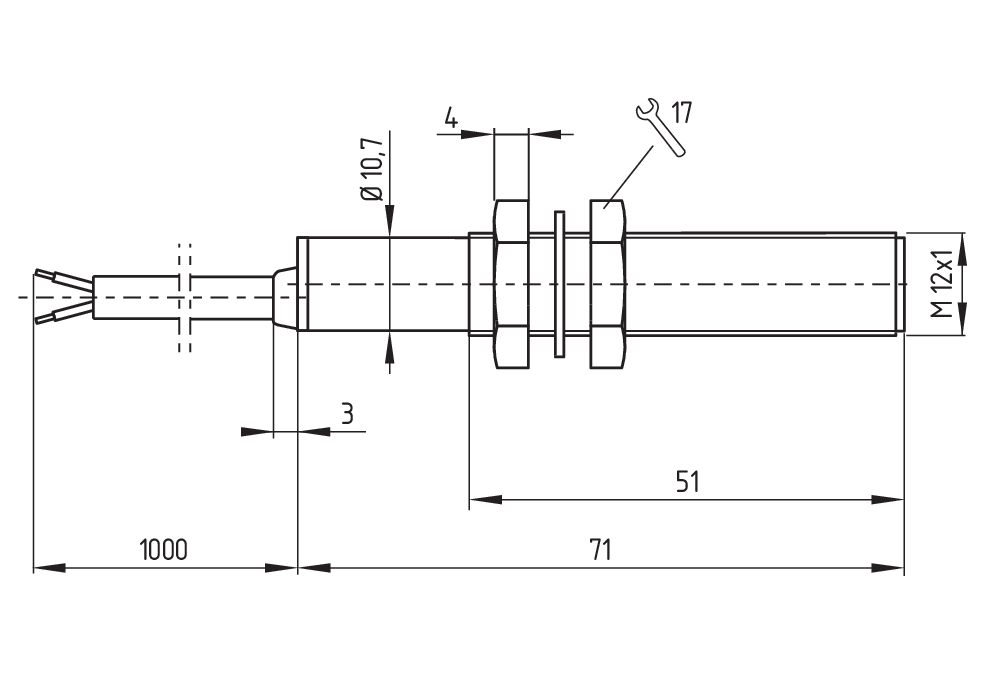

BN 120-10Z 101186839Mechanische Daten - Abmessungen
BN 120-10Z 101186839Umgebungsbedingungen

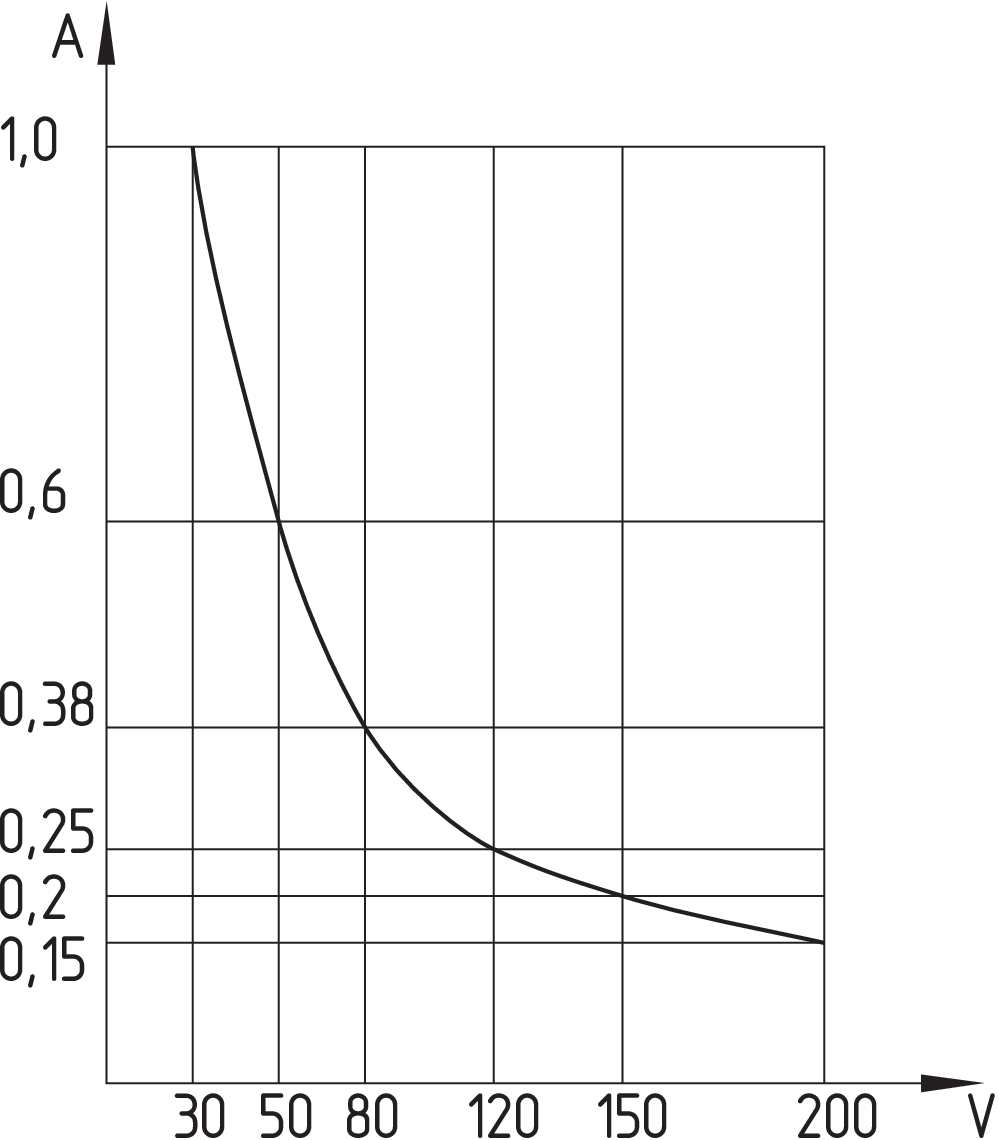

BN 120-10Z 101186839Elektrische Daten
BN 120-10Z 101186839Elektrische Daten - Digitale Ausgänge
BN 120-10Z 101186839Lieferumfang
BN 120-10Z 101186839Zubehör
BN 120-10Z 101186839Hinweis
BN 120-10Z

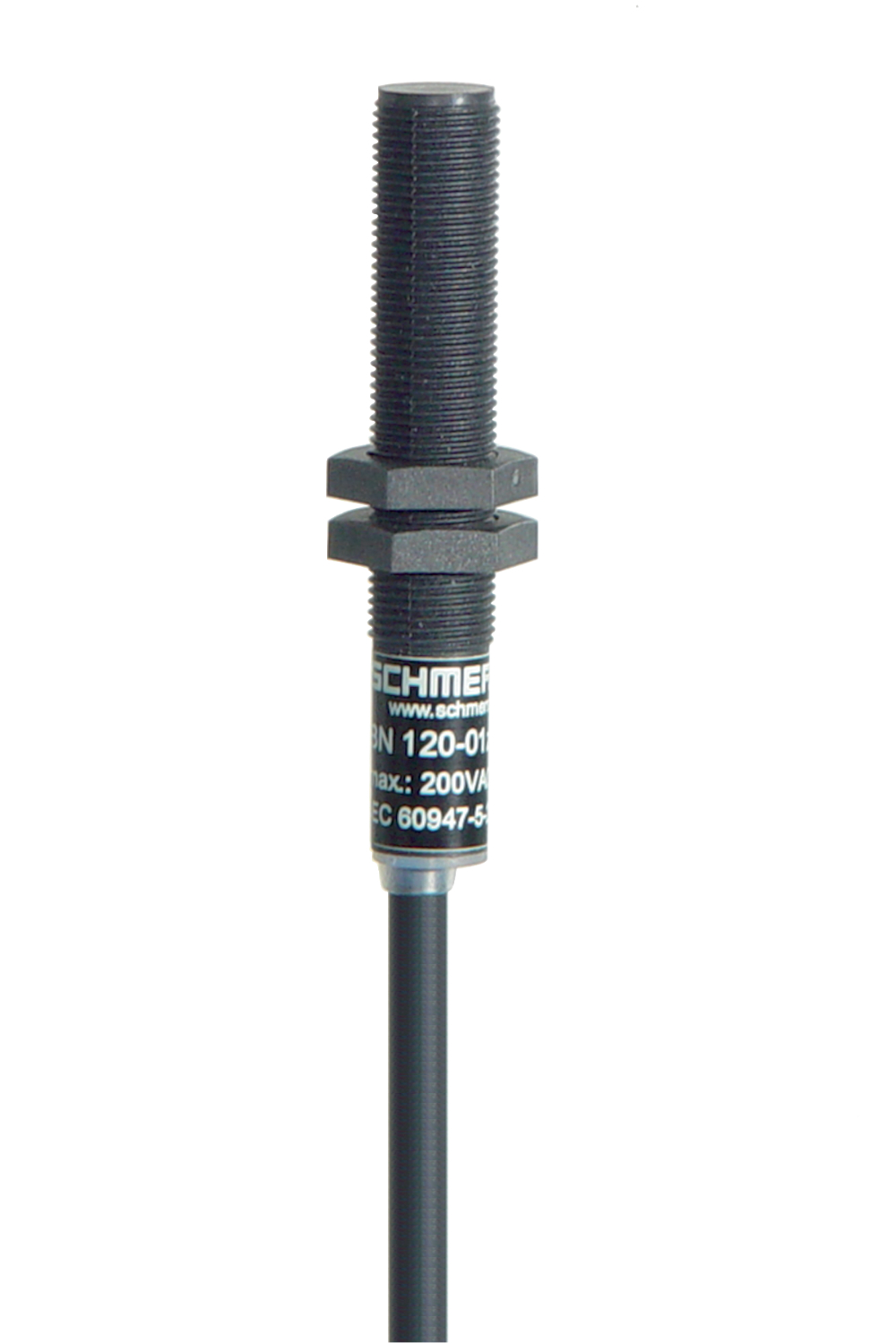

BN 120-10Z 101186839 - Schmersal产品主图

基本信息

型号: BN 120-10Z

订货号: 101186839

参考面价： 36.60 EUR

  • ·seitliche Betätigung
  • ·mit Vorspannmagnet
  • ·非接触
  • ·hohe Lebensdauer
  • ·Kunststoffgehäuse
  • ·Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
  • ·Bauform Ø 10,7 mm
  • ·mit Zentralbefestigung
  • ·mit konfektionierter Leitung
Bestelldaten
Produkt-Typbezeichnung：
BN 120-10Z
Artikelnummer (Bestellnummer)：
101186839
EAN (European Article Number)：
4030661335407
eCl@ss Nummer, Version 12.0：
27-27-43-02
eCl@ss Nummer, Version 11.0：
27-27-01-05
eCl@ss Nummer, Version 9.0：
27-27-01-05
ETIM Nummer, Version 7.0：
EC002544
ETIM Nummer, Version 6.0：
EC002544
Allgemeine Daten
Wirkprinzip：
magnetisch
Gehäusebauform：
Zylinder, Gewinde
Werkstoff des Gehäuses：
Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht：
30 g
Allgemeine Daten - Eigenschaften
Verwendbar für Aufzüge：
Ja
Vorspannmagnet：
Ja
Anzahl der Schließer：
1
Mechanische Daten
Betätigungsebene：
seitlich
Betätigungselement：
Magnet
Mechanische Lebensdauer, minimum：
10.000.000 Schaltspiele
Betätigungsgeschwindigkeit, maximum：
18 m/s
Befestigung：
zentral mit Gewindeflansch M12 x 1
Anzugsdrehmoment der Muttern, maximum：
0,9 Nm
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
Schaltabstand Sn：
  • 5 mm … 50 mm
  • BP 10 = 5 mm
  • 2 x BP 10 = 17 mm
  • BP 15 = 6 mm
  • 2 x BP 15 = 17 mm
  • 2 x BP 15/2 = 17 mm
  • BP 34 = 15 ... 20 mm
  • BP 20 = 20 mm
  • BP 31 = 20 mm
  • BP 11 = 20 mm
  • BP 12 = 10 ... 30 mm
  • BP 21 = 25 ... 50 mm
Hinweis (Schaltabstand Sn)：
Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
Wiederholgenauigkeit R：
0,3 mm
Mechanische Daten - Anschlusstechnik
Mechanische Daten - Abmessungen
Umgebungsbedingungen
Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
