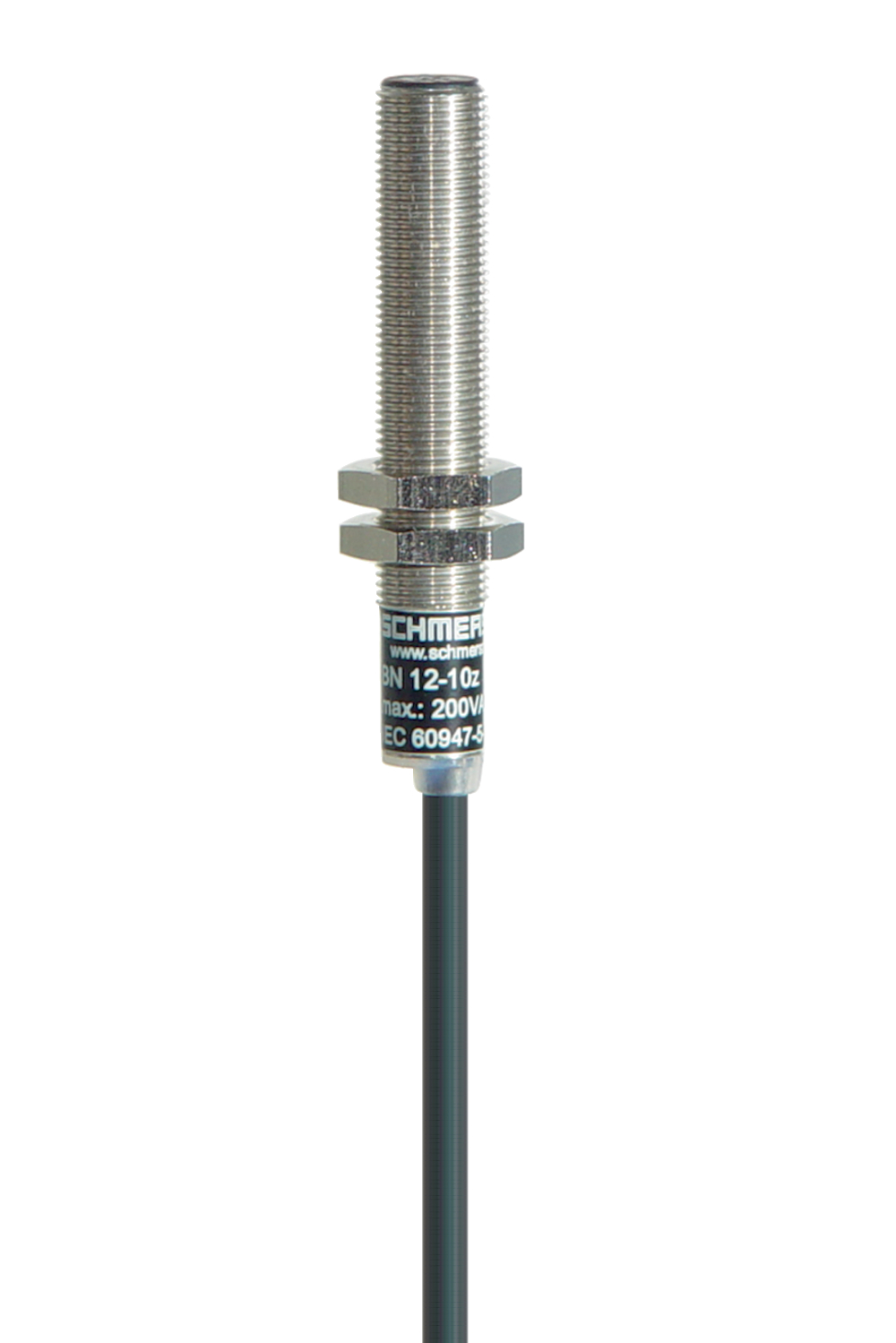

Schmersal BN 12-10Z 101101263
BN 12-10Z 101101263seitliche Betätigung
BN 12-10Z
基本信息
型号: BN 12-10Z
订货号: 101101263
参考面价： 41.90 EUR

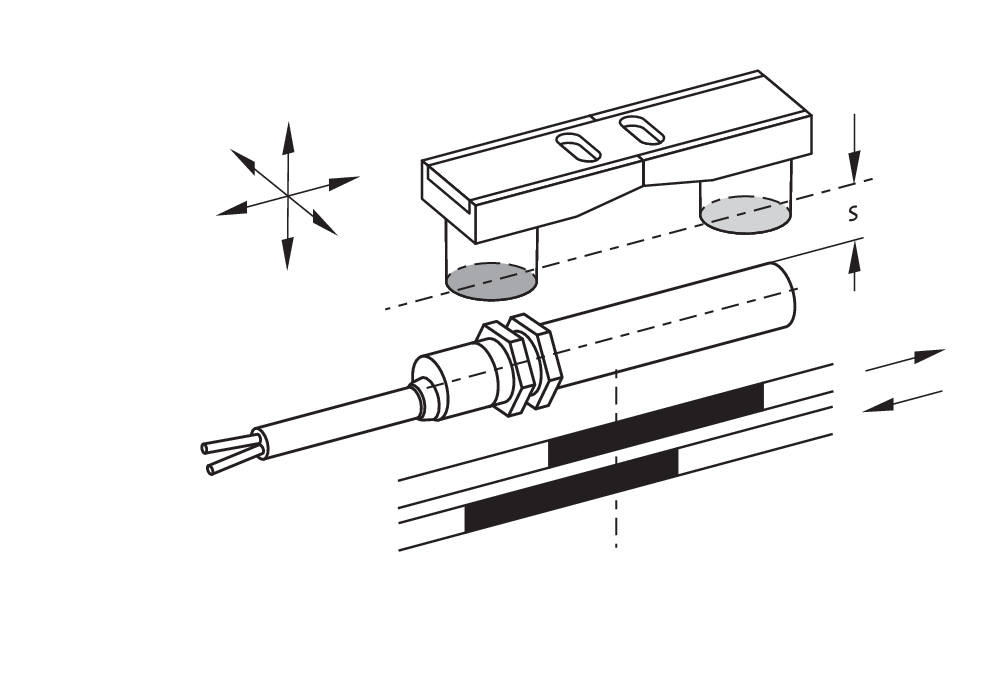

- ·seitliche Betätigung
- ·mit konfektionierter Leitung
- ·mit Vorspannmagnet
- ·非接触
- ·hohe Lebensdauer
- ·Metallgehäuse
- ·Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagnet und Ausführung
- ·Bauform Ø 10,7 mm
- ·mit Zentralbefestigung
Bestelldaten
- Produkt-Typbezeichnung：
- BN 12-10Z
- Artikelnummer (Bestellnummer)：
- 101101263
- EAN (European Article Number)：
- 4030661335315
- eCl@ss Nummer, Version 12.0：
- 27-27-43-02
- eCl@ss Nummer, Version 11.0：
- 27-27-01-05
- eCl@ss Nummer, Version 9.0：
- 27-27-01-05
- ETIM Nummer, Version 7.0：
- EC002544
- ETIM Nummer, Version 6.0：
- EC002544
Allgemeine Daten
- Wirkprinzip：
- magnetisch
- Gehäusebauform：
- Zylinder, Gewinde
- Werkstoff des Gehäuses：
- Metall
- Bruttogewicht：
- 60 g
Allgemeine Daten - Eigenschaften
- Verwendbar für Aufzüge：
- Ja
- Vorspannmagnet：
- Ja
- Anzahl der Schließer：
- 1
Mechanische Daten
- Betätigungsebene：
- seitlich
- Betätigungselement：
- Magnet
- Mechanische Lebensdauer, minimum：
- 10.000.000 Schaltspiele
- Betätigungsgeschwindigkeit, maximum：
- 18 m/s
- Befestigung：
- zentral mit Gewindeflansch M12 x 1
Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3
- Schaltabstand Sn：
- 5 mm … 50 mm
- BP 10 = 5 mm
- 2 x BP 10 = 17 mm
- BP 15 = 6 mm
- 2 x BP 15 = 17 mm
- 2 x BP 15/2 = 17 mm
- BP 34 = 15 ... 20 mm
- BP 20 = 20 mm
- BP 31 = 20 mm
- BP 11 = 20 mm
- BP 12 = 10 ... 30 mm
- BP 21 = 25 ... 50 mm
- Hinweis (Schaltabstand Sn)：
- Schaltabstand bis zu 50 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- Wiederholgenauigkeit R：
- 0,3 mm
Mechanische Daten - Anschlusstechnik

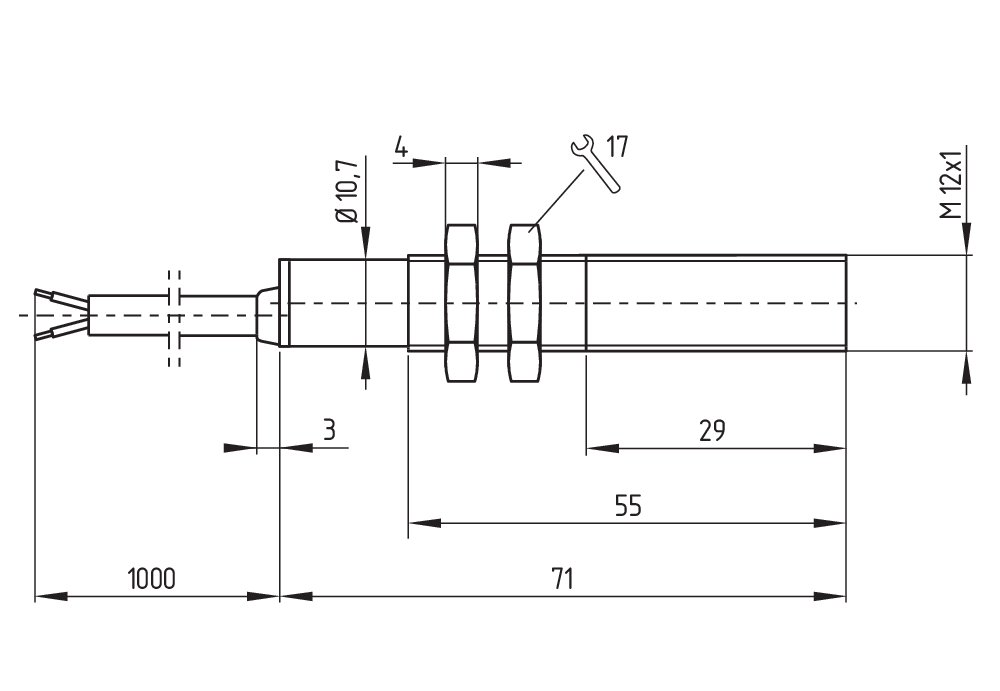

Mechanische Daten - Abmessungen
Umgebungsbedingungen
Elektrische Daten
Elektrische Daten - Digitale Ausgänge
Lieferumfang
Zubehör
Hinweis
