BN 12-01Z/V 101186835
BN 12-01Z/V 101186835基本信息
型号: BN 12-01Z/V
订货号: 101186835
参考面价： 41.90 EUR
- 前部操作
- 带组装好的电缆
- 带预加载磁体
- 非接触
- 使用寿命长
- 金属外壳
- 切换距离可达60 mm，具体取决于执行器磁体和设计
- 设计直径为10，7 mm
- 带中央附件
BN 12-01Z/V 101186835基本属性
净重：0.060 KG
长度：71 mm
BN 12-01Z/V 101186835产品资料
- 产品型号名称：
- BN 12-01Z/V
- 项目编号（订单编号）：
- 101186835
- EAN（欧洲商品编号）：
- 4030661335339
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 12-01Z/V 101186835产品资料
- 产品型号名称：
- BN 12-01Z/V
- 项目编号（订单编号）：
- 101186835
- EAN（欧洲商品编号）：
- 4030661335339
- eCl@ss编号，版本12.0：
- 27-27-43-02
- eCl@ss编号，11.0版：
- 27-27-01-05
- eCl@ss编号，版本9.0：
- 27-27-01-05
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BN 12-01Z/V 101186835一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, Gewinde
- 外壳材料：
- Metall
- 毛重：
- 60 g
BN 12-01Z/V 101186835一般数据
- 行动原则：
- magnetisch
- 住房设计：
- Zylinder, Gewinde
- 外壳材料：
- Metall
- 毛重：
- 60 g
BN 12-01Z/V 101186835一般数据
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 开启器数量：
- 1
BN 12-01Z/V 101186835一般数据
- 适用于电梯：
- Ja
- 预紧磁铁：
- Ja
- 开启器数量：
- 1
BN 12-01Z/V 101186835机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch M12 x 1
BN 12-01Z/V 101186835机械数据
- 操作水平：
- vorderseitig
- 执行机构：
- Magnet
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 最大工作速度：
- 18 m/s
- 固定：
- zentral mit Gewindeflansch M12 x 1
BN 12-01Z/V 101186835符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 55 mm
- BP 10S = 5 mm
- 2 x BP 10S = 10 mm
- BP 15S = 6 mm
- BP 34S = 20 mm
- BP 20S = 15 mm
- BP 31S = 15 mm
- BP 11S = 5 mm
- 2 x BP 11S = 15 mm
- BP 12S = 10 mm
- 2 x BP 12S = 25 mm
- BP 21S = 30 mm
- 2 x BP 21S = 20 ... 55 mm
- BP 22S = 25 mm
- 2 x BP 22S = 15 ... 55 mm
- BE 20 S = 6 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 12-01Z/V 101186835符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离Sn：
- 5 mm … 55 mm
- BP 10S = 5 mm
- 2 x BP 10S = 10 mm
- BP 15S = 6 mm
- BP 34S = 20 mm
- BP 20S = 15 mm
- BP 31S = 15 mm
- BP 11S = 5 mm
- 2 x BP 11S = 15 mm
- BP 12S = 10 mm
- 2 x BP 12S = 25 mm
- BP 21S = 30 mm
- 2 x BP 21S = 20 ... 55 mm
- BP 22S = 25 mm
- 2 x BP 22S = 15 ... 55 mm
- BE 20 S = 6 mm
- 注意（切换距离Sn）：
- Schaltabstand bis zu 55 mm, abhängig vom Betätigungsmagnet und Ausführung. Die Angaben zu den Schaltabständen gelten bei Betätigung einzeln montierter Geräte ohne ferromagnetischen Einfluss. Eine Veränderung des Abstandes, positiv wie negativ, ist durch ferromagnetischen Einfluss möglich. Bei der Anordnung von mehreren Betätigungsmagneten ist die gegenseitige Beeinflussung zu berücksichtigen.
- 重复性R：
- 0,3 mm
BN 12-01Z/V 101186835机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- LiYY
BN 12-01Z/V 101186835机械数据
- 线路长度：
- 1 m
- 连接类型：
- Kabel
- 堆芯横截面：
- 0,25 mm2
- 堆芯横截面：
- 23 AWG
- 电缆护套材料：
- LiYY

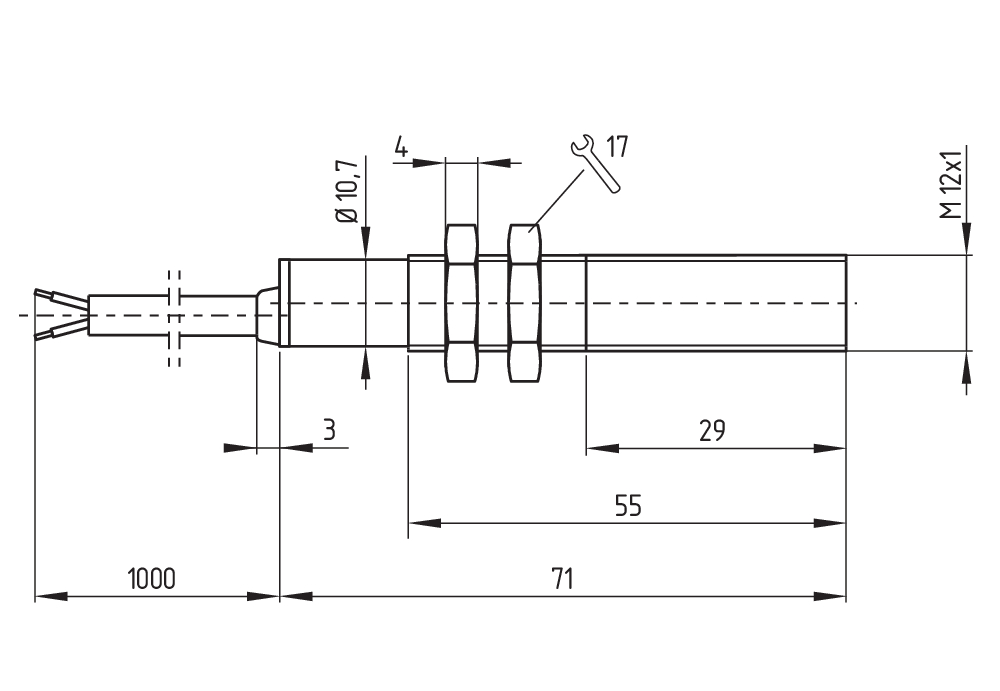

BN 12-01Z/V 101186835机械数据和尺寸
- 传感器的直径：
- 10,7 mm
- 传感器长度：
- 71 mm
BN 12-01Z/V 101186835机械数据和尺寸
- 传感器的直径：
- 10,7 mm
- 传感器长度：
- 71 mm
BN 12-01Z/V 101186835环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BN 12-01Z/V 101186835环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BN 12-01Z/V 101186835电气数据
- 开关电压，最大值：
- 200 VAC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 最大开关功率：
- 30 VA
- 开关元件：
- Öffner (NC)
- 冲击持续时间，最大值：
- 0,2 ms
- 开关频率，最大值：
- 300 Hz
BN 12-01Z/V 101186835电气数据
- 开关电压，最大值：
- 200 VAC
- 最大开关电流：
- 1 A
- 最大开关功率：
- 30 W
- 最大开关功率：
- 30 VA
- 开关元件：
- Öffner (NC)
- 冲击持续时间，最大值：
- 0,2 ms
- 开关频率，最大值：
- 300 Hz
BN 12-01Z/V 101186835电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 12-01Z/V 101186835电气数据数字输出
- 开关元件的设计：
- Reedkontakt
BN 12-01Z/V 101186835交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 12-01Z/V 101186835交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BN 12-01Z/V 101186835配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- 2x BP 12S
- BP 21 S
- 2x BP 21 S
- BP 22 S
- 2x BP 22 S
- BE 20 S
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 10
- BP 15
- BP 34
BN 12-01Z/V 101186835配件
- 建议（执行机构）：
- BP 10 S
- 2x BP 10 S
- BP 15 S
- BP 34 S
- BP 20 S
- BP 31 S
- BP 11 S
- 2x BP 11 S
- BP 12 S
- 2x BP 12S
- BP 21 S
- 2x BP 21 S
- BP 22 S
- 2x BP 22 S
- BE 20 S
- 建议（执行机构、电梯技术）：
- BP 10
- 2 x BP 10
- BP 15
- BP 34
BN 12-01Z/V 101186835笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
- Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N). Dies gilt nicht beim Raster.
- Der Schalter ist mit einer nicht magnetischen Zwischenlage von min. 20 mm auf Eisen zu montieren.
BN 12-01Z/V 101186835笔记
- 注释（概述）：
- Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
- Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N). Dies gilt nicht beim Raster.
- Der Schalter ist mit einer nicht magnetischen Zwischenlage von min. 20 mm auf Eisen zu montieren.
