AZM190-02/11RK-24VDC 133006240
AZM190-02/11RK-24VDC 133006240基本信息
型号: AZM190-02/11RK-24VDC
订货号: 133006240
参考面价： 257.60 EUR
- 辅助释放
- 塑料外壳
- 使用寿命长
- 关闭锁定失败
- 89毫米x 178毫米x 41毫米
- 起动头4 x 90º可旋转
- 2个电缆入口M 20 x 1.5
- 接线间
- 窄型设计，特别适合安装在旋转门、铝型材和围栏上
- 防止灰尘进入的关闭机构
- 螺纹端子连接
AZM190-02/11RK-24VDC 133006240基本属性
净重：0.480 KG
长度：41 mm
宽度：52 mm
高度：178 mm
AZM190-02/11RK-24VDC 133006240产品资料
- 替换商品编号：
- 103006240
- 产品型号名称：
- AZM190-02/11RK-24VDC
- 项目编号（订单编号）：
- 133006240
- EAN（欧洲商品编号）：
- 8905236101458
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM190-02/11RK-24VDC 133006240产品资料
- 替换商品编号：
- 103006240
- 产品型号名称：
- AZM190-02/11RK-24VDC
- 项目编号（订单编号）：
- 133006240
- EAN（欧洲商品编号）：
- 8905236101458
- eCl@ss编号，版本12.0：
- 27-27-26-03
- eCl@ss编号，11.0版：
- 27-27-26-03
- eCl@ss编号，版本9.0：
- 27-27-26-03
- ETIM编号，7.0版：
- EC002593
- ETIM编号，版本6.0：
- EC002593
AZM190-02/11RK-24VDC 133006240授权和法规
- 证书：
- cULus
- CCC
AZM190-02/11RK-24VDC 133006240授权和法规
- 证书：
- cULus
- CCC
AZM190-02/11RK-24VDC 133006240一般数据
- 规则：
- BG-GS-ET-19
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 480 g
AZM190-02/11RK-24VDC 133006240一般数据
- 规则：
- BG-GS-ET-19
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 480 g
AZM190-02/11RK-24VDC 133006240一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 4
- 辅助触点数量：
- 1
- 安全触点数量：
- 3
- 电缆引入线数量：
- 2
AZM190-02/11RK-24VDC 133006240一般数据
- 无声电流原理：
- Ja
- 辅助释放：
- Ja
- 方向数：
- 4
- 辅助触点数量：
- 1
- 安全触点数量：
- 3
- 电缆引入线数量：
- 2
AZM190-02/11RK-24VDC 133006240安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM190-02/11RK-24VDC 133006240安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- 笔记：
- Elektrische Lebensdauer auf Anfrage.
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZM190-02/11RK-24VDC 133006240安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM190-02/11RK-24VDC 133006240安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
- 使用寿命：
- 20 Jahre
AZM190-02/11RK-24VDC 133006240安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM190-02/11RK-24VDC 133006240安全注意事项
- 性能级别，最高可达：
- e
- 备注（绩效水平）：
- Informationen für die Sicherheitsbetrachtung der Zuhaltefunktion sind in der Betriebsanleitung oder in der Anleitung „Betrieb und Montage“ dokumentiert.
AZM190-02/11RK-24VDC 133006240机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.950 N
- 锁紧力Fmax，最大值：
- 2.550 N
- 锁定力：
- 20 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,3 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M5
AZM190-02/11RK-24VDC 133006240机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁紧力FZh符合EN ISO 1419：
- 1.950 N
- 锁紧力Fmax，最大值：
- 2.550 N
- 锁定力：
- 20 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,3 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M5
AZM190-02/11RK-24VDC 133006240机械数据
- 行输入：
- 2 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,5 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZM190-02/11RK-24VDC 133006240机械数据
- 行输入：
- 2 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,5 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
AZM190-02/11RK-24VDC 133006240机械数据和尺寸
- 传感器长度：
- 41 mm
- 传感器的宽度：
- 52 mm
- 传感器的高度：
- 178 mm
AZM190-02/11RK-24VDC 133006240机械数据和尺寸
- 传感器长度：
- 41 mm
- 传感器的宽度：
- 52 mm
- 传感器的高度：
- 178 mm
AZM190-02/11RK-24VDC 133006240环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +55 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
AZM190-02/11RK-24VDC 133006240环境条件
- 保护类型：
- IP65
- IP67
- 环境温度：
- -25 ... +55 °C
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 防护等级：
- II
AZM190-02/11RK-24VDC 133006240环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
AZM190-02/11RK-24VDC 133006240环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
AZM190-02/11RK-24VDC 133006240电气数据
- 连续热电流：
- 4 A
- 设计控制电源电压：
- 24 VDC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 8,5 W

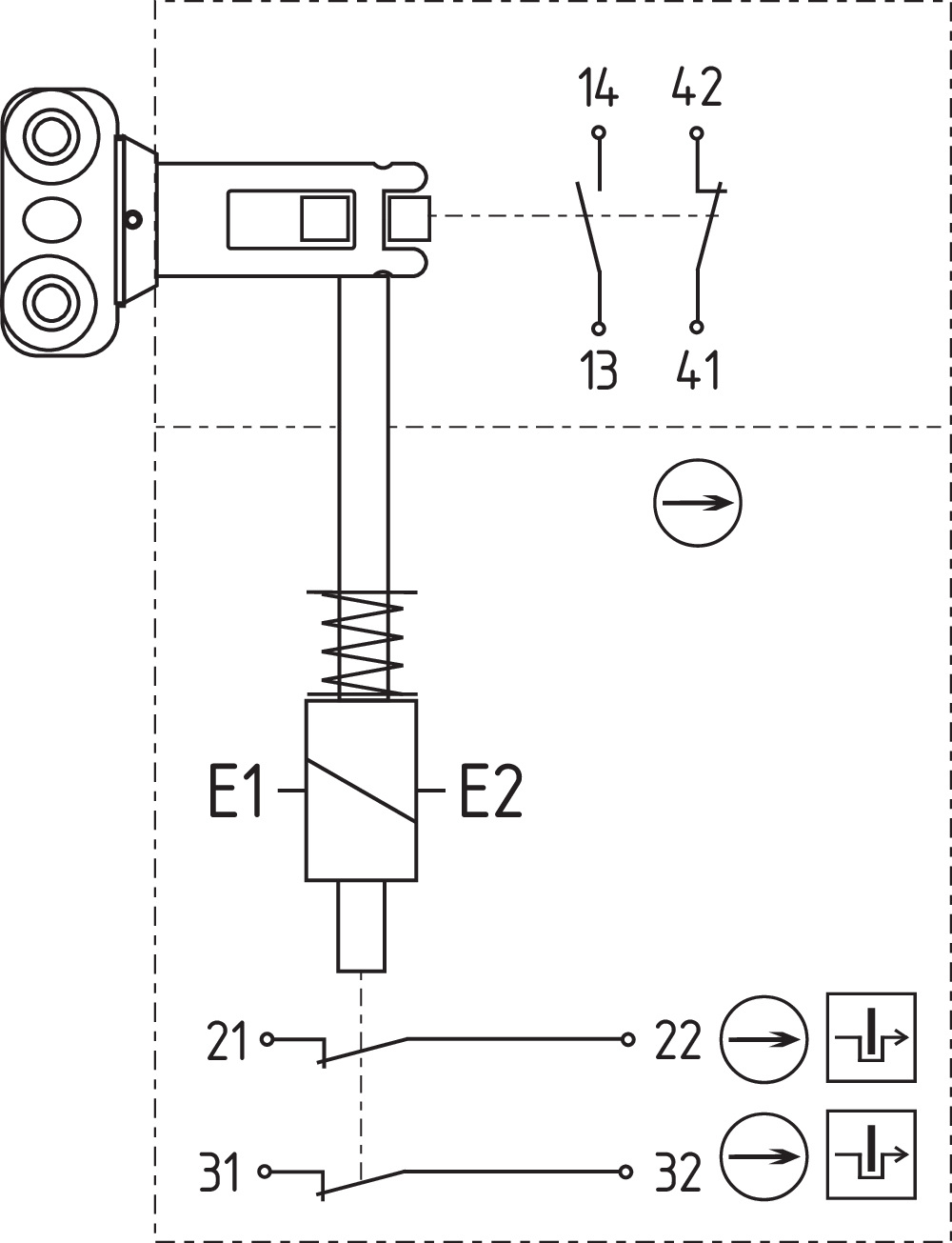

- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZM190-02/11RK-24VDC 133006240电气数据
- 连续热电流：
- 4 A
- 设计控制电源电压：
- 24 VDC
- 有条件设计短路电流：
- 1.000 A
- 最大电力消耗：
- 8,5 W
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZM190-02/11RK-24VDC 133006240电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM190-02/11RK-24VDC 133006240电气数据
- 激活时间磁铁：
- 100 %
- 测试脉冲持续时间，最大值：
- 5 ms
- 测试脉冲间隔，最小值：
- 50 ms
AZM190-02/11RK-24VDC 133006240电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZM190-02/11RK-24VDC 133006240电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZM190-02/11RK-24VDC 133006240电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZM190-02/11RK-24VDC 133006240电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZM190-02/11RK-24VDC 133006240其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM190-02/11RK-24VDC 133006240其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZM190-02/11RK-24VDC 133006240交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM190-02/11RK-24VDC 133006240交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZM190-02/11RK-24VDC 133006240笔记
- 注释（辅助释放）：
- vorne
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M3 (im Lieferumfang enthalten)
AZM190-02/11RK-24VDC 133006240笔记
- 注释（辅助释放）：
- vorne
- Bei Wartung, Einrichtung usw.
- Zur manuellen Entriegelung mit Dreikantschlüssel M3 (im Lieferumfang enthalten)
