AZ315-T12R 103049881
AZ315-T12R 103049881基本信息
型号: AZ315-T12R
订货号: 103049881
参考面价： 61.45 EUR
- 根据EN 50041设计
- 金属外壳
- 控制头可旋转4 x 90°
- 不同的接触变体
- 锁定力取决于变体12N或30N
AZ315-T12R 103049881基本属性
净重：0.408 KG
长度：37 mm
宽度：40 mm
高度：114 mm
AZ315-T12R 103049881产品资料
- 产品型号名称：
- AZ315-T12R
- 项目编号（订单编号）：
- 103049881
- EAN（欧洲商品编号）：
- 4030661625508
- eCl@ss编号，版本12.0：
- 27-27-06-10
- eCl@ss编号，11.0版：
- 27-27-06-10
- eCl@ss编号，版本9.0：
- 27-27-06-10
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ315-T12R 103049881产品资料
- 产品型号名称：
- AZ315-T12R
- 项目编号（订单编号）：
- 103049881
- EAN（欧洲商品编号）：
- 4030661625508
- eCl@ss编号，版本12.0：
- 27-27-06-10
- eCl@ss编号，11.0版：
- 27-27-06-10
- eCl@ss编号，版本9.0：
- 27-27-06-10
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ315-T12R 103049881授权和法规
- 证书：
- cULus
- CCC
AZ315-T12R 103049881授权和法规
- 证书：
- cULus
- CCC
AZ315-T12R 103049881一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Metall, Zink-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 408 g
AZ315-T12R 103049881一般数据
- 规则：
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Metall, Zink-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 408 g
AZ315-T12R 103049881一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
- 电缆引入线数量：
- 1
AZ315-T12R 103049881一般数据
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
- 电缆引入线数量：
- 1
AZ315-T12R 103049881安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZ315-T12R 103049881安全评估
- 规则：
- EN ISO 13849-1
- 性能级别，最高可达：
- c
- 类别：
- 1
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 笔记：
- bei 10% Ie und ohmscher Last
- 使用寿命：
- 20 Jahre
AZ315-T12R 103049881安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
AZ315-T12R 103049881安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- 笔记：
- bei 2-kanaligen Einsatz und mit geeignter Logik-Einheit.
AZ315-T12R 103049881机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 强制开启路径：
- 5 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M4
- 紧固螺钉的拧紧力矩：
- 2 Nm
- 外壳盖安装螺钉的拧紧力矩：
- 2,6 Nm
AZ315-T12R 103049881机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 强制开启路径：
- 5 mm
- 每个触点的强制打开力，最小值：
- 10 N
- 强制开启力，最小值：
- 20 N
- 最大工作速度：
- 0,2 m/s
- 固定：
- Schrauben
- 紧固螺钉的设计：
- 2x M4
- 紧固螺钉的拧紧力矩：
- 2 Nm
- 外壳盖安装螺钉的拧紧力矩：
- 2,6 Nm
AZ315-T12R 103049881机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,34 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 电气连接拧紧力矩，最小值：
- 0,6 Nm
- 电气连接扭矩，最大值：
- 0,8 Nm
- 备注（行条目）：
- Absetzlänge des Leiters 5...6mm
- 允许的线路类型：
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel
AZ315-T12R 103049881机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 行输入：
- 1 x M20 x 1,5
- 连接类型：
- Schraubklemmen
- 连接横截面，最小：
- 0,34 mm²
- 连接横截面，最大：
- 1,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 电气连接拧紧力矩，最小值：
- 0,6 Nm
- 电气连接扭矩，最大值：
- 0,8 Nm
- 备注（行条目）：
- Absetzlänge des Leiters 5...6mm
- 允许的线路类型：
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel

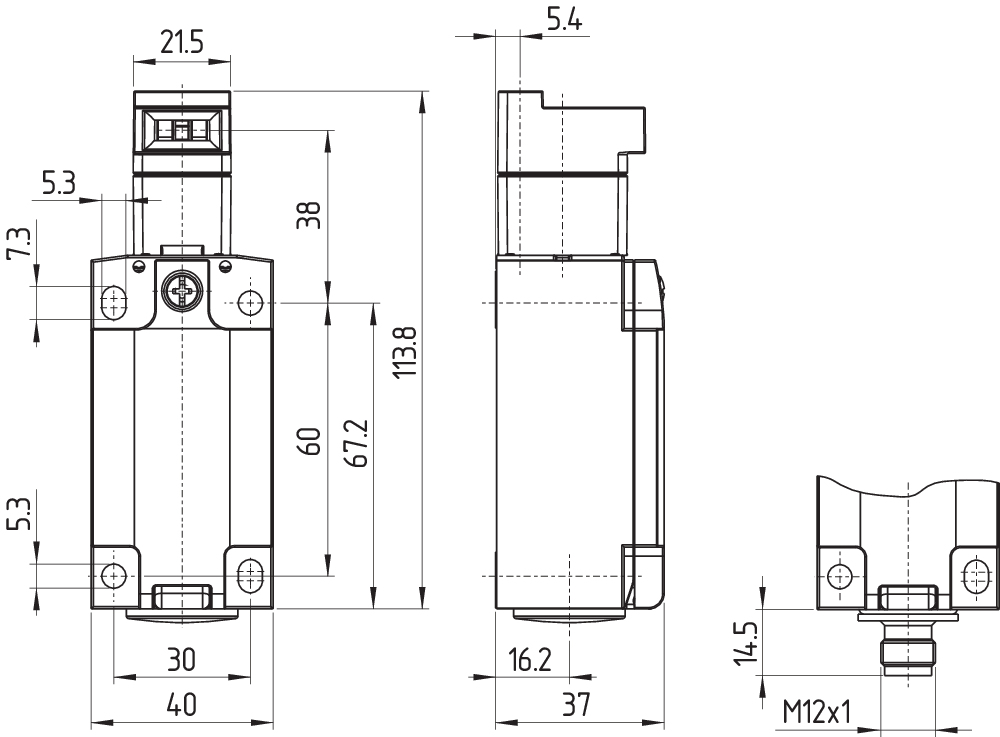

AZ315-T12R 103049881机械数据和尺寸
- 传感器长度：
- 37 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 113,8 mm
AZ315-T12R 103049881机械数据和尺寸
- 传感器长度：
- 37 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 113,8 mm
AZ315-T12R 103049881环境条件
- 保护类型：
- IP66
- IP67
- 环境温度：
- -30 ... +80 °C
- 储存和运输温度：
- -40 ... +85 °C
- NN以上的最大允许安装高度：
- 2.000 m
AZ315-T12R 103049881环境条件
- 保护类型：
- IP66
- IP67
- 环境温度：
- -30 ... +80 °C
- 储存和运输温度：
- -40 ... +85 °C
- NN以上的最大允许安装高度：
- 2.000 m
AZ315-T12R 103049881环境条件.绝缘特性
- 设计绝缘电压Ui：
- 300 VAC
- 设计抗震Uimp：
- 4 kV
- 浪涌类别：
- I
- 污染程度：
- 3
AZ315-T12R 103049881环境条件.绝缘特性
- 设计绝缘电压Ui：
- 300 VAC
- 设计抗震Uimp：
- 4 kV
- 浪涌类别：
- I
- 污染程度：
- 3
AZ315-T12R 103049881电气数据
- 连续热电流：
- 5 A
- 有条件设计短路电流：
- 400 A

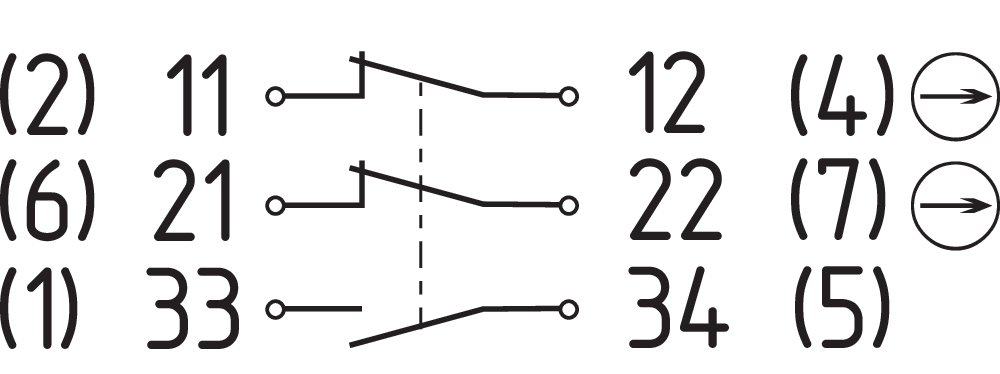

- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 注释（开关元件）：
- Wechsler mit Doppelunterbrechung Zb oder 3 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZ315-T12R 103049881电气数据
- 连续热电流：
- 5 A
- 有条件设计短路电流：
- 400 A
- 开关元件：
- 1 Schließer (NO), 2 Öffner (NC)
- 注释（开关元件）：
- Wechsler mit Doppelunterbrechung Zb oder 3 Öffner, galvanisch voneinander getrennte Kontaktbrücken
- 切换原理：
- Schleichschaltung, zwangsöffnender Öffner
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZ315-T12R 103049881电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 3 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 3 A
AZ315-T12R 103049881电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 3 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 3 A
AZ315-T12R 103049881电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 3 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 3 A
AZ315-T12R 103049881电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 3 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 3 A
AZ315-T12R 103049881其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZ315-T12R 103049881其他数据
- 备注（应用程序）：
- verschiebbare Schutzeinrichtung
- abnehmbare Schutzeinrichtung
- drehbare Schutzeinrichtung
AZ315-T12R 103049881交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss zur staubdichten Abdeckung der nicht benutzten Öffnung
AZ315-T12R 103049881交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
- Schlitzverschluss zur staubdichten Abdeckung der nicht benutzten Öffnung
