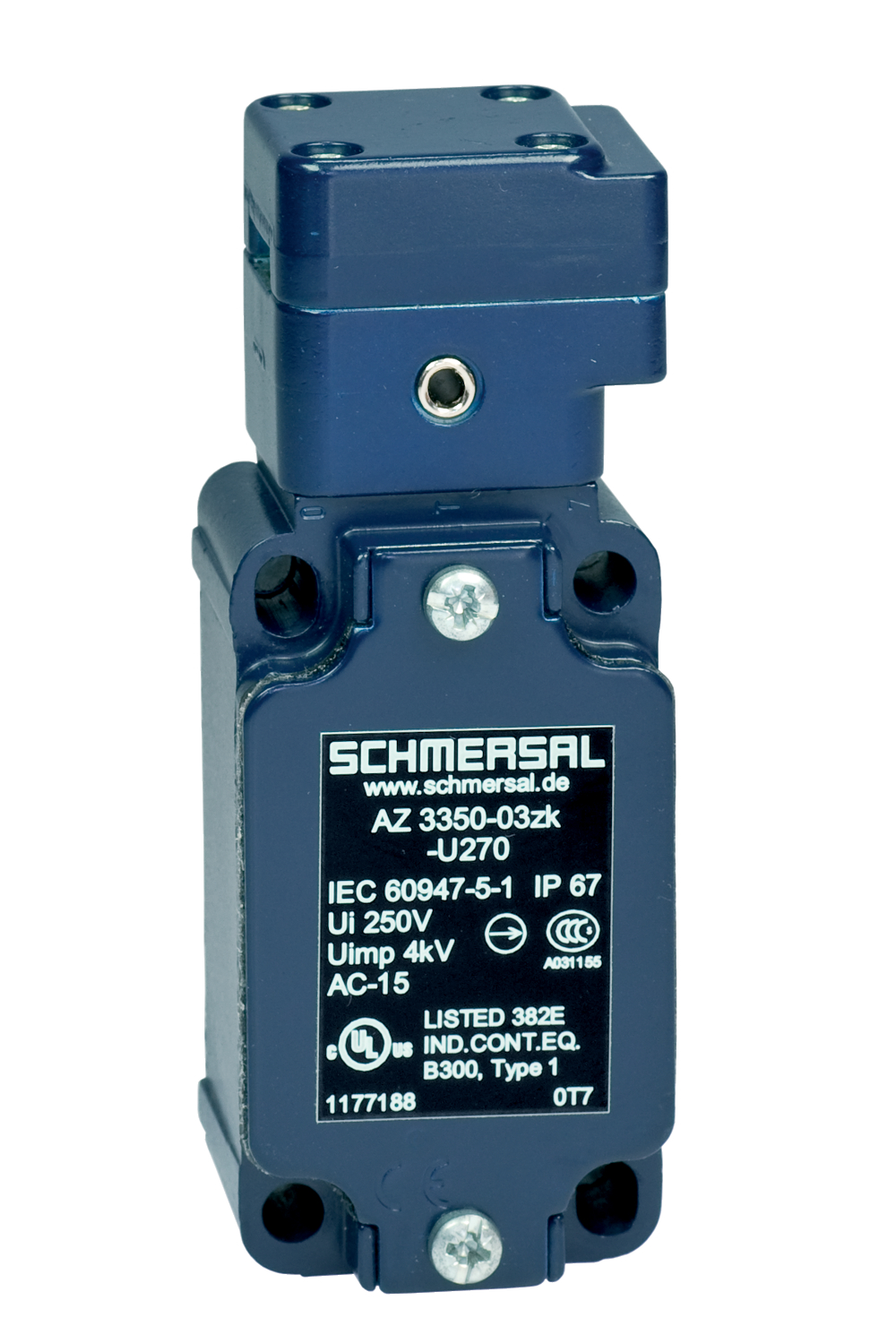

AZ 3350-12ZUEK 101214053
AZ 3350-12ZUEK 101214053基本信息
型号: AZ 3350-12ZUEK
订货号: 101214053
- 1行入口M 20 x 1.5
- 金属外壳
- 车门把手已锁定
- 使用寿命长
- 40.5毫米x 114毫米x 38毫米
- 低电流下的高接触安全性
AZ 3350-12ZUEK 101214053基本属性
净重：0.250 KG
长度：38 mm
宽度：41 mm
高度：114 mm
AZ 3350-12ZUEK 101214053产品资料
- 产品型号名称：
- AZ 3350-12ZUEK
- 项目编号（订单编号）：
- 101214053
- EAN（欧洲商品编号）：
- 4030661397580
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
- 附加信息（订单数据）：
- Zur Bestellung wählen Sie zunächst den gewünschten Sicherheitsschalter und dann das Türgriff-System aus
AZ 3350-12ZUEK 101214053产品资料
- 产品型号名称：
- AZ 3350-12ZUEK
- 项目编号（订单编号）：
- 101214053
- EAN（欧洲商品编号）：
- 4030661397580
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
- 附加信息（订单数据）：
- Zur Bestellung wählen Sie zunächst den gewünschten Sicherheitsschalter und dann das Türgriff-System aus
AZ 3350-12ZUEK 101214053授权和法规
- 证书：
- cULus
AZ 3350-12ZUEK 101214053授权和法规
- 证书：
- cULus
AZ 3350-12ZUEK 101214053一般数据
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Aluminium
- 外壳涂层材料：
- lackiert
- 毛重：
- 250 g
AZ 3350-12ZUEK 101214053一般数据
- 规则：
- BG-GS-ET-15
- EN ISO 13849-1
- EN ISO 14119
- EN IEC 60947-5-1
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- elektromechanisch
- 外壳材料：
- Aluminium
- 外壳涂层材料：
- lackiert
- 毛重：
- 250 g
AZ 3350-12ZUEK 101214053一般数据
- 方向数：
- 1
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
- 电缆引入线数量：
- 1
AZ 3350-12ZUEK 101214053一般数据
- 方向数：
- 1
- 辅助触点数量：
- 1
- 安全触点数量：
- 2
- 电缆引入线数量：
- 1
AZ 3350-12ZUEK 101214053安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
AZ 3350-12ZUEK 101214053安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
AZ 3350-12ZUEK 101214053安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
AZ 3350-12ZUEK 101214053安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
- B10D闭合器（NO）：
- 1.000.000 Schaltspiele
- 注（B10D Schleiser（NO））：
- bei 10% Ie und ohmscher Last
AZ 3350-12ZUEK 101214053机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 剪切力：
- 15.000 N
- 强制开启路径：
- 10,7 mm
- 每个触点的强制打开力，最小值：
- 5 N
- 最大工作速度：
- 0,2 m/s
- 固定：
- Schrauben
AZ 3350-12ZUEK 101214053机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 剪切力：
- 15.000 N
- 强制开启路径：
- 10,7 mm
- 每个触点的强制打开力，最小值：
- 5 N
- 最大工作速度：
- 0,2 m/s
- 固定：
- Schrauben
AZ 3350-12ZUEK 101214053机械数据
- 行输入：
- 1 x M20
- 连接类型：
- Schraubklemmen
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 允许的线路类型：
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel
AZ 3350-12ZUEK 101214053机械数据
- 行输入：
- 1 x M20
- 连接类型：
- Schraubklemmen
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 0,75 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 允许的线路类型：
- Starr eindrähtig
- Starr mehrdrähtig
- Flexibel

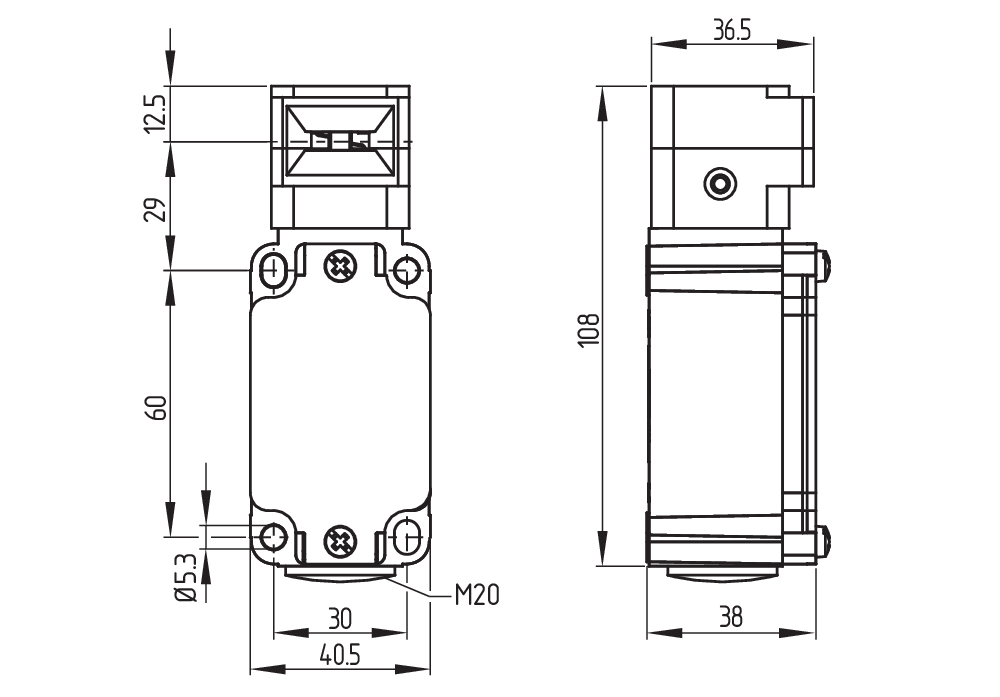

AZ 3350-12ZUEK 101214053机械数据和尺寸
- 传感器长度：
- 38 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 114 mm
AZ 3350-12ZUEK 101214053机械数据和尺寸
- 传感器长度：
- 38 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 114 mm
AZ 3350-12ZUEK 101214053环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +90 °C
- 储存和运输温度：
- -40 ... +90 °C
AZ 3350-12ZUEK 101214053环境条件
- 保护类型：
- IP67
- 环境温度：
- -30 ... +90 °C
- 储存和运输温度：
- -40 ... +90 °C
AZ 3350-12ZUEK 101214053环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
AZ 3350-12ZUEK 101214053环境条件.绝缘特性
- 设计绝缘电压Ui：
- 250 VAC
- 设计抗震Uimp：
- 4 kV
AZ 3350-12ZUEK 101214053电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung mit Überdeckung
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZ 3350-12ZUEK 101214053电气数据
- 连续热电流：
- 10 A
- 有条件设计短路电流：
- 1.000 A
- 开关元件：
- Schließer (NO), Öffner (NC)
- 切换原理：
- Schleichschaltung mit Überdeckung
- 最大开关频率：
- 1.200 /h
- 接触材料，电动：
- Silber
AZ 3350-12ZUEK 101214053电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 3350-12ZUEK 101214053电气数据和安全触点
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 3350-12ZUEK 101214053电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 3350-12ZUEK 101214053电气数据
- 电压，AC-15类：
- 230 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 4 A
AZ 3350-12ZUEK 101214053交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZ 3350-12ZUEK 101214053交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZ 3350-12ZUEK 101214053配件
- 建议（执行机构）：
- AZ 3350-B1
- AZ 3350-B5
- AZ 3350-B1R
- AZ 3350-B5R
- AZ 3350-B6
- AZ 3350-B6H
AZ 3350-12ZUEK 101214053配件
- 建议（执行机构）：
- AZ 3350-B1
- AZ 3350-B5
- AZ 3350-B1R
- AZ 3350-B5R
- AZ 3350-B6
- AZ 3350-B6H
