AZ 200ST-T-AS 101190950
AZ 200ST-T-AS 101190950基本信息
型号: AZ 200ST-T-AS
订货号: 101190950
- 带独立执行机构的安全开关
- 塑料外壳
- 集成AS接口
- 40毫米x 220毫米x 50毫米
- 3个LED显示工作状态
- 传感器技术允许致动器位移，并锁定垂直±5 mm和水平±3 mm
- 智能诊断
- 带车门检测传感器T
- 防护等级IP67
AZ 200ST-T-AS 101190950基本属性
净重：0.335 KG
长度：50 mm
宽度：40 mm
高度：220 mm
AZ 200ST-T-AS 101190950产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AZ 200ST-T-AS
- 项目编号（订单编号）：
- 101190950
- EAN（欧洲商品编号）：
- 4030661356440
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 200ST-T-AS 101190950产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- AZ 200ST-T-AS
- 项目编号（订单编号）：
- 101190950
- EAN（欧洲商品编号）：
- 4030661356440
- eCl@ss编号，版本12.0：
- 27-27-26-02
- eCl@ss编号，11.0版：
- 27-27-26-02
- eCl@ss编号，版本9.0：
- 27-27-26-02
- ETIM编号，7.0版：
- EC002592
- ETIM编号，版本6.0：
- EC002592
AZ 200ST-T-AS 101190950授权和法规
- 证书：
- cULus
- ASi-SaW
AZ 200ST-T-AS 101190950授权和法规
- 证书：
- cULus
- ASi-SaW
AZ 200ST-T-AS 101190950一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 60947-5-3
- EN IEC 61508
- 行动原则：
- berührungslos
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 60 ms
- 最大风险时间：
- 120 ms
- 毛重：
- 335 g
AZ 200ST-T-AS 101190950一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 60947-5-3
- EN IEC 61508
- 行动原则：
- berührungslos
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 响应时间，最大值：
- 60 ms
- 最大风险时间：
- 120 ms
- 毛重：
- 335 g
AZ 200ST-T-AS 101190950一般数据
- 执行机构监测：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
AZ 200ST-T-AS 101190950一般数据
- 执行机构监测：
- Ja
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
AZ 200ST-T-AS 101190950安全评估
- 规则：
- EN IEC 60947-5-3
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 4,00 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AZ 200ST-T-AS 101190950安全评估
- 规则：
- EN IEC 60947-5-3
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 4,00 x 10⁻⁹ /h
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
AZ 200ST-T-AS 101190950机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 最大工作速度：
- 0,2 m/s
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZ 200ST-T-AS 101190950机械数据
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 锁定力：
- 30 N
- 最大工作速度：
- 0,2 m/s
- 外壳盖安装螺钉的最小拧紧力矩：
- 0,7 Nm
- 外壳盖安装螺钉的最大拧紧力矩：
- 1 Nm
- 笔记：
- Torx T10
AZ 200ST-T-AS 101190950符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离，典型：
- 6,5 mm
- 安全切换距离ONE Sao：
- 4 mm
- 安全开关距离OFF Sar：
- 30 mm
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
AZ 200ST-T-AS 101190950符合EN IEC 60947-5-3的机械数据和开关距离
- 切换距离，典型：
- 6,5 mm
- 安全切换距离ONE Sao：
- 4 mm
- 安全开关距离OFF Sar：
- 30 mm
- 滞后（开关距离），最大值：
- 1,5 mm
- 重复性R：
- 0,5 mm
AZ 200ST-T-AS 101190950机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung
AZ 200ST-T-AS 101190950机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung

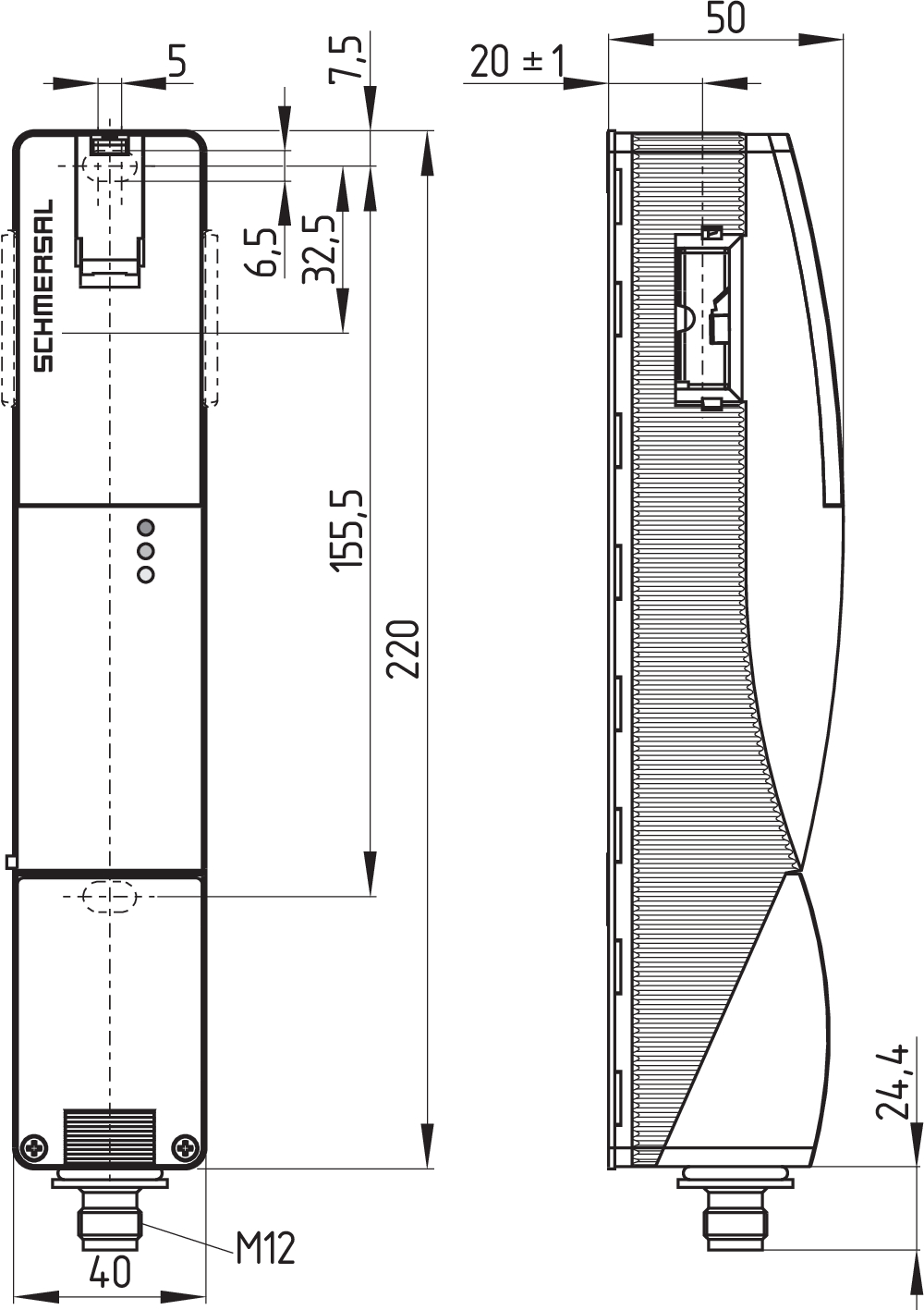

AZ 200ST-T-AS 101190950机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 220 mm
AZ 200ST-T-AS 101190950机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 40 mm
- 传感器的高度：
- 220 mm
AZ 200ST-T-AS 101190950环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
AZ 200ST-T-AS 101190950环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
AZ 200ST-T-AS 101190950环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 200ST-T-AS 101190950环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
AZ 200ST-T-AS 101190950电气数据
- 电流消耗：
- 50 mA
- 待机延迟，最大值：
- 4.000 ms
AZ 200ST-T-AS 101190950电气数据
- 电流消耗：
- 50 mA
- 待机延迟，最大值：
- 4.000 ms
AZ 200ST-T-AS 101190950来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AZ 200ST-T-AS 101190950来自AS接口的电气数据
- 设计工作电压：
- 26,5 ... 31,6 VDC (Verpolungsschutz)
AZ 200ST-T-AS 101190950AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-0.B.F.E
- AS-i，IO代码：
- 0x0
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Tür und Betätiger erkannt
- AS-i参数位，P1：
- Sicherheitsfreigabe
- AS-i参数位，P2：
- Statisch 0
- AS-i参数位，P3：
- Fehler
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AZ 200ST-T-AS 101190950AS接口规范中的电气数据
- AS-i版本：
- V 2.1
- AS-i配置文件：
- S-0.B.F.E
- AS-i，IO代码：
- 0x0
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xE
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Tür und Betätiger erkannt
- AS-i参数位，P1：
- Sicherheitsfreigabe
- AS-i参数位，P2：
- Statisch 0
- AS-i参数位，P3：
- Fehler
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
AZ 200ST-T-AS 101190950状态显示
- 备注（LED状态指示灯）：
- (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0
- (2) rote LED: Gerätefehler
- (3) gelbe LED: Gerätestatus
AZ 200ST-T-AS 101190950状态显示
- 备注（LED状态指示灯）：
- (1) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0
- (2) rote LED: Gerätefehler
- (3) gelbe LED: Gerätestatus
AZ 200ST-T-AS 101190950联系人分配
- 引脚1：
- AS-i +
- 引脚2：
- n.c. (≤ 30 VDC)
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c. (≤ 30 VDC)
AZ 200ST-T-AS 101190950联系人分配
- 引脚1：
- AS-i +
- 引脚2：
- n.c. (≤ 30 VDC)
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c. (≤ 30 VDC)
AZ 200ST-T-AS 101190950交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
AZ 200ST-T-AS 101190950交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
