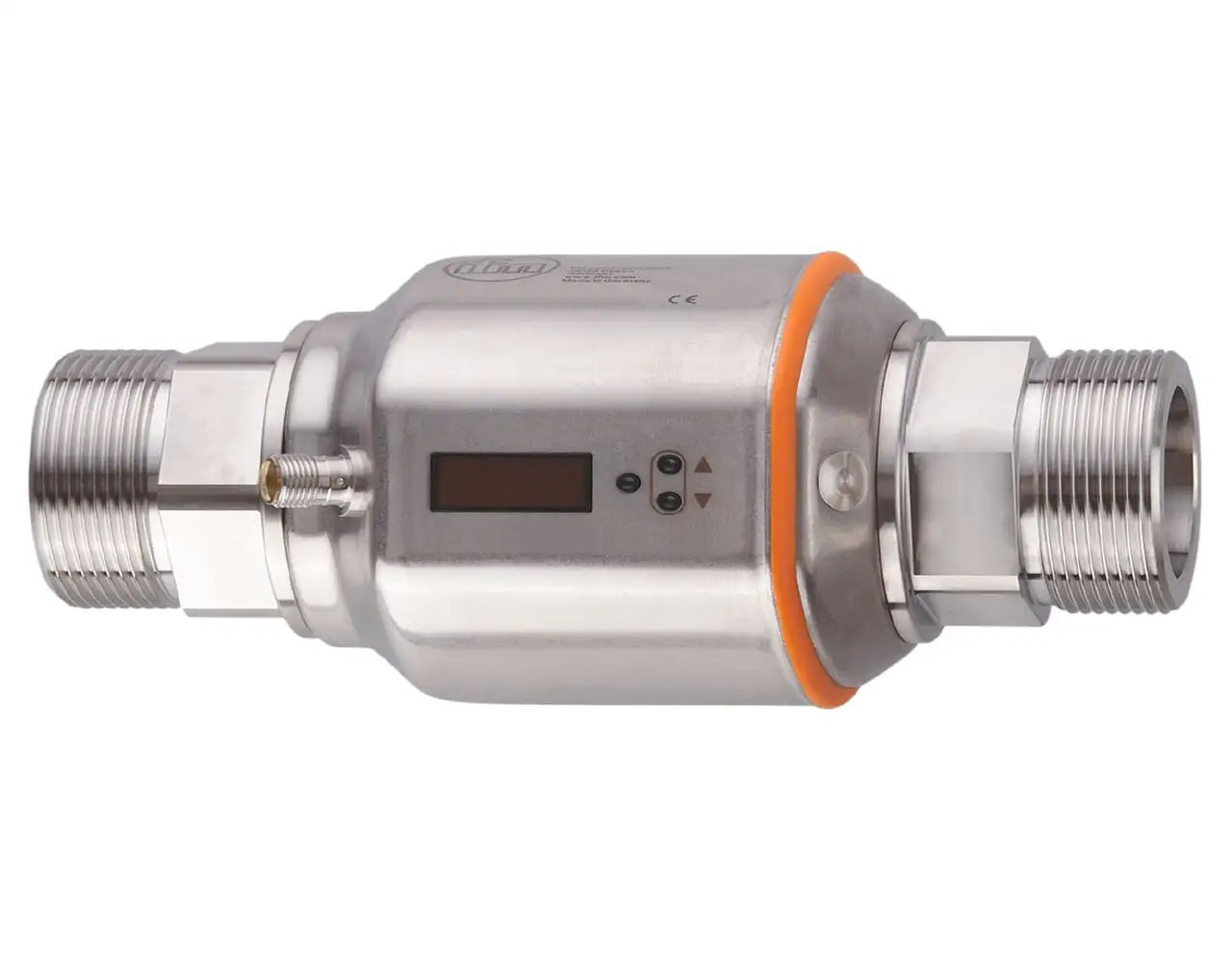

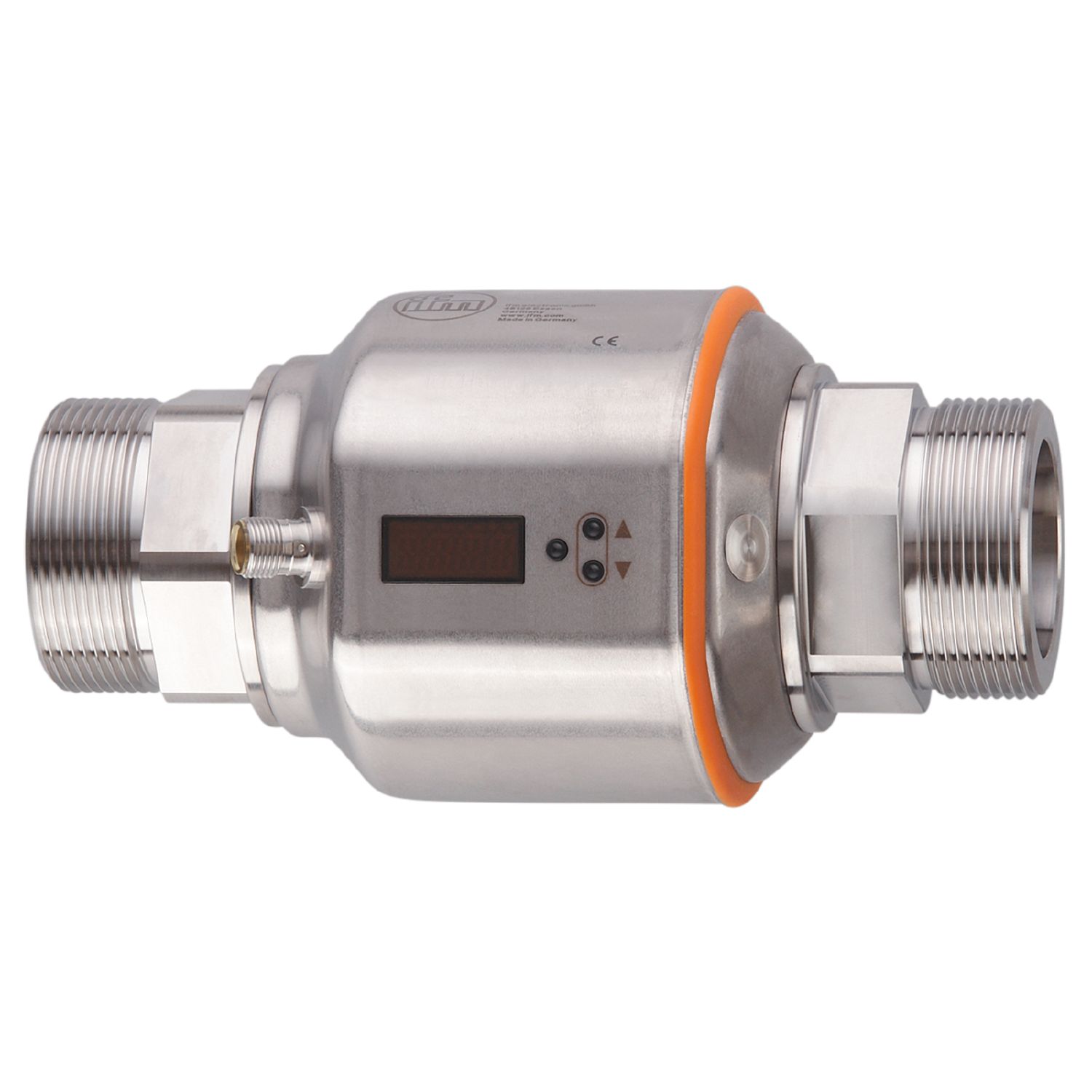

ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器
型号: SMR21XGXFRKG/US
订货号: SM9000
参考面价： 862.10 EUR
- 精确测量流量、消耗量和介质温度
- 高精度、再现性和测量动力学
- 精确的空管检测
- 具有开关、模拟和脉冲输出
- 易于阅读的4位LED显示屏
- 通过按钮进行方便的操作或通过IO链接进行参数化
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 基本属性
净重：3.176 KG
长度：117 mm
宽度：103 mm
高度：200 mm
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围：
- 5...300 l/min 0,3...18 m³/h
- 过程连接：
- Gewindeanschluss G 2 Außengewinde DN50 flachdichtend
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- Totalisatorfunktion; Leerrohrerkennung; für den industriellen Einsatz
- 装配：
- Anschluss an Rohrleitung durch Adapter
- 媒体：
- Leitfähige flüssige Medien; Wasser; wasserbasierte Medien
- 媒体上的注释：
- Leitfähigkeit: ≥ 20 µS/cm
- Viskosität: < 70 mm²/s (40 °C)
- Mediumtemperatur [°C]：
- -10...90
- Druckfestigkeit [bar]：
- 16
- Druckfestigkeit [MPa]：
- 1,6
- MAWP bei Applikationen gemäß CRN [bar]：
- 16
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 电气数据
- Betriebsspannung [V]：
- 18...32 DC; (nach SELV/PELV)
- Stromaufnahme [mA]：
- < 150
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 5
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 输入
- 输入：
- Zählerreset
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; Frequenzsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 250; (je Ausgang)
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (skalierbar)
- Max. Bürde [Ω]：
- 500
- Analogausgang Spannung [V]：
- 0...10; (skalierbar)
- Min. Lastwiderstand [Ω]：
- 2000
- 脉冲输出：
- Durchflussmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
- Frequenz des Ausgangs [Hz]：
- 0,1...10000
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 测量/调整范围
- 测量范围：
- 5...300 l/min 0,3...18 m³/h
- 显示区域：
- -360...360 l/min -21,6...21,6 m³/h
- 决议：
- 0,5 l/min 0,02 m³/h
- 切换点SP：
- 6,5...300 l/min 0,4...18 m³/h
- 折返点rP：
- 5...298,5 l/min 0,3...17,9 m³/h
- 模拟起点ASP：
- 0...240 l/min 0...14,4 m³/h
- 模拟终点AEP：
- 60...300 l/min 3,6...18 m³/h
- 低容量抑制LFC：
- < 15 l/min < 0,9 m³/h
- 步长：
- 0,5 l/min 0,02 m³/h
- 测量动力学：
- 1:60
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 准确性、偏差
- Genauigkeit (im Messbereich)：
- ± (0,8 % MW + 0,5 % MEW)
- 重复精度：
- ± 0,2% MEW
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 响应时间
- Ansprechzeit [s]：
- 0,35; (dAP = 0)
- Einstellbare Verzögerungszeit dS, dr [s]：
- 0...50
- Dämpfung Prozesswert dAP [s]：
- 0...5
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 软件，编程
- 参数选项：
- Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungs-/Frequenz-/Impulsausgang; Anlaufüberbrückungszeit; Display abschaltbar; Anzeigeeinheit; Leerrohrerkennung
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 3
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 5
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 391
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 环境条件
- Umgebungstemperatur [°C]：
- -10...60
- Lagertemperatur [°C]：
- -25...80
- 保护类型：
- IP 65; IP 67
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 批准和测试
- EMC：
- DIN EN 60947-5-9
- 注册会计师批准：
- Modellnummer 004MI
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 1,5 % FS
- Q (min) 0,3 m³/h
- Q (t) -
- Q (max) 18 m³/h
- Mediumtemperatur -10...70°C
- 抗冲击性：
- DIN EN 60068-2-27 20 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 5 g (10...2000 Hz)
- MTTF [Jahre]：
- 85
- UL认证：
- Zulassungsnummer UL I008
- File Nummer UL E174189
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 机械数据
- Gewicht [g]：
- 3176
- Abmessungen [mm]：
- 117 x 103 x 200
- 材料：
- 1.4404 (Edelstahl / 316L); 1.4571 (Edelstahl / 316Ti); PEI; FKM; PBT-GF20; TPE-U
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); 1.4571 (Edelstahl / 316Ti); PEEK; Centellen; FKM
- 过程连接：
- Gewindeanschluss G 2 Außengewinde DN50 flachdichtend
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 显示器和控件
- 陈列：
- Anzeigeeinheit 6 x LED, grün (l/min, m³/h, l, m³, 10³, °C)
- Schaltzustand 2 x LED, gelb
- Messwerte alphanumerische Anzeige, 4-stellig
- Programmierung alphanumerische Anzeige, 4-stellig
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 配件
- 交货范围：
- Dichtungen: 2, Centellen
- Aufkleber
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- 包装单元：
- 1 Stück
ifm SMR21XGXFRKG/US SM9000 磁感应流量传感器 电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
