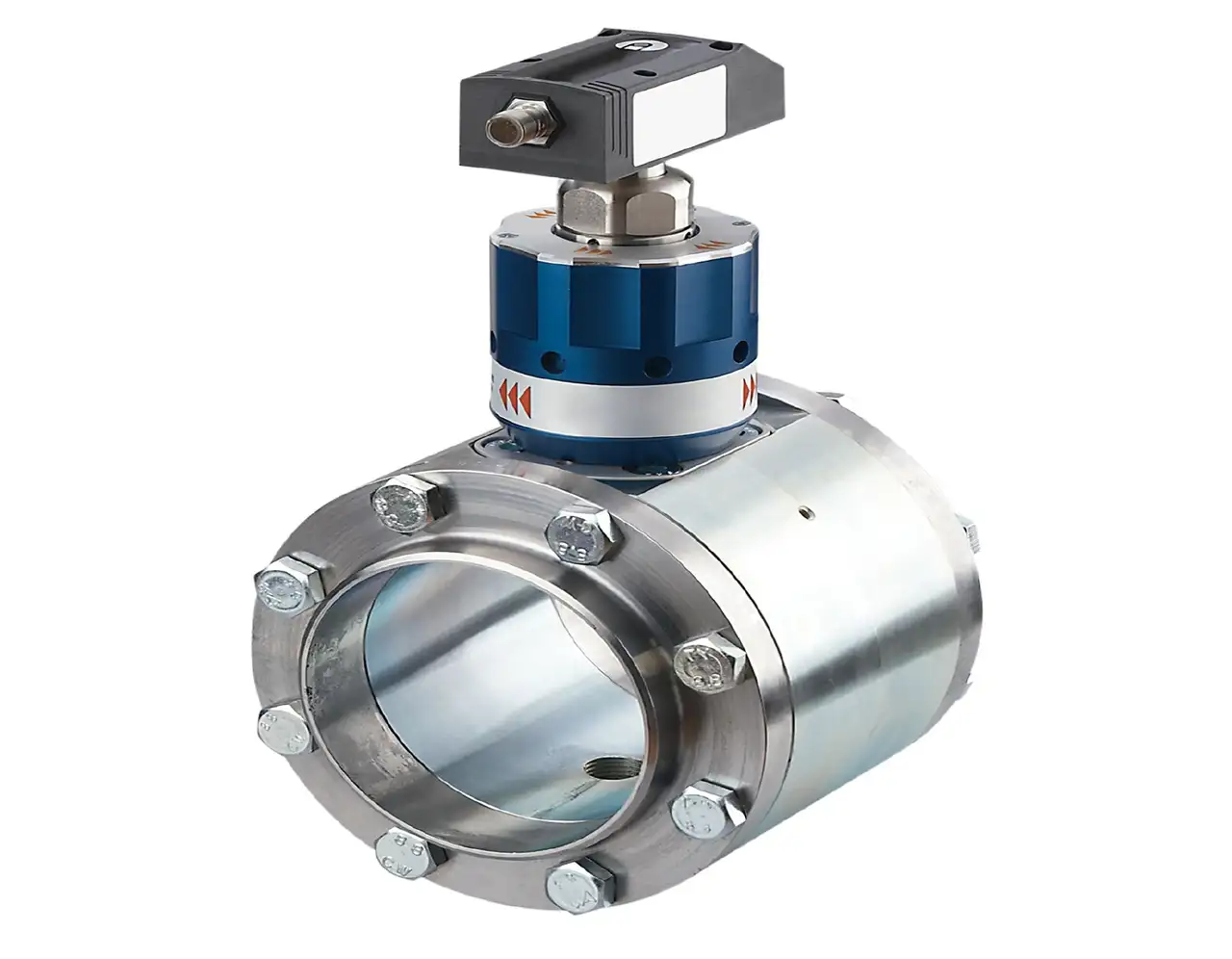

SDG4"/METRIS PB DN100 SS LM SDG107
SDG4"/METRIS PB DN100 SS LM SDG107基本信息
型号: SDG4"/METRIS PB DN100 SS LM
订货号: SDG107
- 流量和消耗的精确测量
- 高精度、再现性和测量动力学
- 用于检测工作压缩空气
- 具有开关、模拟和脉冲输出
- 易于阅读的4位LED显示屏
SDG4"/METRIS PB DN100 SS LM SDG107基本属性
净重：16.003 KG
SDG4"/METRIS PB DN100 SS LM SDG107产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- 测量范围[m³/h]：
- 15...4400
- 过程连接：
- Flansch DN100 gemäß:DIN EN 10220
SDG4"/METRIS PB DN100 SS LM SDG107应用领域
- 应用：
- Totalisatorfunktion
- 媒体：
- Betriebsdruckluft
- 媒体上的注释：
- Luftqualität ISO 8573-1
- Klasse 141
- Klasse 344
- 介质温度[°C]：
- 0...60
- 抗压强度[bar]：
- 16
- 抗压强度[MPa]：
- 1,6
SDG4"/METRIS PB DN100 SS LM SDG107电气数据
- 工作电压[V]：
- 19...30 DC
- 电流消耗[mA]：
- < 100
- 防护等级：
- III
- 极性反接保护：
- ja
- 待机延迟时间[s]：
- 0,5
SDG4"/METRIS PB DN100 SS LM SDG107输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
SDG4"/METRIS PB DN100 SS LM SDG107输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; Impulssignal; (konfigurierbar)
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- 最大电压降开关输出DC[V]：
- 2
- 开关输出DC的恒流容量[mA]：
- 250; (je Ausgang)
- 模拟输出数量：
- 1
- 模拟输出电流[mA]：
- 4...20; (skalierbar)
- 最大负荷[OH]：
- 500
- 脉冲输出：
- Verbrauchsmengen-Zähler
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
SDG4"/METRIS PB DN100 SS LM SDG107测量/调整范围
- 测量范围[m³/h]：
- 15...4400
- 显示范围[m³/h]：
- 0...5320
SDG4"/METRIS PB DN100 SS LM SDG107准确性、偏差
- 精度（在测量范围内）：
- ± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (Klasse 141 /; Klasse 344)
SDG4"/METRIS PB DN100 SS LM SDG107响应时间
- 响应时间[s]：
- 0,1; (dAP = 0)
SDG4"/METRIS PB DN100 SS LM SDG107环境条件
- 环境温度°C：
- 0...60
- 储存温度[°C]：
- -20...85
- 最大允许相对湿度[%]：
- 90
- 保护类型：
- IP 65
SDG4"/METRIS PB DN100 SS LM SDG107批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- 抗振动性：
- DIN IEC 68-2-6 5 g (55...2000 Hz)
- MTTF[年]：
- 214
SDG4"/METRIS PB DN100 SS LM SDG107机械数据
- 重量[g]：
- 16003
- 材料：
- PBT-GF20; PC; PC; 1.4301 (Edelstahl / 304); FKM; Messblock: 1.4301 (Edelstahl / 304)
- 与介质接触的材料：
- 1.4401 (Edelstahl / 316); 1.4301 (Edelstahl / 304); Keramik glaspassiviert; PEEK; Polyester; FKM; Aluminium eloxiert; 1.4301 (Edelstahl / 304)
- 过程连接：
- Flansch DN100 gemäß:DIN EN 10220
SDG4"/METRIS PB DN100 SS LM SDG107评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- Mess-, Anzeige- und Einstellbereiche beziehen sich auf den Normvolumenstrom nach DIN ISO 2533.
- Hinweise zu Installation und Betrieb entnehmen Sie bitte der Bedienungsanleitung.
- 包装单元：
- 1 Stück
SDG4"/METRIS PB DN100 SS LM SDG107电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
