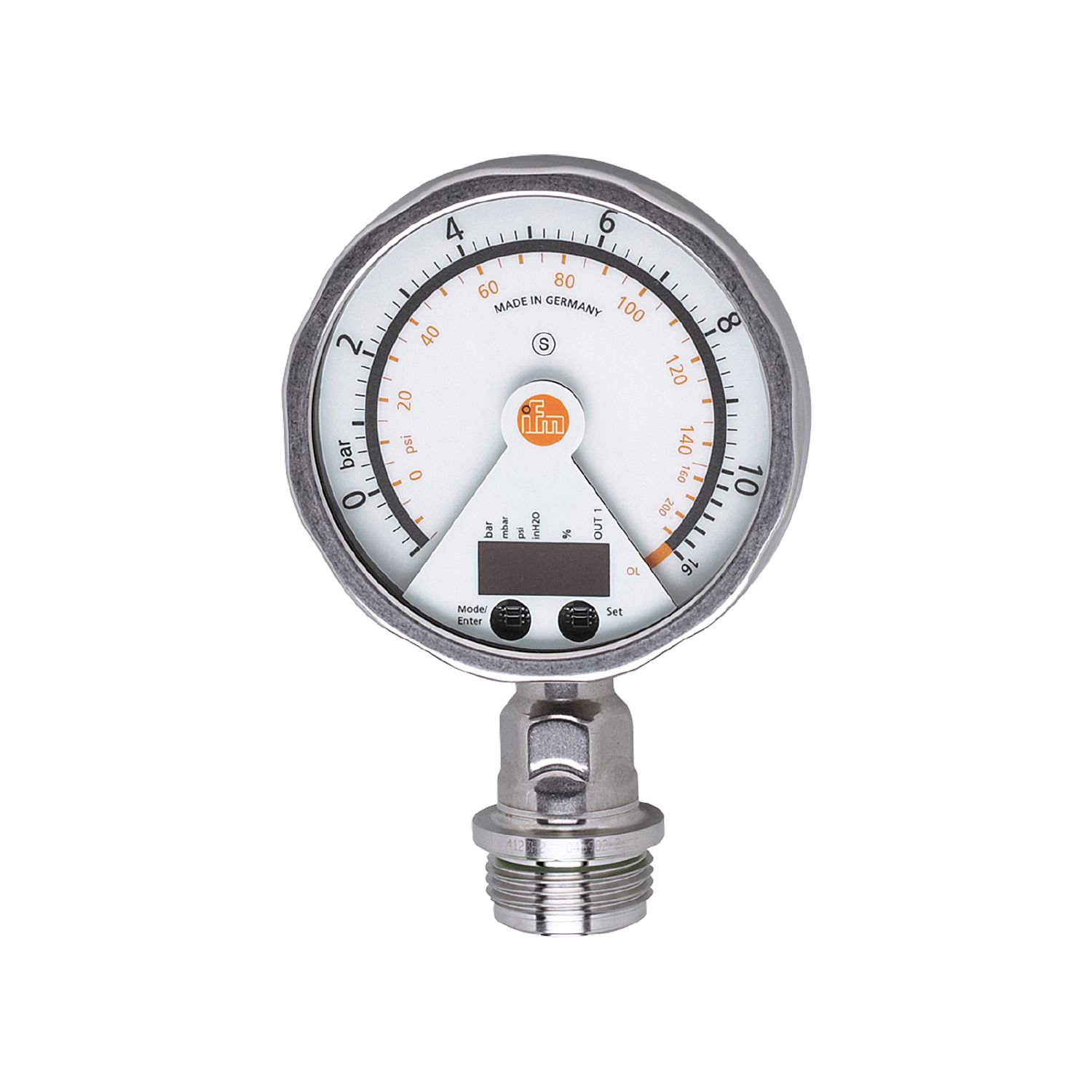

ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器
型号: PG-010-REA01-MFRKG/US/ /P
订货号: PG2794
参考面价： 663.00 EUR
- 模拟显示器、压力开关和变送器一体化
- 即使从远处看，可读性也很好
- 带LED条形图的可旋转显示器，用于显示切换点
- 食品和饮料行业要求的卫生、坚固的不锈钢外壳
- 用于CIP和SIP工艺的前冲洗工艺连接
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 基本属性
长度：153 mm
宽度：100 mm
高度：57 mm
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- 测量范围：
- -1...10 bar -14,5...145 psi
- 过程连接：
- Gewindeanschluss G 1 Außengewinde Aseptoflex Vario
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- Frontbündig für die Lebensmittel- und Getränkeindustrie
- 媒体：
- Pastöse und feststoffhaltige Medien; Flüssige und gasförmige Medien
- Mediumtemperatur [°C]：
- -25...125; (145 max. 1h)
- 最小爆破压力：
- 150 bar 2175 psi
- 耐压性：
- 50 bar 725 psi
- 打印类型：
- Relativdruck; Vakuum
- 无死区：
- ja
- MAWP bei Applikationen gemäß CRN [bar]：
- 50
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 电气数据
- Betriebsspannung [V]：
- 18...32 DC
- Stromaufnahme [mA]：
- < 70; (24 V)
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- 6
- 看门狗集成：
- ja
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Analogsignal; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 1
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 250
- Schaltfrequenz DC [Hz]：
- 50
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20, invertierbar; (skalierbar)
- Max. Bürde [Ω]：
- (Ub - 10 V) / 20 mA
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 测量/调整范围
- 测量范围：
- -1...10 bar -14,5...145 psi
- 切换点SP：
- -0,98...16 bar -14,2...232 psi
- 折返点rP：
- -1...15,98 bar -14,5...231,8 psi
- 模拟起点：
- -1...13,5 bar -14,5...195,7 psi
- Analogendpunkt [bar]：
- 1,5...16
- 步骤为：
- 0,01 bar 0,1 psi
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 准确性、偏差
- Schaltpunktgenauigkeit [% der Spanne]：
- < ± 0,2; (Turn down 1:1)
- Wiederholgenauigkeit [% der Spanne]：
- < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1)
- Kennlinienabweichung [% der Spanne]：
- < ± 0,2; (Turn down 1:1 , Linearität, einschließlich Hysterese und Wiederholgenauigkeit , Grenzpunkteinstellung nach DIN EN IEC 62828-1)
- Linearitätsabweichung [% der Spanne]：
- < ± 0,15; (Turn down 1:1)
- Hystereseabweichung [% der Spanne]：
- < ± 0,15; (Turn down 1:1)
- Langzeitstabilität [% der Spanne]：
- < ± 0,1; (Turn down 1:1; pro Jahr)
- Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K]：
- < ± 0,05; (0...70 °C)
- Temperaturkoeffizient Spanne [% der Spanne / 10 K]：
- < ± 0,15; (0...70 °C)
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 响应时间
- Ansprechzeit [ms]：
- < 10
- Dämpfung Prozesswert dAP [s]：
- 0,01...30
- Dämpfung Analogausgang dAA [s]：
- 0,01...30
- Sprungantwortzeit Analogausgang [ms]：
- 25
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 环境条件
- Umgebungstemperatur [°C]：
- -25...80
- Lagertemperatur [°C]：
- -40...100
- 保护类型：
- IP 67; IP 69K
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5/1 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- 抗冲击性：
- DIN IEC 68-2-27 50 g (11 ms)
- 抗振动性：
- DIN IEC 68-2-6 20 g (10...2000 Hz)
- MTTF [Jahre]：
- 100
- 批准说明：
- Werkszertifikat als download unter www.factory-certificate.ifm verfügbar
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 机械数据
- Gewicht [g]：
- 520,1
- Abmessungen [mm]：
- 153 x 100 x 57
- 材料：
- 1.4404 (Edelstahl / 316L); PA; FKM; PTFE; Sichtscheibe: Sicherheitsverbundglas 4 mm
- 与介质接触的材料：
- Keramik (99,9 % Al2O3); 1.4435 (Edelstahl / 316L); Oberflächenbeschaffenheit: Ra < 0,4 / Rz 4; PTFE
- 最小压力循环：
- 100 Millionen
- 过程连接：
- Gewindeanschluss G 1 Außengewinde Aseptoflex Vario
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 显示器和控件
- 陈列：
- Anzeigeeinheit 2 x LED, grün
- Schaltzustand LED, gelb
- Schaltpunkte LED-Ring, rot
- Funktionsanzeige alphanumerische Anzeige, rot 4-stellig
- Messwerte Analoganzeige, 0...350° verdrehbar, Zeiger in stromlosem Zustand nicht sichtbar
- Messwerte alphanumerische Anzeige, rot 4-stellig
- 可用比例：
- ja
- Erweiterter Anzeigebereich max.：
- 16 bar 232 psi
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 评论
- 评论：
- Kennlinienabweichung im erweiterten Anzeigebereich: 1,5 % der Spanne
- Schaltpunktgenauigkeit im erweiterten Anzeigebereich: 1,5 % der Spanne
- 包装单元：
- 1 Stück
ifm PG-010-REA01-MFRKG/US/ /P PG2794 带模拟显示屏的前冲洗压力传感器 电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
