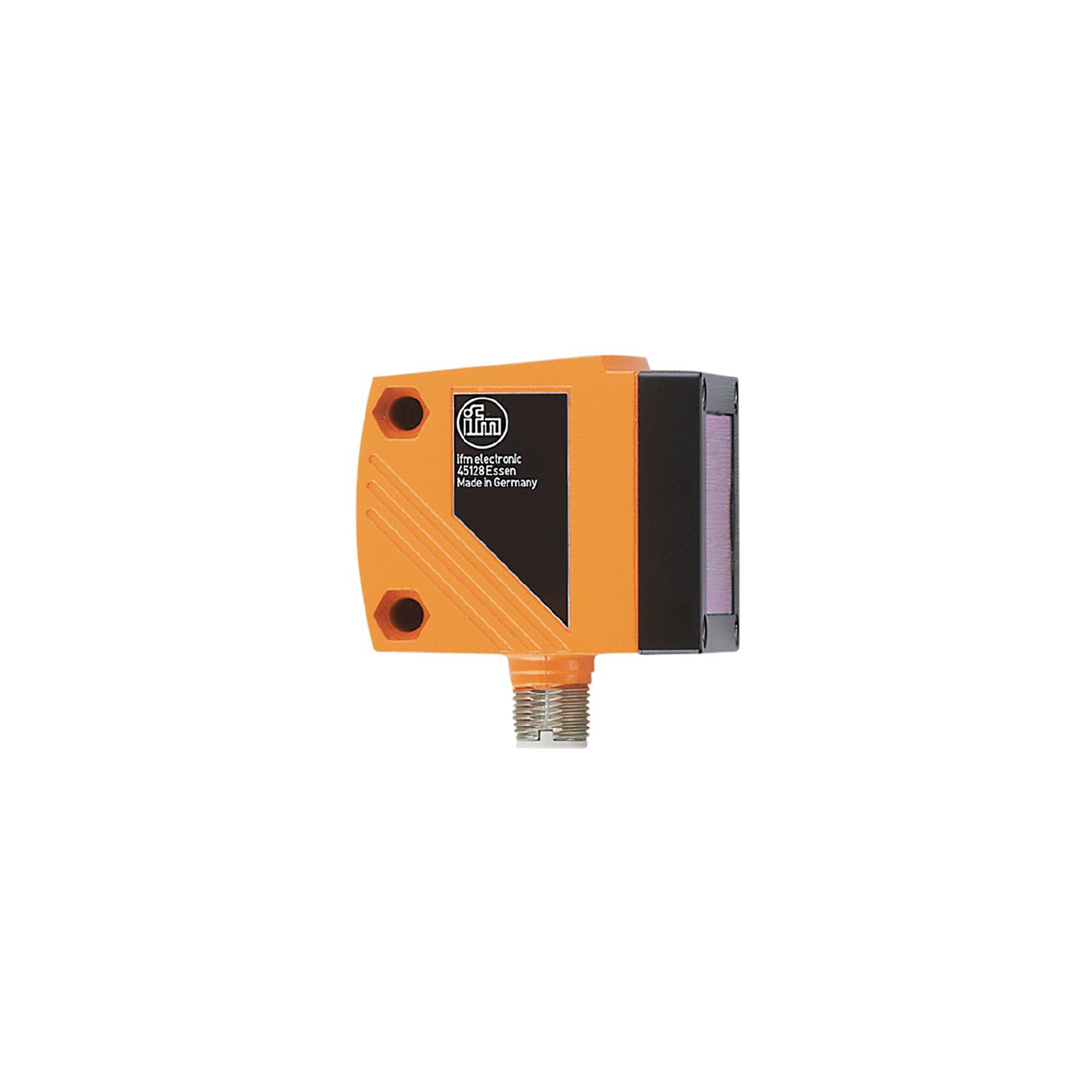

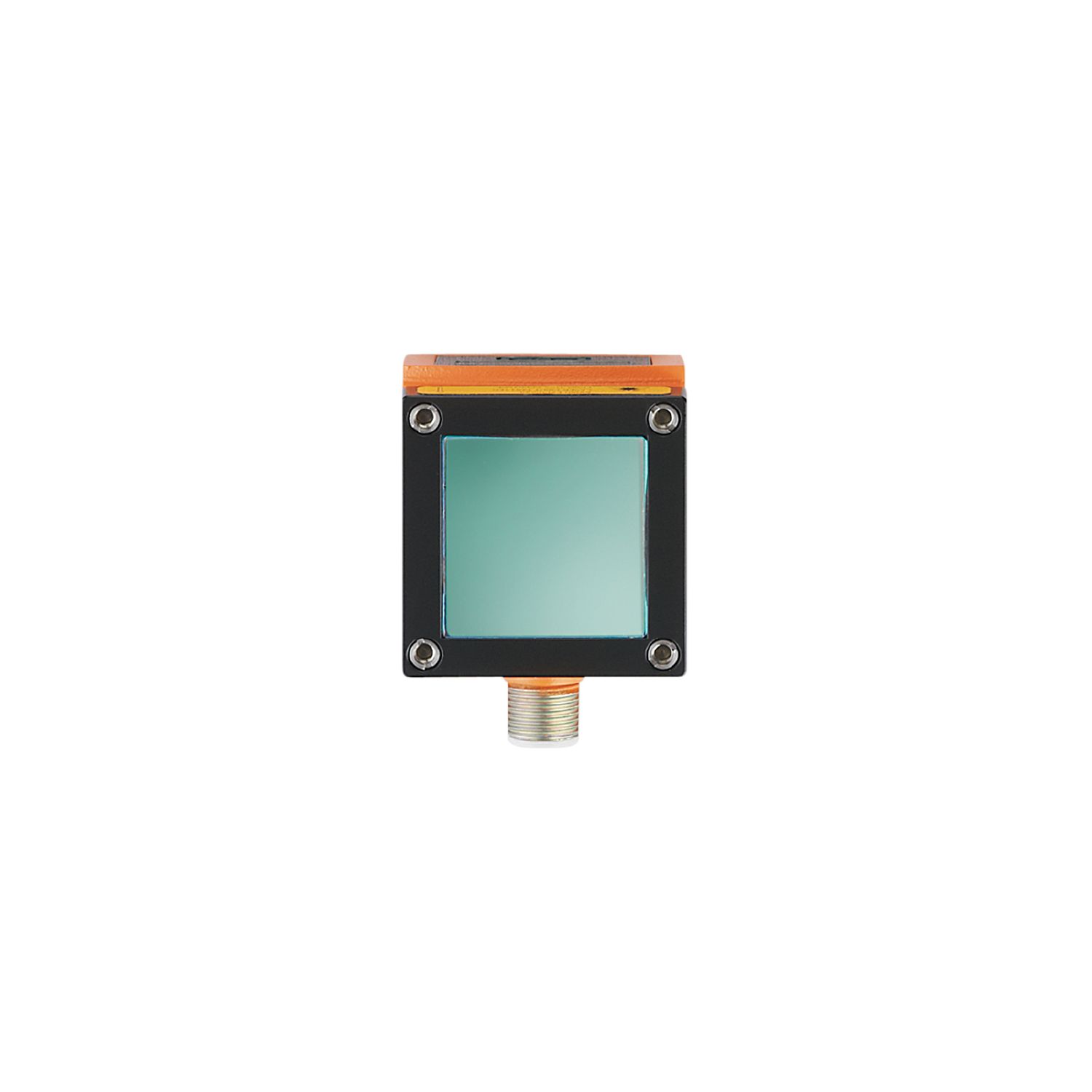

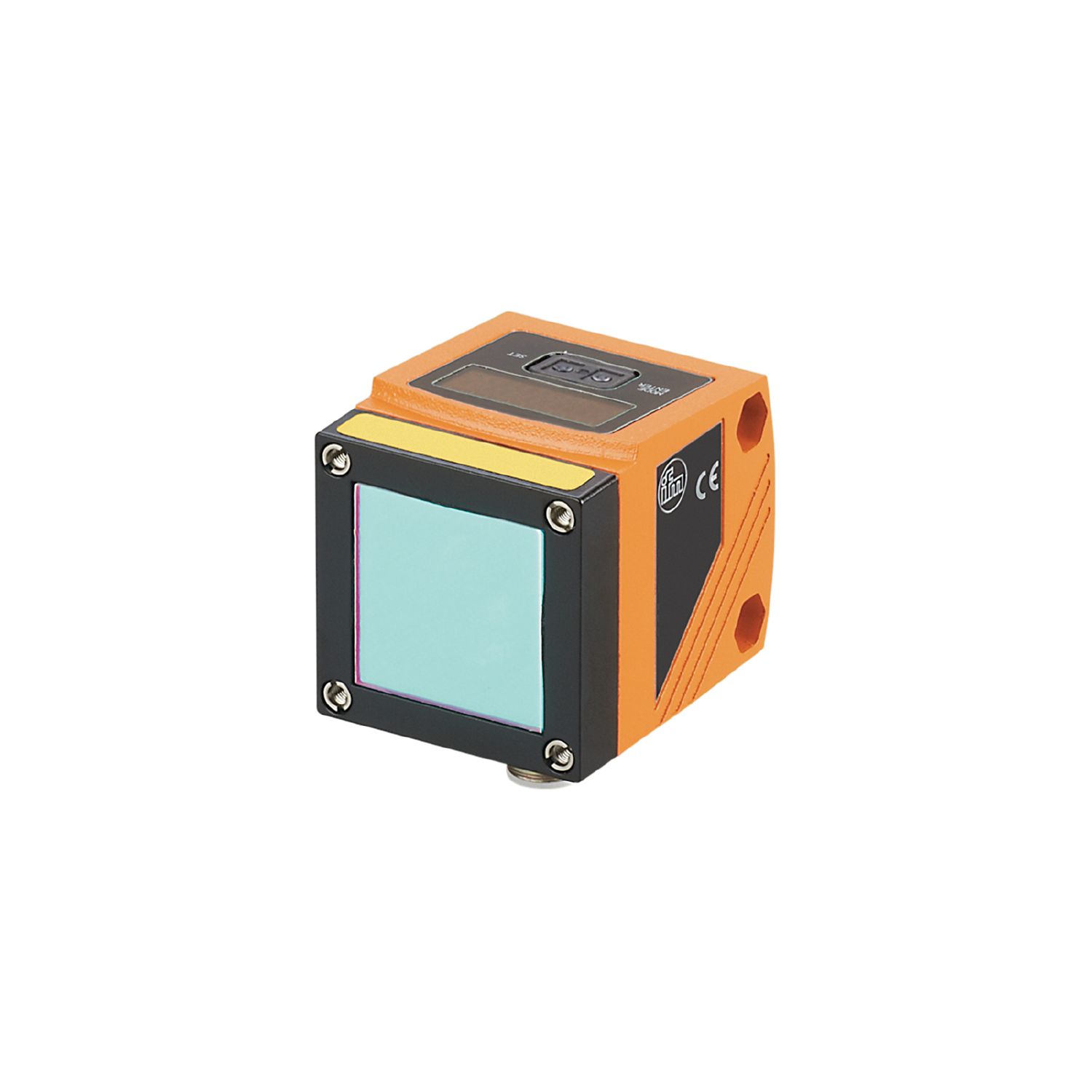

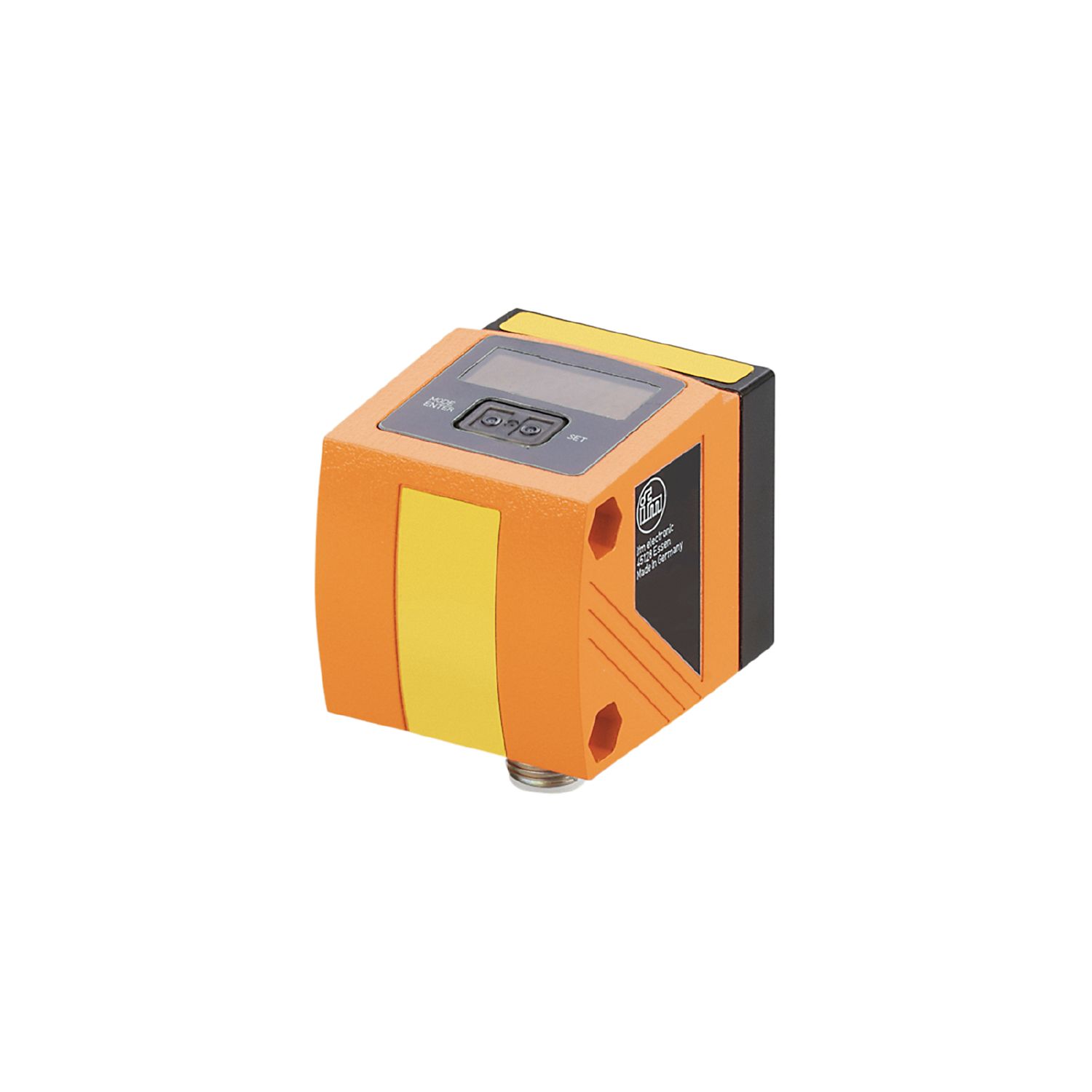

O1DLF3KG/IO-LINK O1D155
基本信息
型号: O1DLF3KG/IO-LINK
订货号: O1D155
- 可靠的光学距离测量，长距离可达6米
- 两个开关输出，其中一个可编程为模拟输出
- 可扩展的测量范围和可调节的窗口功能
- 汽车行业要求的1级激光防护
- 性价比很高
基本属性
净重：0.243 KG
长度：59 mm
宽度：42 mm
高度：52 mm
产品特点
- 灯的类型：
- Rotlicht
- 激光安全等级：
- 1
- 住房：
- Quaderförmig
电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 150
- 防护等级：
- III
- 极性反接保护：
- ja
- 灯的类型：
- Rotlicht
- Wellenlänge [nm]：
- 650
- Typ. Lebensdauer [h]：
- 50000
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
输出
- 输出总数：
- 2
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (programmierbar)
- Strombelastbarkeit je Ausgang [mA]：
- 200
- 模拟输出数量：
- 1
- Analogausgang Strom [mA]：
- 4...20; (IEC 61131-2)
- Max. Bürde [Ω]：
- 250
- Analogausgang Spannung [V]：
- 0...10; (IEC 61131-2)
- Min. Lastwiderstand [Ω]：
- 5000
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
覆盖范围
- Max. Lichtfleckbreite [mm]：
- 8
- Max. Lichtfleckhöhe [mm]：
- 8
- 光点尺寸适用于：：
- 6 m
- Hintergrundausblendung [m]：
- 6...100
测量/调整范围
- Messbereich [m]：
- 0,3...6; (weißes Papier 200 x 200 mm 90 % Remission)
- Messfrequenz [Hz]：
- 1...33
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Function class
- Bezeichnung
- 0x1 Smart Sensor Profil
- 0x8000 Device Identification
- 0x8002 Process Data Variable
- 0x8003 Device Diagnosis
- 0x8004 Teach Channel
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 2
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 6
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 812
环境条件
- Umgebungstemperatur [°C]：
- -10...60
- 保护类型：
- IP 67
批准和测试
- EMC：
- EN 60947-5-2
- 激光安全等级：
- 1
- 激光安全注意事项：
- Achtung: Laserlicht
- Laserklasse: 1
- EN / IEC60825-1:2007
- EN / IEC60825-1:2014
- Entspricht 21 CFR Part 1040 mit Ausnahme der Abweichungen in Übereinstimmung mit der Laser Notice Nr. 50, Juni 2007.
- MTTF [Jahre]：
- 186
机械数据
- Gewicht [g]：
- 243
- 住房：
- Quaderförmig
- Abmessungen [mm]：
- 59 x 42 x 52
- 材料：
- Gehäuse: Zinkdruckguss; Frontscheibe: Glas; LED-Fenster: PC
显示器和控件
- 陈列：
- Schaltzustand 2 x LED, gelb
- Betrieb LED, grün
- Abstandswert, Programmierung alphanumerische Anzeige, 4-stellig
配件
- 配件可选：
- Abdeckscheibe, E21133
评论
- 评论：
- Betriebsspannung "supply class 2" gemäß cULus
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A
