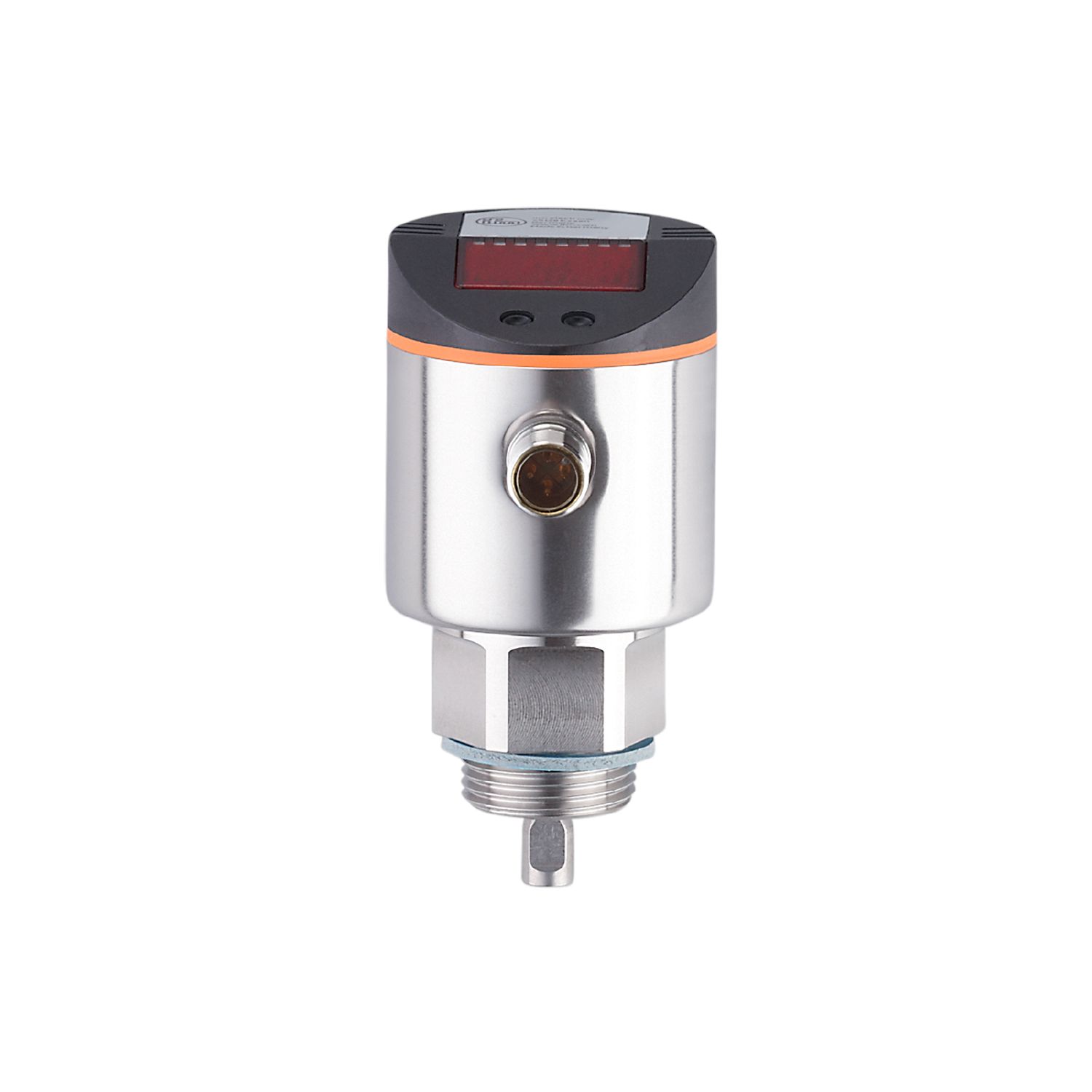

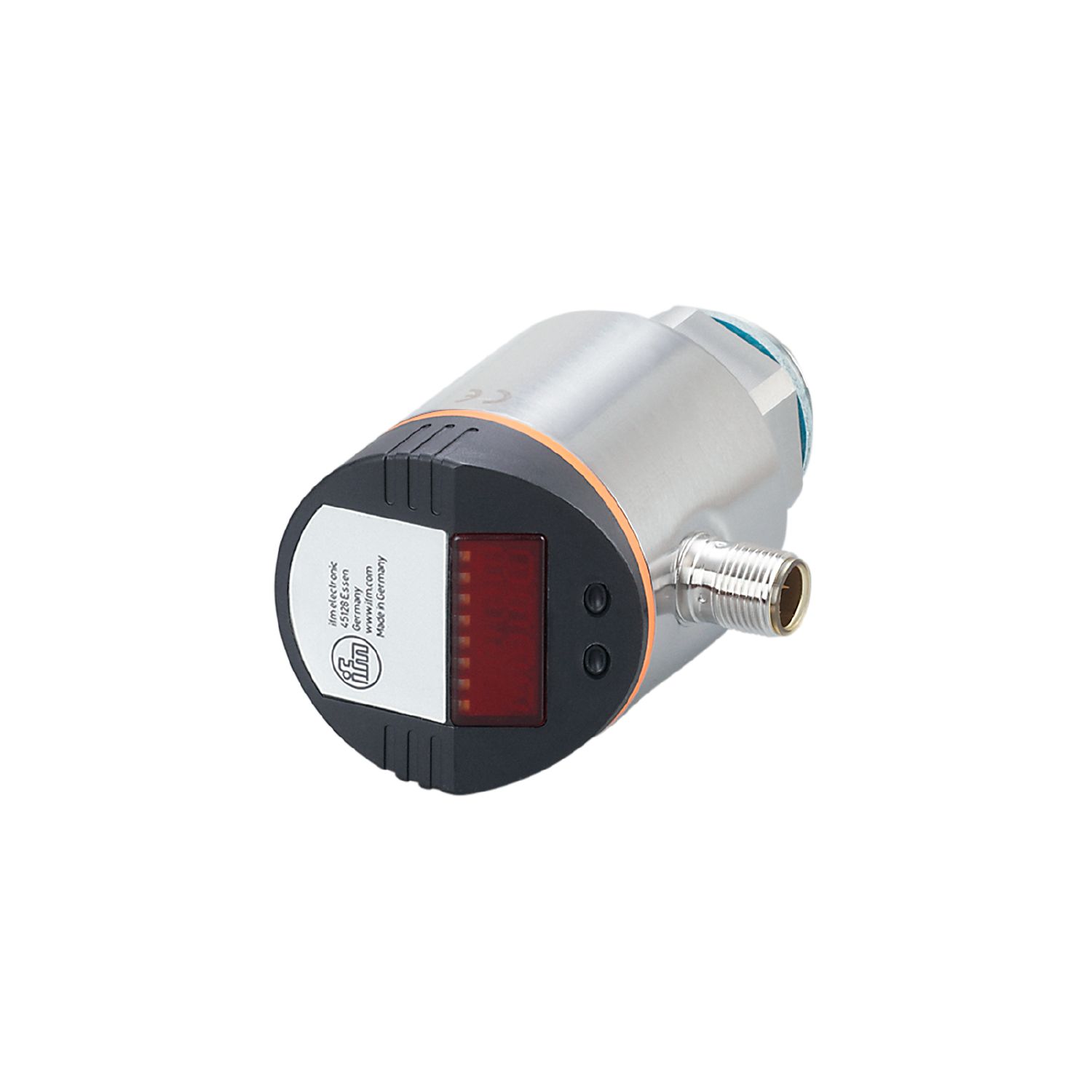

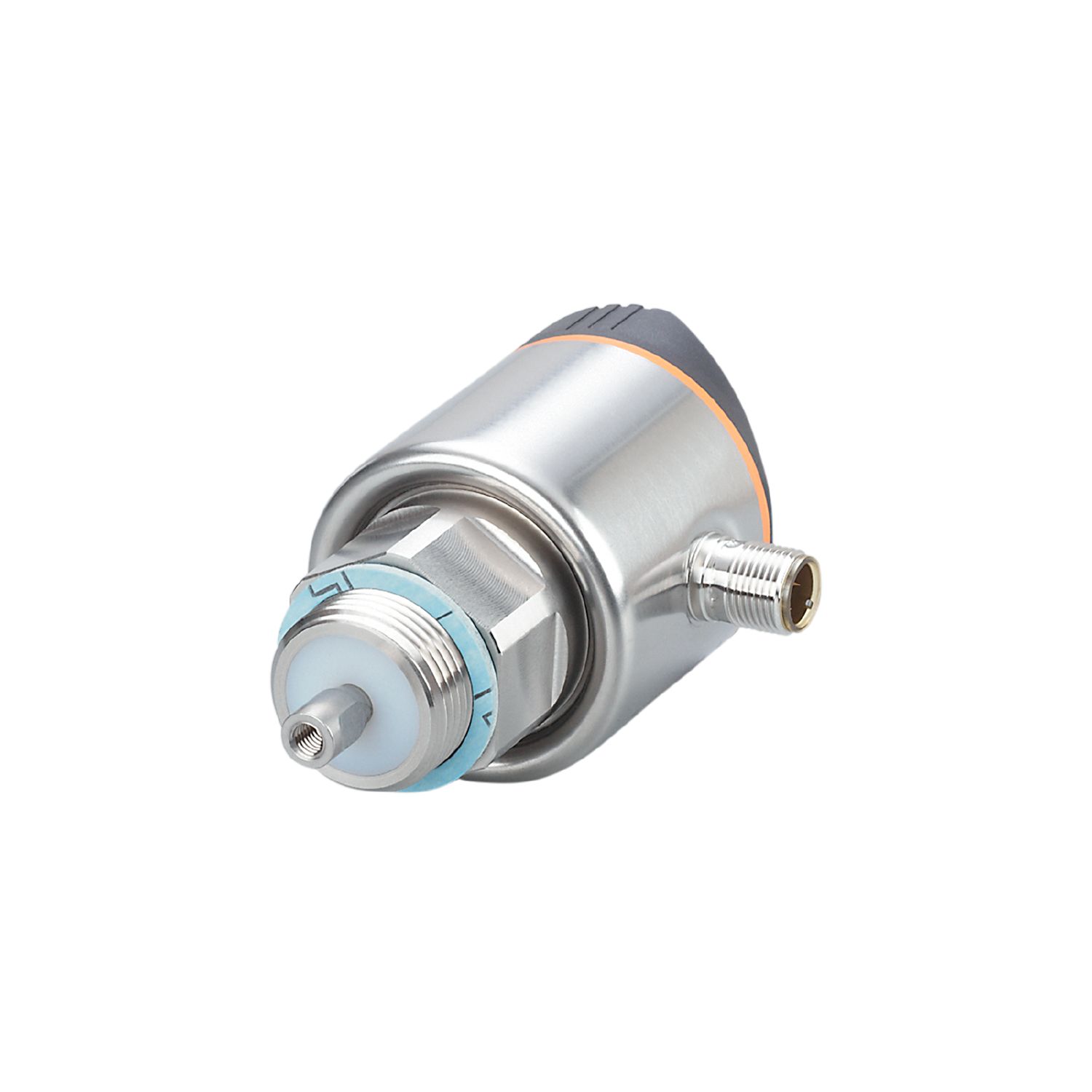

ifmLR0000B-BR34AQPKG/US LR7000
基本信息
型号: LR0000B-BR34AQPKG/US
订货号: LR7000
参考面价： 360.30 EUR
- 用于储罐和容器的可靠液位监测
- 适用于水、油和冷却润滑剂
- 易于阅读的4位LED显示屏
- 由评估电子设备和探杆组成的模块化系统
- 缩短探杆以适应不同的容器高度
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
- Stablänge L [mm]：
- 100...1600
- 过程连接：
- Gewindeanschluss G 3/4 Außengewinde
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- für den industriellen Einsatz
- 媒体：
- Flüssige Medien
- 介质介电常数：
- ≥ 1,8; (bei Medien mit DK 1,8...5 (z. B. Öle) ist zum Betrieb ein Koaxialrohr erforderlich)
- 推荐媒体：
- Wasser; wasserbasierte Medien; Öle; ölbasierte Medien
- 不适合：
- Siehe Bedienungsanleitung, Kapitel "Bestimmungsgemäße Verwendung".
- Prozesstemperatur [°C]：
- -25...80; (90 < 1 h ; siehe Hinweis unter Bemerkungen)
- Druckfestigkeit [bar]：
- 16
- Vakuumfestigkeit [mbar]：
- -1000
- MAWP bei Applikationen gemäß CRN [bar]：
- 16
电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 30
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 3
- 测量原理：
- Geführte Mikrowelle
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; IO-Link
- 电气版本：
- PNP
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 200
- 短路保护：
- ja
- 短路保护版本：
- thermisch, getaktet
- 耐过载：
- ja
测量/调整范围
- Stablänge L [mm]：
- 100...1600
- Aktiver Bereich A [mm]：
- L-40; (bei Einstellung auf Öl und ölbasierte Medien: L-60)
- Inaktiver Bereich I1 / I2 [mm]：
- 30 / 10; (bei Einstellung auf Öl und ölbasierte Medien: 30 / 30)
- Messfrequenz [Hz]：
- 4
准确性、偏差
- Wiederholgenauigkeit [mm]：
- ± 5
- Messfehler [mm]：
- ± 7
- Offsetfehler [mm]：
- 5
- Auflösung [mm]：
- 1
- 每10 K的温度影响：
- ± 0,2 %
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9 CDV
- 配置文件：
- kein Profil
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 1
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 2,3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 8
环境条件
- Umgebungstemperatur [°C]：
- -25...60
- Lagertemperatur [°C]：
- -40...85
- 保护类型：
- IP 67
批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3 im geschlossenen Metallbehälter
- DIN EN 61000-6-4 im Kunststoff- oder offenen Metallbehälter
- 抗冲击性：
- DIN EN 60068-2-27 50 g (11 ms) / 25 g (6 ms) mit Referenzstab 0,5 m
- 抗振动性：
- DIN EN 60068-2-6 5 g (10...2000 Hz) / 1 g (5...200 Hz) mit Referenzstab 0,5 m
- MTTF [Jahre]：
- 233
- UL认证：
- Zulassungsnummer UL H007
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 381,7
- Abmessungen [mm]：
- Ø 50 / L = 99
- 材料：
- 1.4301 (Edelstahl / 304); 1.4404 (Edelstahl / 316L); FKM; PBT; PC; PEI; TPE-V
- 与介质接触的材料：
- 1.4305 (Edelstahl / 303); Sondenanschluss: 1.4435 (Edelstahl / 316L); PTFE; FKM; Dichtung: NBR faserverstärkt
- 过程连接：
- Gewindeanschluss G 3/4 Außengewinde
显示器和控件
- 陈列：
- Anzeigeeinheit 3 x LED, grün
- Schaltzustand 2 x LED, gelb
- Füllstand alphanumerische Anzeige, 4-stellig
- Parametrierung alphanumerische Anzeige, 4-stellig
评论
- 笔记：
- Bitte beachten Sie den Technischen Hinweis unter "Downloads"; Für hohe Prozesstemperaturen gilt: Maßgeblich ist die Temperatur am Prozessanschluss. Die tatsächliche Mediumtemperatur kann höher ausfallen.
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
