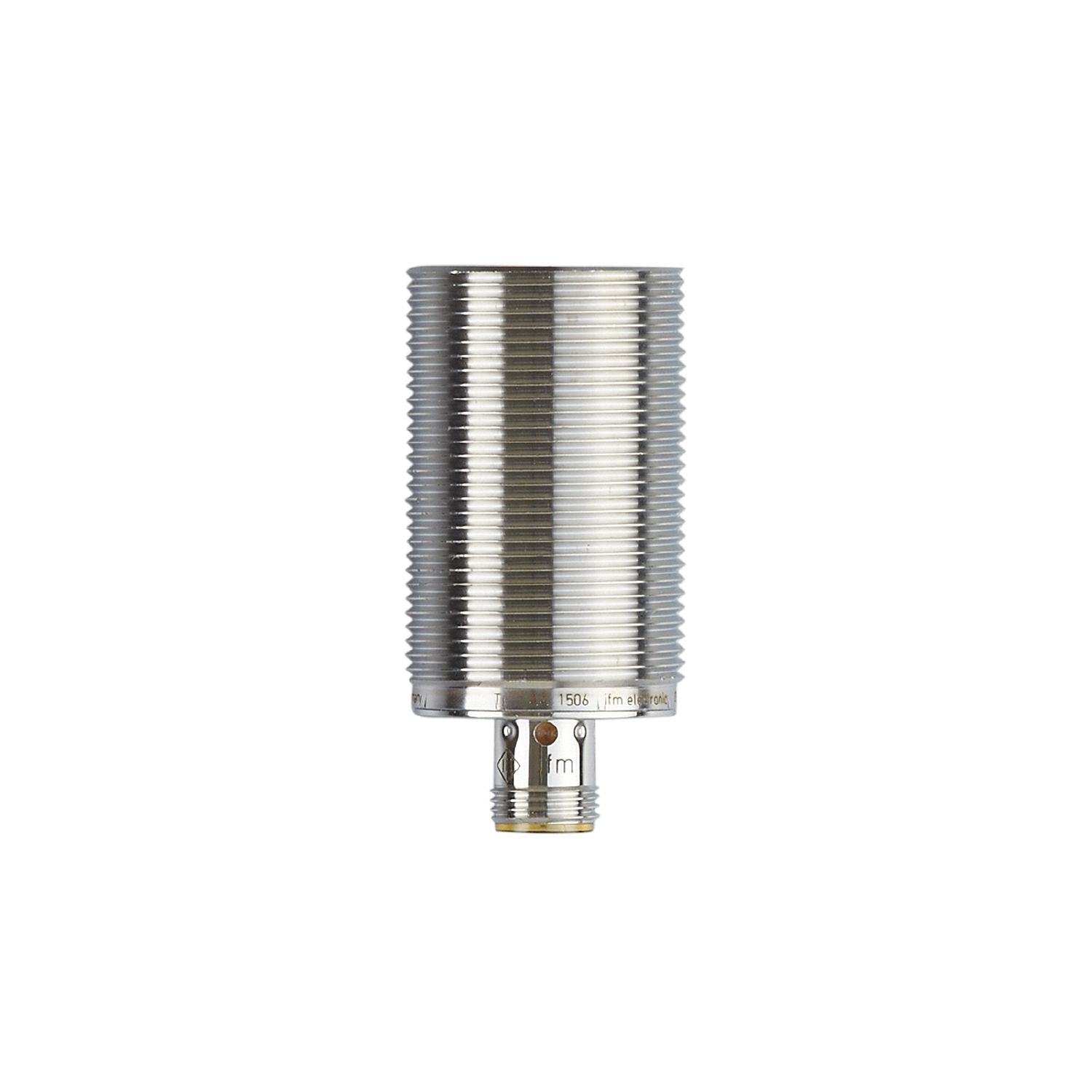

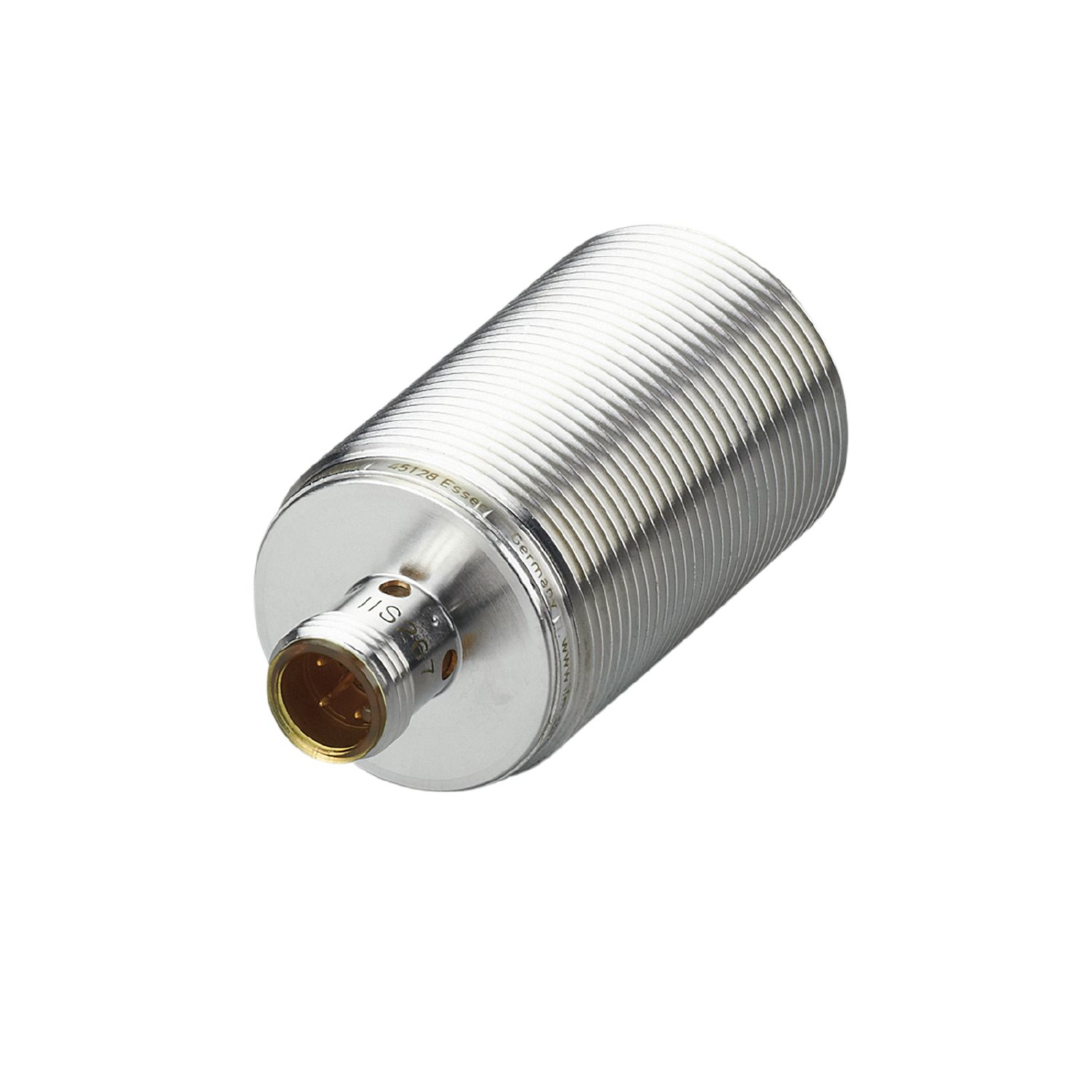

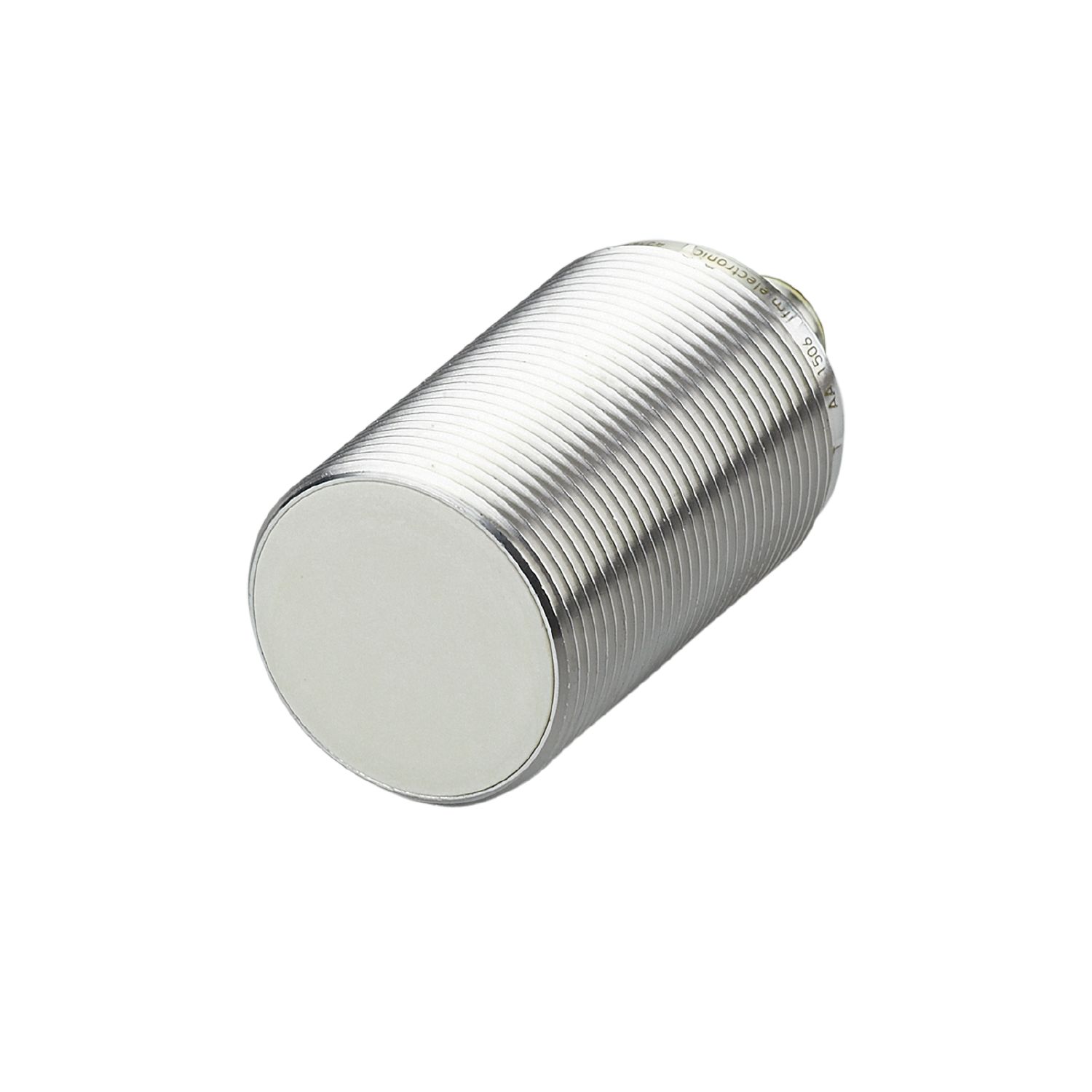

ifmIIK3015BBPKG/K1/V4A/US-104 IIS282 感应传感器
基本信息
型号: IIK3015BBPKG/K1/V4A/US-104
订货号: IIS282
参考面价： 67.60 EUR
- 用于工业、移动、冷却和润滑应用
- 对恶劣工业环境的要求提供高度保护
- 校正系数1：所有金属的开关距离相同
- 非常高的开关频率
- 抗振动和冲击
基本属性
产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 15
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M30 x 1,5 / L = 60
应用领域
- 特殊功能：
- Vergoldete Kontakte; Erhöhter Schaltabstand; Korrekturfaktor K=1; Magnetfeldfest
- 应用：
- Material Handling; Kühlhaus / Schockfrosten; Einsatz in Industrie-, Mobil-, Kühl- und Schmiermittelanwendungen; Industrielle Anwendungen / Fabrikautomation
- 耐磁场：
- ja
- Max. Magnetfeldfestigkeit [mT]：
- 300
电气数据
- Betriebsspannung [V]：
- 10...30 DC
- Stromaufnahme [mA]：
- < 20
- 防护等级：
- III
- 极性反接保护：
- ja
输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Schaltfrequenz DC [Hz]：
- 2000
- 短路保护：
- ja
- 耐过载：
- ja
覆盖范围
- Schaltabstand [mm]：
- 15
- Realschaltabstand Sr [mm]：
- 15 ± 10 %
- Arbeitsabstand [mm]：
- 0...12,15
- 增加的切换距离：
- ja
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 1 / Messing: 1 / Aluminium: 1 / Kupfer: 1
- Hysterese [% von Sr]：
- 3...15
- Schaltpunktdrift [% von Sr]：
- -10...10
- 校正系数K=1：
- ja
环境条件
- Umgebungstemperatur [°C]：
- -40...85
- 保护类型：
- IP 65; IP 66; IP 67; IP 68; IP 69K
批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Klasse B
- 抗振动性：
- EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
- 抗冲击性：
- EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen
- 耐用的抗震性：
- EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen
- 快速温度变化：
- EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
- 盐雾试验：
- EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
- MTTF [Jahre]：
- 471
- 包含嵌入式软件：
- ja
- UL认证：
- Ta -25...70 °C
- Enclosure type Type 1
- Spannungsversorgung Limited Voltage/Current
- Zulassungsnummer UL A005
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 91,7
- 住房：
- Gewindebauform
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- M30 x 1,5 / L = 60
- 螺纹名称：
- M30 x 1,5
- 材料：
- 1.4404 (Edelstahl / 316L); aktive Fläche: LCP weiß; LED-Fenster: PEI; Befestigungsmuttern: 1.4404 (Edelstahl / 316L)
显示器和控件
- 陈列：
- Schaltzustand 4 x LED, gelb
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
