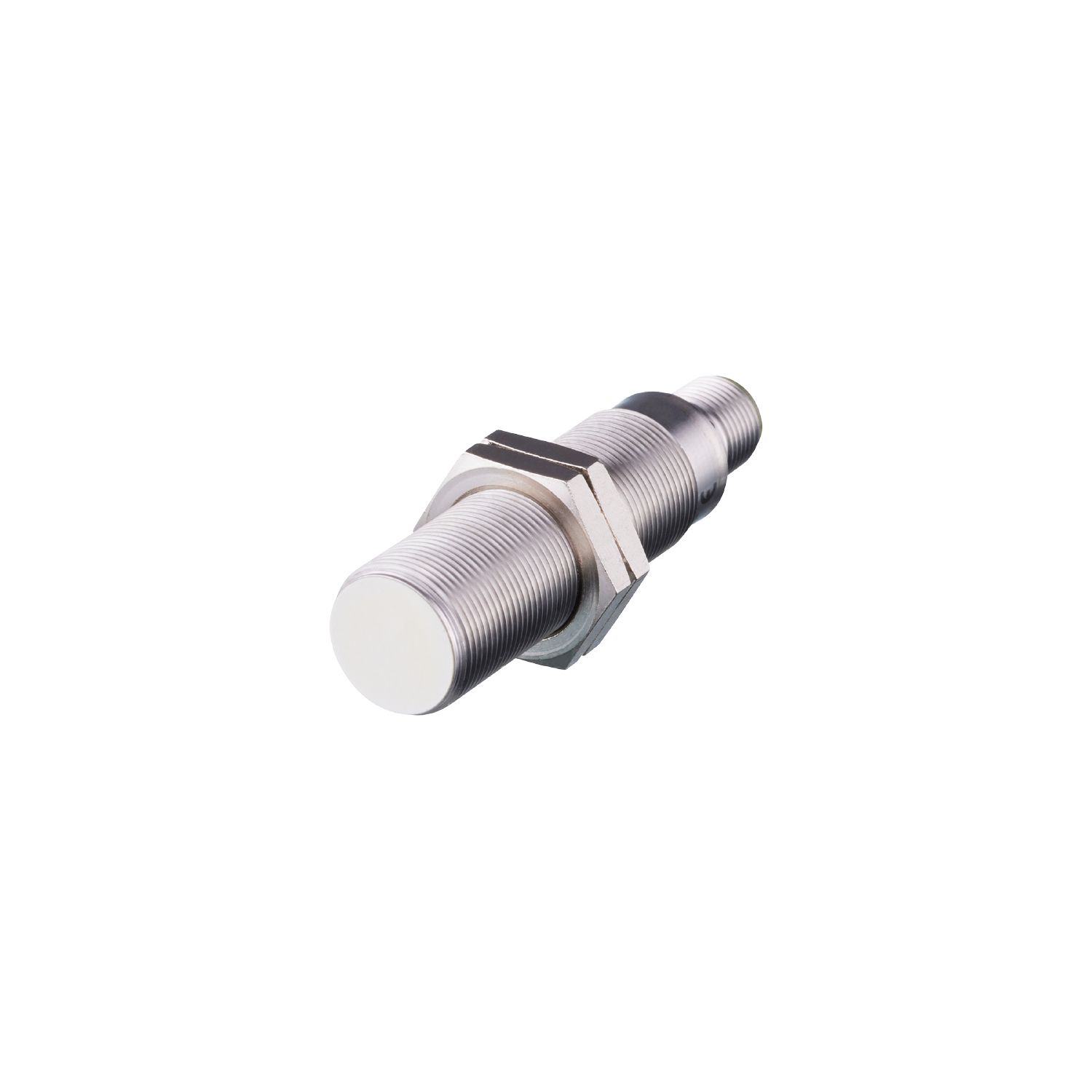

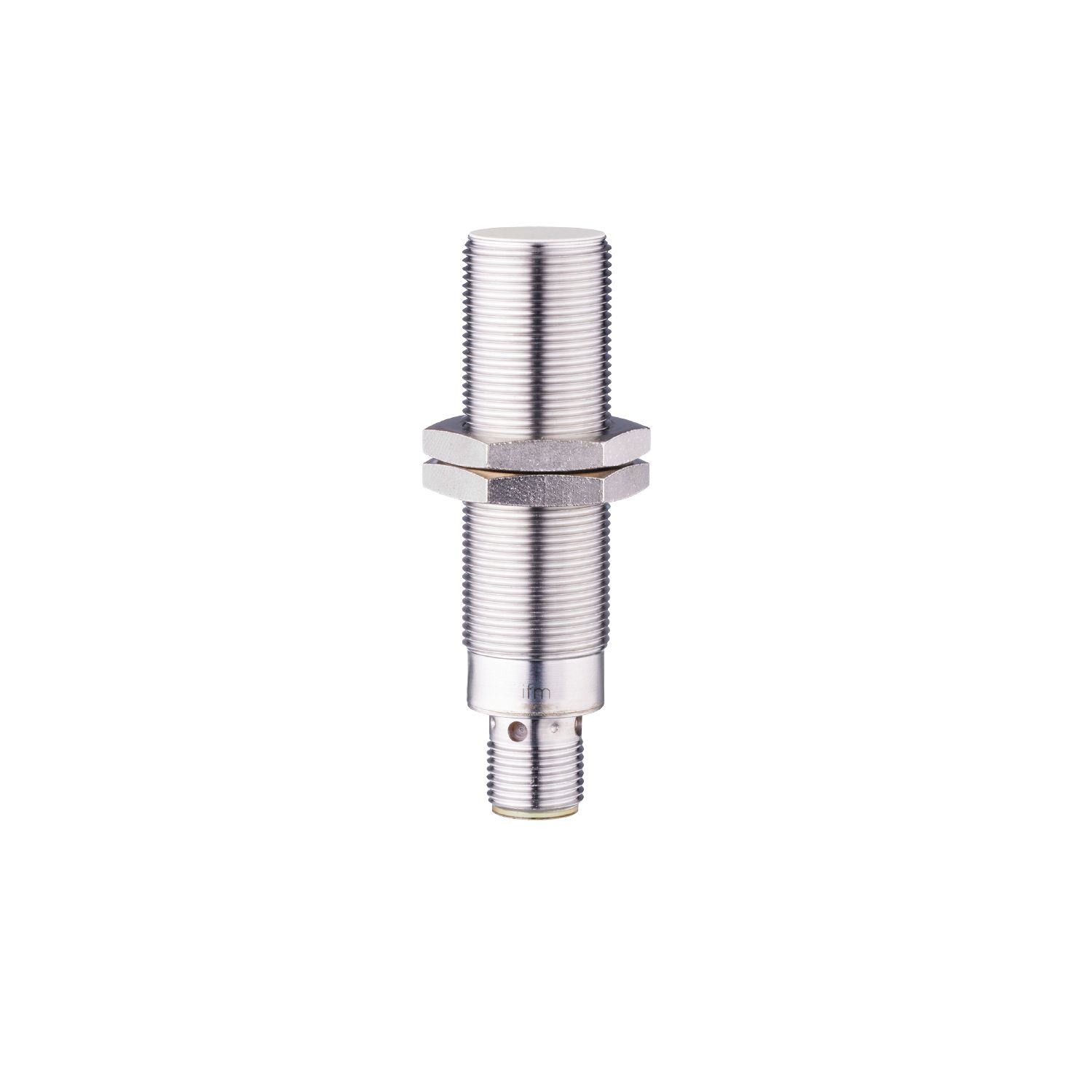

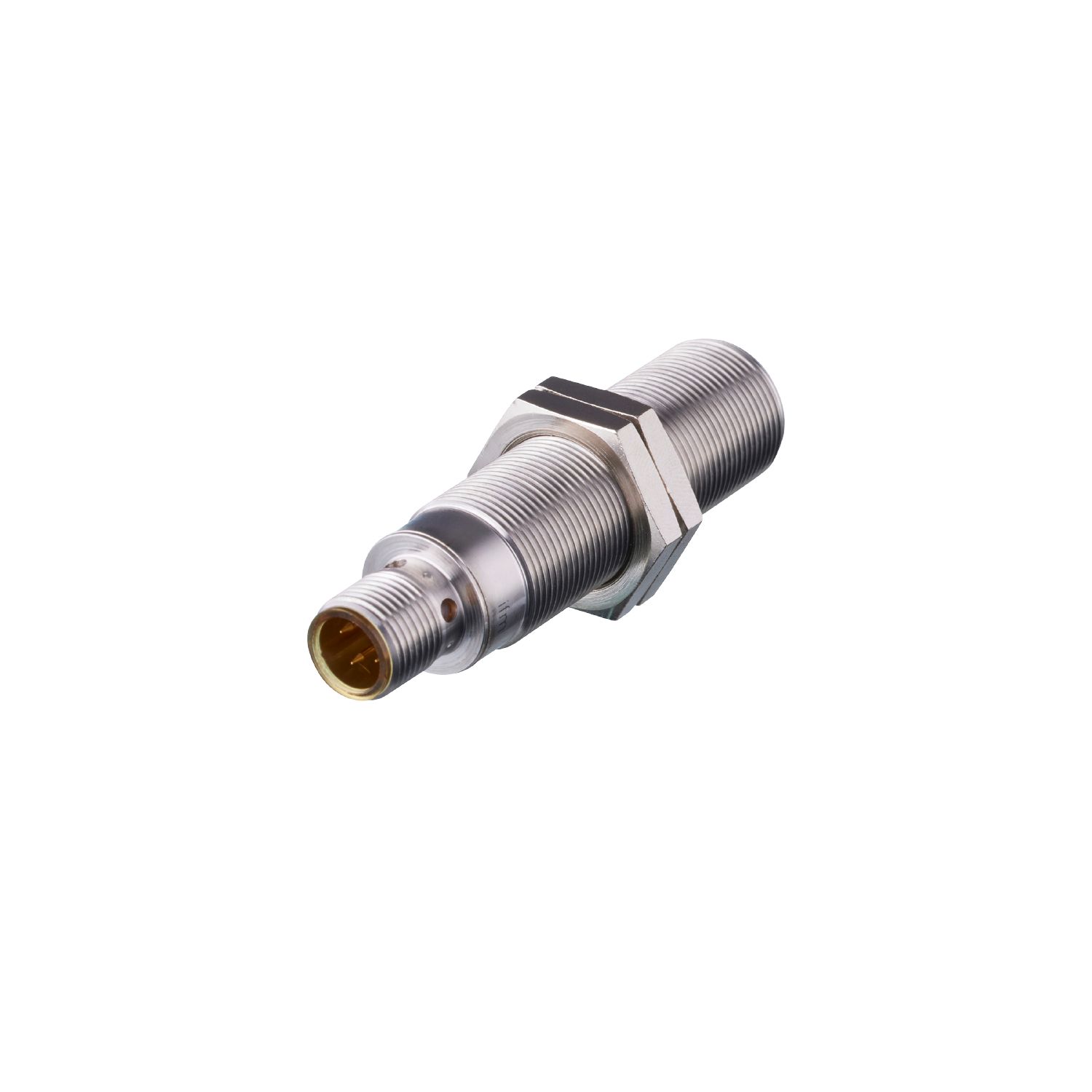

ifmIGK3008BBPKG/M/60V/US-104-DPS IGM204 感应传感器
基本信息
型号: IGK3008BBPKG/M/60V/US-104-DPS
订货号: IGM204
参考面价： 61.80 EUR
- 联邦汽车运输局E1型认证
- 工作温度范围广
- 高密封性，满足苛刻环境条件的要求
- 符合汽车标准的高EMC电阻
- 工作电压范围大
基本属性
产品特点
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 8
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M18 x 1 / L = 70
应用领域
- 特殊功能：
- Vergoldete Kontakte; Erhöhter Schaltabstand
- 应用：
- Einsatz in mobilen und rauen Anwendungen
电气数据
- Betriebsspannung [V]：
- 10...60 DC
- Stromaufnahme [mA]：
- < 10
- 防护等级：
- II
- 极性反接保护：
- ja
输出
- 电气版本：
- PNP
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 200
- Schaltfrequenz DC [Hz]：
- 200
- 短路保护：
- ja
- 短路保护版本：
- getaktet
- 耐过载：
- ja
覆盖范围
- Schaltabstand [mm]：
- 8
- Arbeitsabstand [mm]：
- 0...6,48
- 增加的切换距离：
- ja
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 0,7 / Messing: 0,5 / Aluminium: 0,45 / Kupfer: 0,35
- Hysterese [% von Sr]：
- 1...20
环境条件
- Umgebungstemperatur [°C]：
- -40...85
- 保护类型：
- IP 67; IP 69K
批准和测试
- EMC：
- Kfz-Bereich
- Störaussendung und Störfestigkeit: ECE R10 E1-Typgenehmigung
- Störfestigkeit nach DIN ISO 11452-2 100 V/m
- Leitungsgeführte Störgrößen in 24 V-Netzen nach ISO 7637-2: 2004 (Puls 1 bis 4) und ISO16750-2: 2012 (Load dump)
- Impuls 1 2a 2b 3a 3b 4 Load dump
- Schärfegrad III III III III III III Test A
- Ausfallkriterium C A C A A C C
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 10 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-5 Surge 0,5 kV Netz line to line
- EN 61000-4-6 HF leitungsgebunden 10 V
- EN 55011 Klasse B
- 抗振动性：
- EN 60068-2-6 Fc 20 g (10...3000 Hz) / -20...50 °C
- 50 Frequenzzyklen, 1 Oktave/Minute, in 3 Achsen
- 抗冲击性：
- EN 60068-2-27 Ea 100 g 11 ms Halbsinus; je 3 Schocks in jede Richtung der 3 Koordinatenachsen / -40...85 °C
- 耐用的抗震性：
- EN 60068-2-27 40 g 6 ms; je 4000 Schocks in jede Richtung der 3 Koordinatenachsen / -20...50 °C
- 快速温度变化：
- EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 Zyklen
- 盐雾试验：
- EN 60068-2-52 Kb Schärfegrad 5 (4 Prüfzyklen)
- MTTF [Jahre]：
- 1110
- UL认证：
- Ta 0...40 °C
- Enclosure type Type 1
- Spannungsversorgung Hazardous voltage
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 53,4
- 住房：
- Gewindebauform
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- M18 x 1 / L = 70
- 螺纹名称：
- M18 x 1
- 材料：
- Gehäuse: Edelstahl; aktive Fläche: LCP; Befestigungsmuttern: Messing
显示器和控件
- 陈列：
- Schaltzustand 4 x 90° LED, gelb
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
