ifm E60193

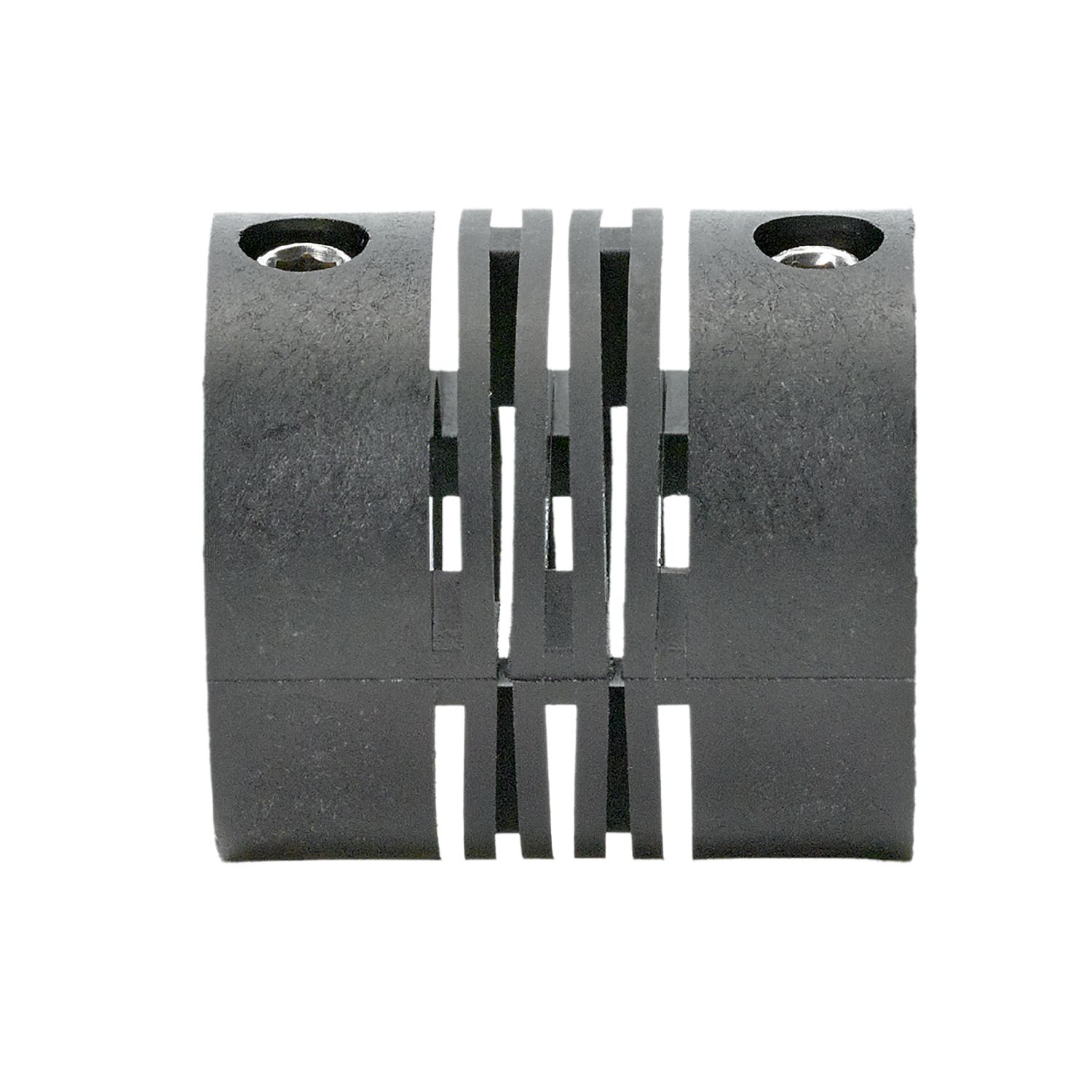

E60193 · Coupling 25-10-10-24-SV Spielfreie Übertragung von Drehbewegungen Wirksame Schwingungsdämpfung Guter Ausgleich von Fluchtungsfehlern Geringe Drehfedersteife Kleine Rückstellkräfte

正在准备报价入口;若无法继续,请启用 JavaScript。
1 / 2
基本信息
型号: E60193
参考面价: €50.30 ≈ ¥370.24 查看汇率详情 →
Coupling 25-10-10-24-SV
Spielfreie Übertragung von Drehbewegungen
Wirksame Schwingungsdämpfung
Guter Ausgleich von Fluchtungsfehlern
Geringe Drehfedersteife
Kleine Rückstellkräfte
- Spielfreie Übertragung von Drehbewegungen
- Wirksame Schwingungsdämpfung
- Guter Ausgleich von Fluchtungsfehlern
- Geringe Drehfedersteife
- Kleine Rückstellkräfte
Mechanische Daten
- Gewicht [g]:
- 18,6
- Abmessungen [mm]:
- Ø 22 / L = 24
- Werkstoffe:
- PA 6.6; 1.4404 (Edelstahl / 316L)
- Anzugsdrehmoment [Nm]:
- Anzugsdrehmoment Schrauben: 120 Ncm
- Außendurchmesser D [mm]:
- 22
- Innendurchmesser 1 [mm]:
- 10
- Innendurchmesser 2 [mm]:
- 10
- Tiefe der Klemmnabe [mm]:
- 6,4
- Klemmschraube [mm]:
- M4 x 6 - ISO 4029 (2x)
- Länge [mm]:
- 24
- Max. Drehzahl mechanisch [U/min]:
- 10000
- Max. axialer Wellenversatz [mm]:
- ± 0,2
- Max. radialer Wellenversatz [mm]:
- ± 0,3
- Max. Winkelversatz [°]:
- ± 3,0
Bemerkungen
- Bemerkungen:
- Die genannten Werte gelten für Kupplungen mit den oben aufgeführten Nabenbohrungen bei 23 °C Raumtemperatur.
- Die Werte für Radial-, Winkel- und Axialversatz sind Maximalwerte, die im Betriebsfall nicht gleichzeitig ihr Maximum erreichen dürfen.
- Verpackungseinheit:
- 1 Stück
