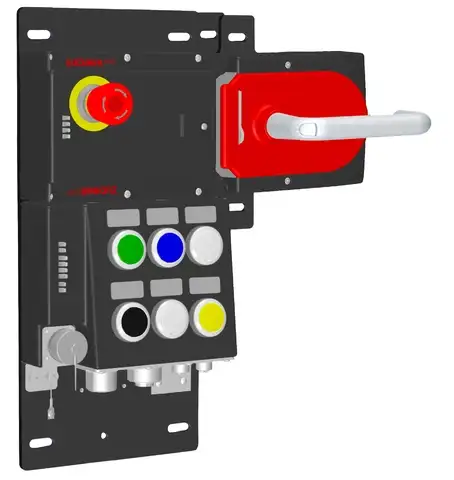

Euchner MGB-L1HEB-PNA-R 124573
型号: MGB-L1HEB-PNA-R
订货号: 124573
锁定装置MGB-L1…-PN（弹簧力锁定），带7个控制装置，7/8“和M12连接器，RC12
- 带安全壳监控的安全壳
- 根据ISO 13850的紧急停止（发光）
- 5按钮亮起，1按钮不亮
- 包括贴纸
- 通过7/8英寸和M12连接器连接
- inklusiv Anschlusstecker für Zustimmtaster (RC12, 12-polig)
- 预装在安装板上
- 集成Profinet RT交换机
- 带逃生释放装置
- Unicode
Euchner MGB-L1HEB-PNA-R 124573 基本属性
净重：7.035 KG
Euchner MGB-L1HEB-PNA-R 124573 机械值和环境
- 安装位置：
- Türanschlag DIN Rechts
- 保护类型：
- IP65
- 环境温度：
- -20 ... +55 °C
- 布料：
- 住房：
- Glasfaserverstärkter Kunststoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl
Euchner MGB-L1HEB-PNA-R 124573 混杂的
- 产品版本号：
- V3.0.0
- 附加功能：
- mit Anbauplatte und automatischem Sperreinsatz
Euchner MGB-L1HEB-PNA-R 124573 工作区域
- 安全关闭距离sar：
- 车门位置：
- max. 65 mm
Euchner MGB-L1HEB-PNA-R 124573 操作和显示元件
- 占用时间表：
- ：
- B1
- ：
- L1
Euchner MGB-L1HEB-PNA-R 124573 电气连接值
- 连接电缆：
- 以太网：
- Profinet I/O Leitung, mind. Cat. 5e
- 设计绝缘电压Ui：
- 75 V
- 设计抗震Uimp：
- 0.5 kV
- EMC保护要求：
- Gemäß EN 61000-4 und EN 61326-3-1
- 连接块中的最大馈入电流：
- X1，X2：
- max. 4000 mA
- 防护等级：
- III
- 电流消耗：
- max. 500 mA
- 转发器编码：
- Unicode
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
- ：
- Spannungsversorgung X1
- 保护：
- 外部的：
- min. 1 A träge
- 工作电压DC：
- L1：
- 24 V DC -15% ... +10%
- 辅助电压DC：
- L2：
- 24 V DC -15% ... +10%
- ：
- Spannungsversorgung X2
- 工作电压DC：
- L1：
- 24 V DC -15% ... +10%
- 辅助电压DC：
- L2：
- 24 V DC -15% ... +10%
Euchner MGB-L1HEB-PNA-R 124573 机械值和环境
- 连接类型：
- 根据IEC 61076-2-101，Profinet I/O电缆，最小。猫第五：
- M12 D-coded, geschirmt
- 根据IEC 61076-2-101，Profinet I/O电缆，最小。猫第五：
- M12 D-coded, geschirmt
- ：
- 7/8" Power
- ：
- 7/8" Power
- 安装位置：
- Türanschlag DIN Rechts
- 开关频率：
- 0.25 Hz
- 机械使用寿命：
- 用作车门挡块和1焦耳冲击能量时：
- 0.1 x 10⁶
- ：
- 1 x 10⁶
- 响应时间：
- 车门位置：
- max. 550 ms Abschaltzeit
- 同意按钮：
- max. 250 ms Abschaltzeit
- 锁定位置：
- max. 550 ms Abschaltzeit
- 紧急停止和机器停止：
- max. 250 ms Abschaltzeit
- 关闭：
- max. 550 ms Abschaltzeit
- 抗冲击和振动：
- gemäß EN IEC 60947-5-3
- 保护类型：
- IP54
- 环境温度：
- 在UB24VDC：
- -20 ... +55 °C
- 布料：
- 住房：
- Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl
- 锁紧力FZh：
- 2000 N
- 保留原则：
- Ruhestromprinzip
Euchner MGB-L1HEB-PNA-R 124573 根据EN ISO 13849-1至EN IEC 62061的特性
- 使用寿命：
- 20 y
- 安全完整性等级：
- SIL 3 (EN 62061:2005)
- ：
- Ansteuerung der Zuhaltung
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 3,91 x 10-8
- ：
- Not-Halt
- B10D：
- 紧急停止：
- 0.13 x 10⁶
- ：
- Zustimmtaster
- B10D：
- 同意按钮：
- ：
- Auswertung Not-Halt
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 4,1 x 10-8
- ：
- Auswertung Zustimmtaster
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 4,1 x 10-8
- ：
- Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
- Diagnostic Coverage (DC)：
- 99 %
- 类别：
- 4
- 性能水平：
- PL e
- PFHD：
- 4,07 x 10-8
Euchner MGB-L1HEB-PNA-R 124573 混杂的
- 插入板：
- 产品版本号：
- V3.30.10
Euchner MGB-L1HEB-PNA-R 124573 界面
- 数据协议总线：
- Profinet (IEC 61158 type 10)
- 数据协议安全性：
- Profisafe (IEC 61784-3-3)
- 数据接口：
- 以太网：
Euchner MGB-L1HEB-PNA-R 124573 机械值和环境
- 安装位置：
- beliebig
- 机械使用寿命：
- 1 x 10⁶
- 环境温度：
- -30 ... +55 °C
- 布料：
- 住房：
- Zinkdruckguss / nichtrostender Stahl pulverbeschichtet
Euchner MGB-L1HEB-PNA-R 124573 混杂的
- 产品版本号：
- V2.0.0
- 附加功能：
- ：
- mit Anbauplatte
- ：
- mit Knauf (rot)
