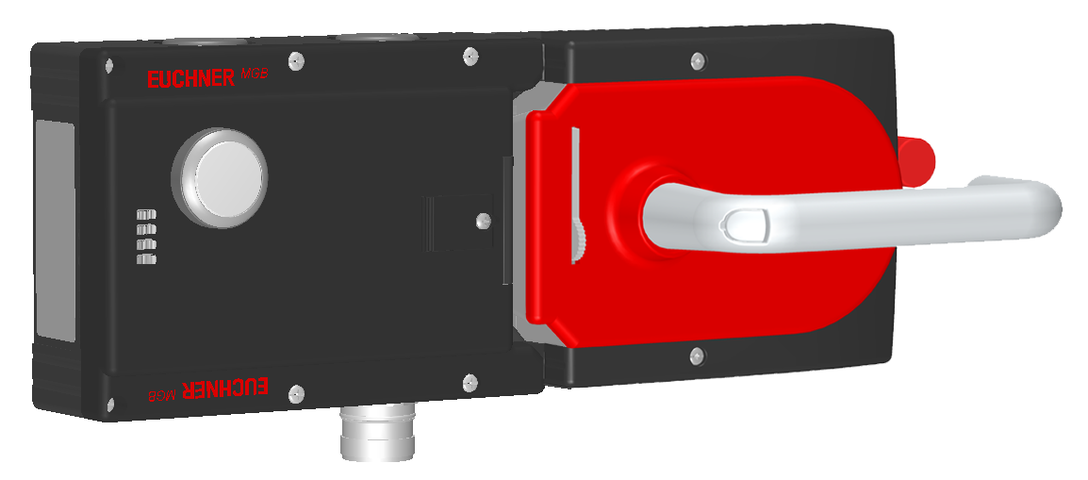

Euchner MGB-L1HE-ARA-R 121035
MGB-L1HE-ARA-R 121035ZuhaltesetMGB-L1HE-ARA...
MGB-L1HE-ARA-R
基本信息
型号: MGB-L1HE-ARA-R
订货号: 121035
Zuhalteset MGB-L1HE-ARA..., (Zuhaltung durch Federkraft) mit 1 Taster, RC18
- ·Zuhaltung mit Zuhaltungsüberwachung
- ·Reihenschaltbar mit anderen AR-Geräten(z. B. CES-AR und CET-AR)
- ·1 Drucktaster (beleuchtet)
- ·Mit Farbblenden-Set, 6-teilig

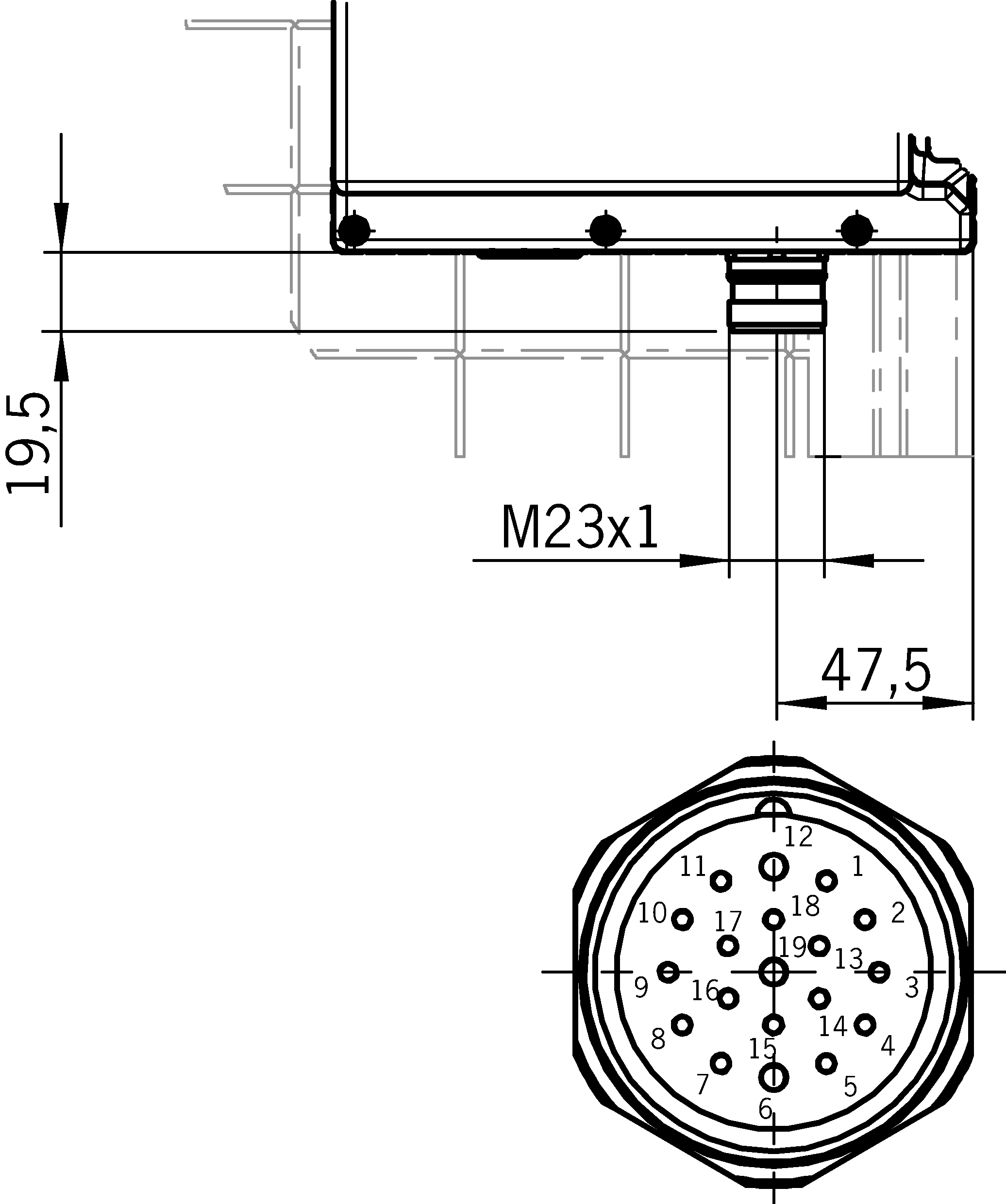

- ·Mit Steckverbinder RC18
- ·Mit Fluchtentriegelung
- ·Unicode
Mechanische Werte und Umgebung
- Einbaulage：
- Türanschlag DIN Rechts
- Schutzart：
- IP65
- Umgebungstemperatur：
- -20 ... +55 °C
- Werkstoff：
- Gehäuse：
- Glasfaserverstärkter Kunststoff, Zinkdruckguss, vernickelt, Nichtrostender Stahl
Verschiedenes
- Produktversionsnummer：
- V3.0.0
Bedien- und Anzeigeelemente

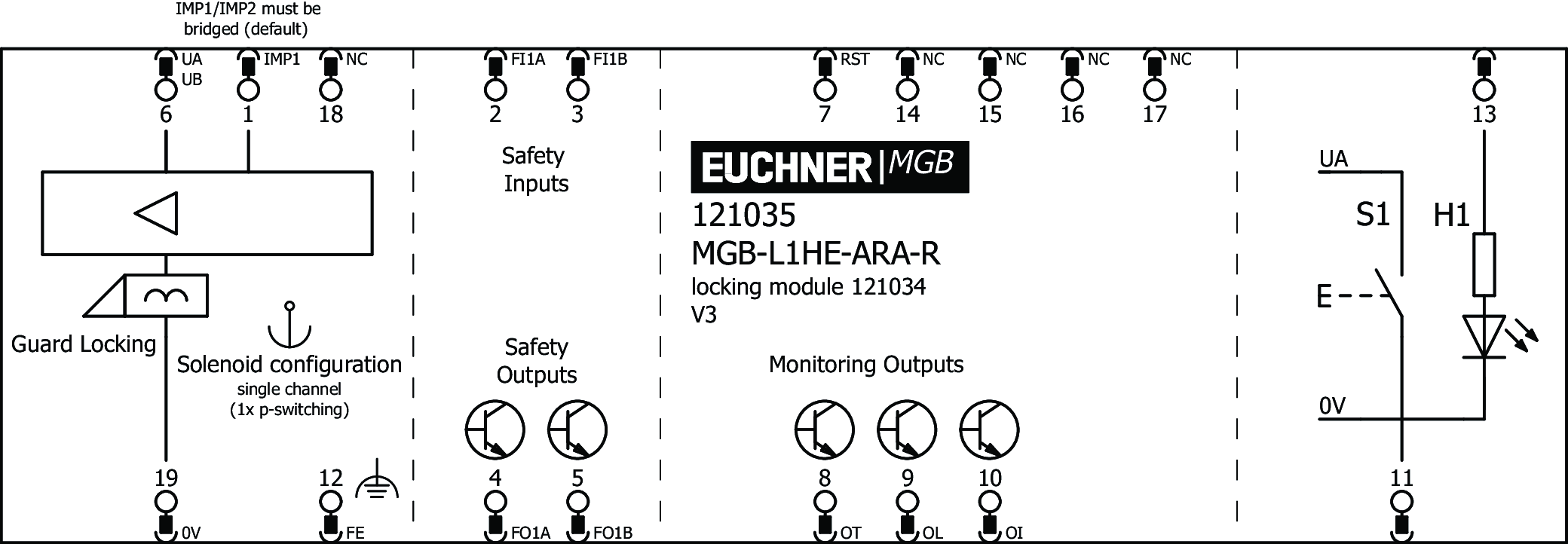

- Belegungsschema：
- L1
Elektrische Anschlusswerte
- Bemessungsisolationsspannung Ui：
- 30 V
- Bemessungsstoßspannungsfestigkeit Uimp：
- 1.5 kV
- Diskrepanzzeit：
- zwischen FO1A und FO1B：
- max. 10 ms
- Gebrauchskategorie：
- DC-13：
- 24V 200mA
- Risikozeit nach EN 60947-5-3：
- max. 350 ms
- Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät：
- max. 5 ms
- Schutzklasse：
- III
- Transponder-Codierung：
- Unicode
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
- ：
- Magnetsteuereingang IMP1, IMP2, IMM
- Testimpulsdauer：
- max. 5 ms
- Testimpulsintervall：
- min. 100 ms
- ：
- Bedien- und Anzeigeelemente
- Schaltleistung：
- max. 0.25 W
- Schaltspannung：
- UA V
- Schaltstrom：
- 1 ... 10 mA
- Spannungsversorgung LED：
- 24 V DC
- ：
- Meldeausgänge OD, OT, OL, OI
- Art des Ausgangs：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- UA-2V ... UA V DC
- Ausgangsstrom：
- max. 50 mA
- ：
- Sicherheitsausgänge FO1A, FO1B
- Art des Ausgangs：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- UFO1A /UFO1B LOW：
- 0 ... 1 V DC
- UFO1A /UFO1B HIGH：
- UB-2V ... UB V DC
- Ausgangsstrom：
- je Sicherheitsausgang FO1A / FO1B：
- 1 ... 200 mA
- Testimpulsdauer：
- max. 1 ms
- Testimpulsintervall：
- min. 100 ms
- ：
- Spannungsversorgung UA
- Betriebsspannung DC：
- UA：
- 24 V DC -15% ... +10%
- Stromaufnahme：
- IUA：
- max. 375 mA
- ：
- Spannungsversorgung UB
- Betriebsspannung DC：
- UB：
- 24 V DC -15% ... +10%
- Stromaufnahme：
- IUB：
- max. 80 mA
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
- Gebrauchsdauer：
- 20 y
- ：
- Ansteuerung der Zuhaltung
- Kategorie：
- 4
- Performance Level：
- PL e
- PFHD：
- 2,8 x 10-9
- ：
- Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
- Kategorie：
- 4
- Performance Level：
- PL e
- PFHD：
- 3,7 x 10-9
