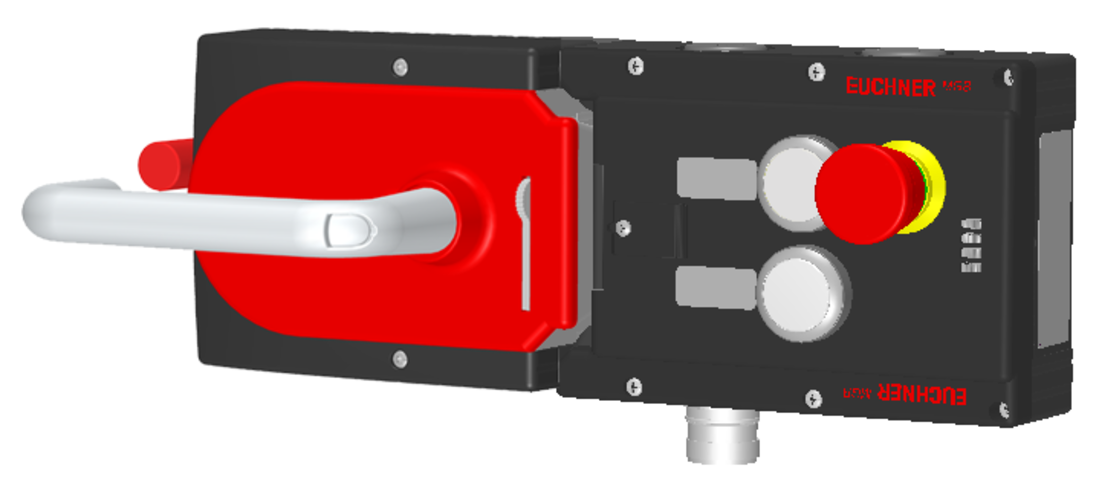

Euchner MGB-L1HE-ARA-L 121193
MGB-L1HE-ARA-L 121193ZuhaltesetMGB-L1HE-ARA...
MGB-L1HE-ARA-L
基本信息
型号: MGB-L1HE-ARA-L
订货号: 121193
Zuhalteset MGB-L1HE-ARA..., (Zuhaltung durch Federkraft) mit 2 Taster, Not-Halt, inkl. Beschriftungsträger, RC18
- ·Zuhaltung mit Zuhaltungsüberwachung
- ·Reihenschaltbar mit anderen AR-Geräten (z.B. CES-AR und CET-AR)
- ·Not-Halt nach ISO 13850
- ·2 Drucktaster (beleuchtet)
- ·Mit Farbblenden-Set, 6-teilig
- ·inkl. Einklebeschildern
- ·Mit Steckverbinder RC18
- ·Mit Fluchtentriegelung
- ·Unicode
- ·Es dürfen nur nummerierte Anschlussleitungen verwendet werden.
Mechanische Werte und Umgebung
- Einbaulage：
- beliebig
- Mechanische Lebensdauer：
- 1 x 10⁶
- Umgebungstemperatur：
- -30 ... +55 °C
- Werkstoff：
- Gehäuse：
- Zinkdruckguss / nichtrostender Stahl pulverbeschichtet
Verschiedenes
- Produktversionsnummer：
- V2.0.0
Bedien- und Anzeigeelemente
- Belegungsschema：
- L1
Elektrische Anschlusswerte
- Bemessungsisolationsspannung Ui：
- 30 V
- Bemessungsstoßspannungsfestigkeit Uimp：
- 1.5 kV
- Diskrepanzzeit：
- zwischen FO1A und FO1B：
- max. 10 ms
- Gebrauchskategorie：
- DC-13：
- 24V 200mA
- Risikozeit nach EN 60947-5-3：
- max. 350 ms
- Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät：
- max. 5 ms
- Schutzklasse：
- III
- Transponder-Codierung：
- Unicode
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
- ：
- Magnetsteuereingang IMP1, IMP2, IMM
- Testimpulsdauer：
- max. 5 ms
- Testimpulsintervall：
- min. 100 ms
- ：
- Bedien- und Anzeigeelemente
- Schaltleistung：
- max. 0.25 W
- Schaltspannung：
- UA V
- Schaltstrom：
- 1 ... 10 mA
- Spannungsversorgung LED：
- 24 V DC
- ：
- Not-Halt
- Schaltleistung：
- max. 0.25 W
- Schaltspannung：
- 5 ... 24 V
- Schaltstrom：
- 1 ... 100 mA
- Spannungsversorgung LED：
- 24 V DC
- ：
- Meldeausgänge OD, OT, OL, OI
- Art des Ausgangs：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- UA-2V ... UA V DC
- Ausgangsstrom：
- max. 50 mA
- ：
- Sicherheitsausgänge FO1A, FO1B
- Art des Ausgangs：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- UFO1A /UFO1B LOW：
- 0 ... 1 V DC
- UFO1A /UFO1B HIGH：
- UB-2V ... UB V DC
- Ausgangsstrom：
- je Sicherheitsausgang FO1A / FO1B：
- 1 ... 200 mA
- Testimpulsdauer：
- max. 1 ms
- Testimpulsintervall：
- min. 100 ms
- ：
- Spannungsversorgung UA
- Betriebsspannung DC：
- UA：
- 24 V DC -15% ... +10%
- Stromaufnahme：
- IUA：
- max. 375 mA
- ：
- Spannungsversorgung UB
- Betriebsspannung DC：
- UB：
- 24 V DC -15% ... +10%
- Stromaufnahme：
- IUB：
- max. 80 mA
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
- Gebrauchsdauer：
- 20 y
- ：
- Ansteuerung der Zuhaltung
- Kategorie：
- 4
- Performance Level：
- PL e
- PFHD：
- 2,8 x 10-9
- ：
- Not-Halt
- B10D：
- Not-Halt：
- 0.13 x 10⁶
- ：
- Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
- Kategorie：
- 4
- Performance Level：
- PL e
- PFHD：
- 3,7 x 10-9
