CES-A-W5H-01 097525Berührungsloser
CES-A-W5H-01
基本信息
型号: CES-A-W5H-01
订货号: 097525

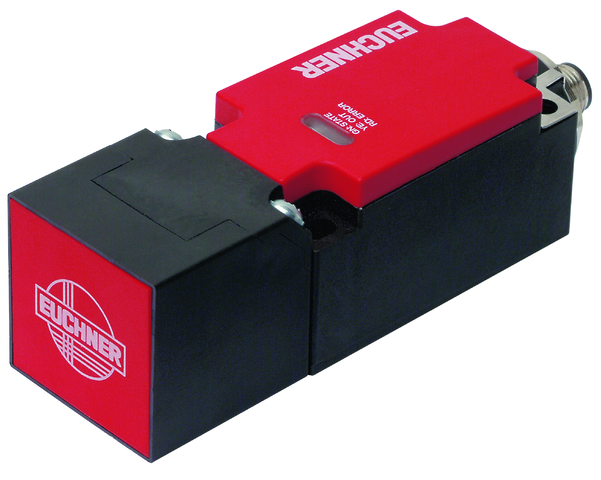

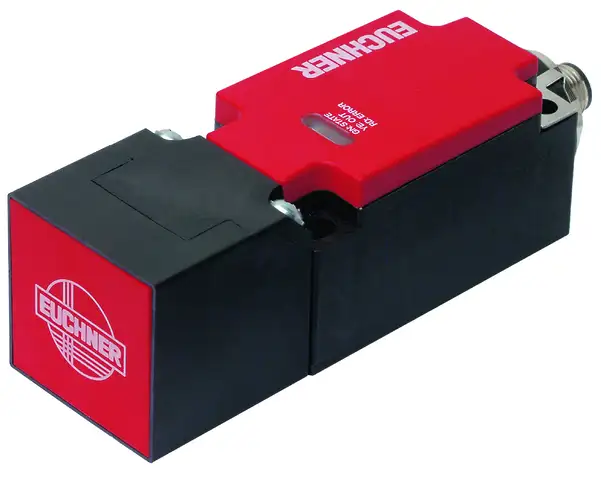

Berührungsloser Sicherheitsschalter CES-A-W5...
- ·Sicherheitsschalter mit integrierter Auswerteelektronik
- ·Schalten von getakteten Signalen möglich
- ·2 Sicherheitsausgänge (Halbleiterausgänge)
- ·Kategorie 4 / PL e nach EN ISO 13849-1
- ·Multicode
Arbeitsbereich
- Wiederholgenauigkeit R：
- nach EN 60947-5-2：
- max. 10 %
Bedien- und Anzeigeelemente
- LED-Anzeige：
- ：
- Status Sicherheitsausgänge / Diagnose (kombiniert)
- ：
- Status - LED
Elektrische Anschlusswerte
- Absicherung：
- (extern) Betriebsspannung：
- 0.25 ... 8 A
- Bemessungsisolationsspannung Ui：
- 300 V
- Bemessungsstoßspannungsfestigkeit Uimp：
- 1.5 kV
- Betriebsspannung DC：
- 18 ... 24 ... 27 V DC geregelt, Restwelligkeit < 5 %
- EMV-Schutzanforderungen：
- gemäß EN 60947-5-3
- Stromaufnahme：
- 80 mA
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 3
- ：
- Meldeausgang OUT
- Art des Ausgangs：
- Halbleiterausgang, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- 0.8 x UB ... UB V DC
- Schaltstrom：
- max. 20 mA
- ：

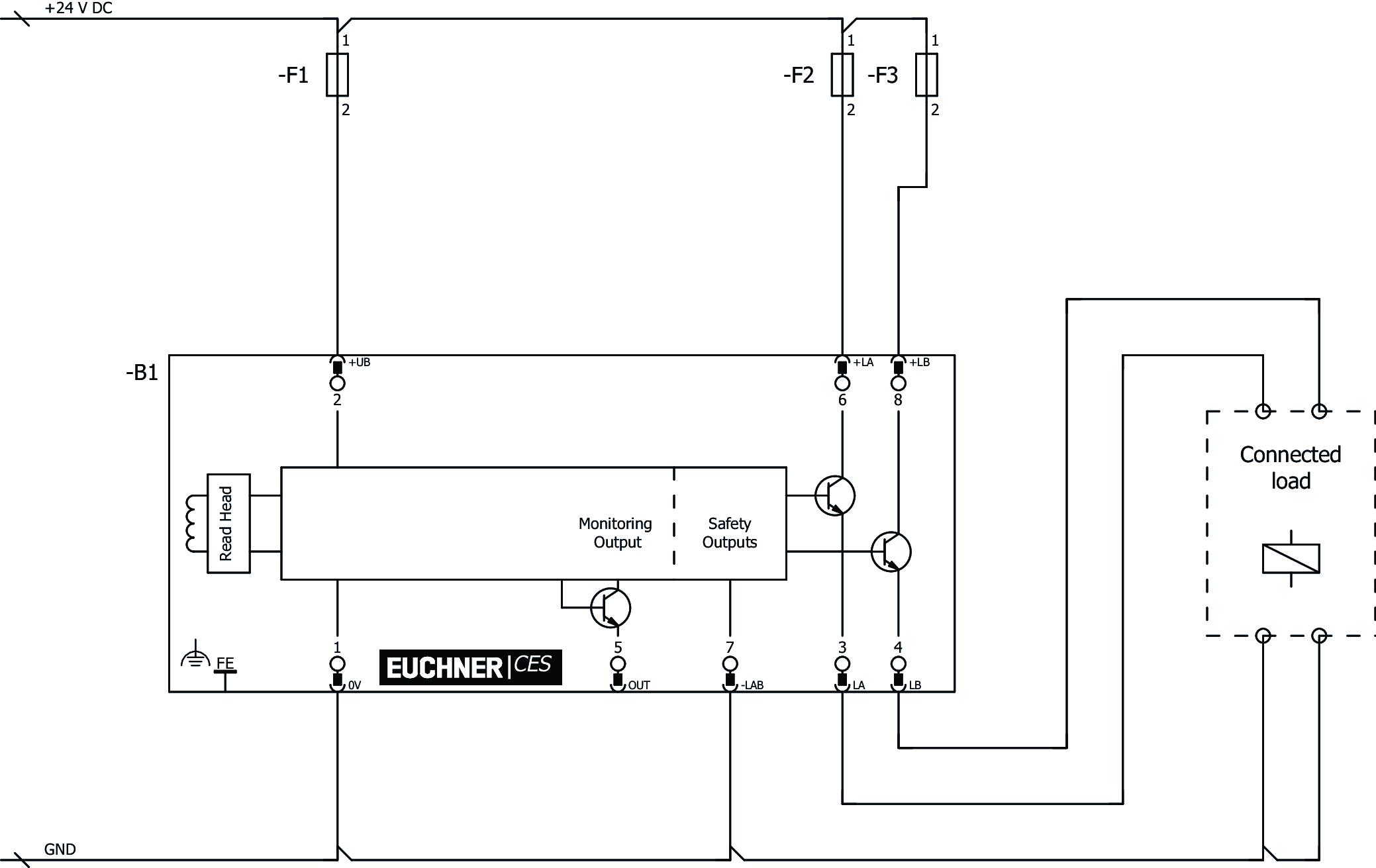

- Sicherheitsausgänge LA / LB
- Absicherung：
- extern, Sicherheitskreis U(+LA) / U(+LB)：
- 0,4 A mittelträge
- Art des Ausgangs：
- Halbleiterausgänge, p-schaltend, kurzschlusssicher, galvanisch entkoppelt
- Ausgangsspannung：
- LOW U(LA) / U(LB)：
- 0 ... 1 V DC
- HIGH U(LA)：
- U(+LA) - 1.5 ... U(+LA) V DC
- HIGH U(LB)：
- U(+LB) - 1.5 ... U(+LB) V DC
- bedingter Bemessungskurzschlussstrom：
- max. 100 A
- Diskrepanzzeit：
- (der Schaltpunkte beider Sicherheitsausgänge)：
- max. 120 ms
- Gebrauchskategorie：
- DC-13 Sicherheitsausgänge LA / LB：
- 24V 400mA
- Schaltlast：
- nach UL：
- max. DC 24 V, Class 2
- Schaltstrom：
- je Sicherheitsausgang：
- 1 ... 400 mA
- Spannungsversorgung Ausgangslast：
- U(+LA) / U(+LB)：
- 18 ... 24 ... 27 V DC
Mechanische Werte und Umgebung

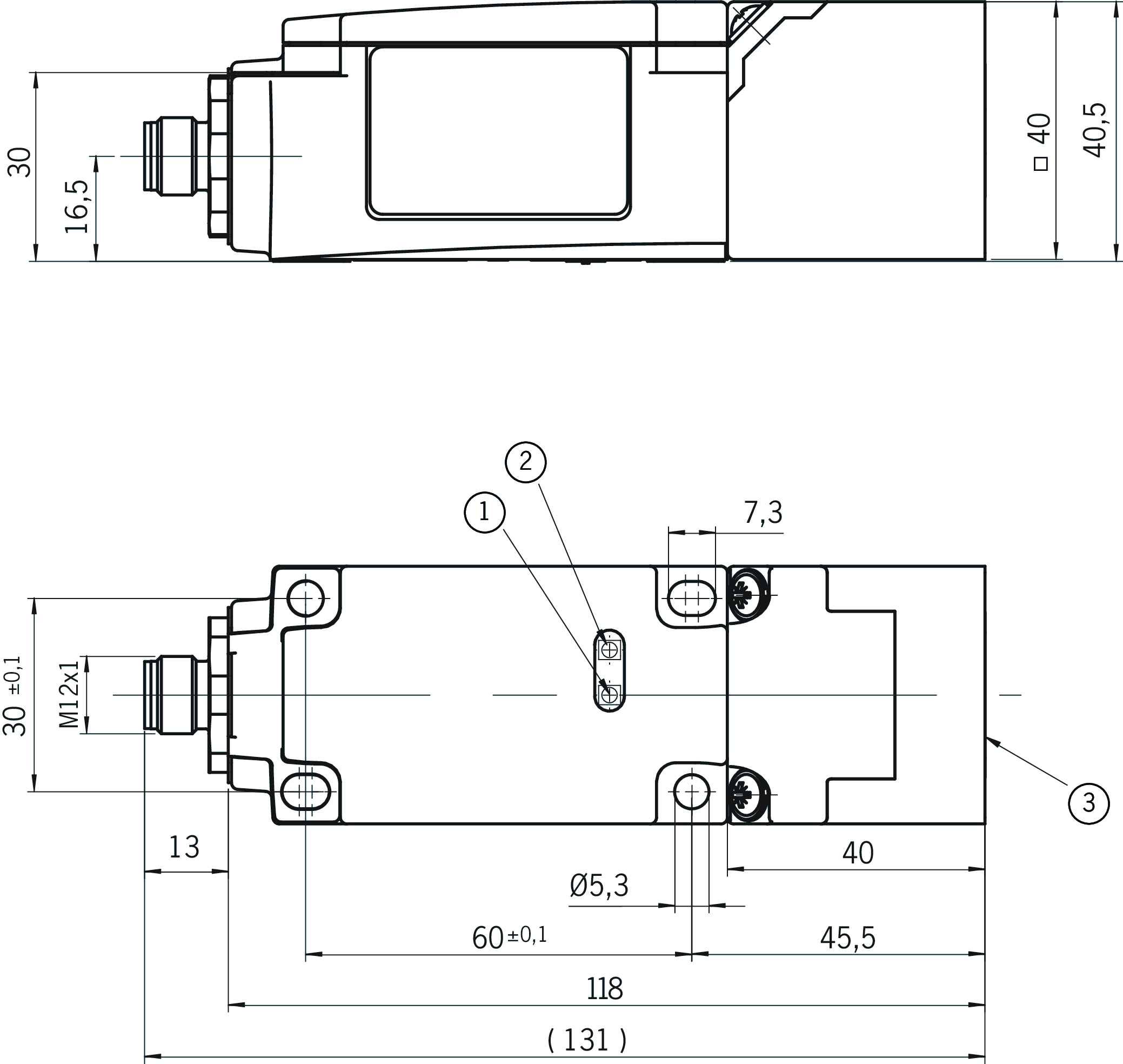

- Abmessungen：
- entsprechend EN 60947-5-2: (LxBxH) 131x40x40
- Anschlussart：

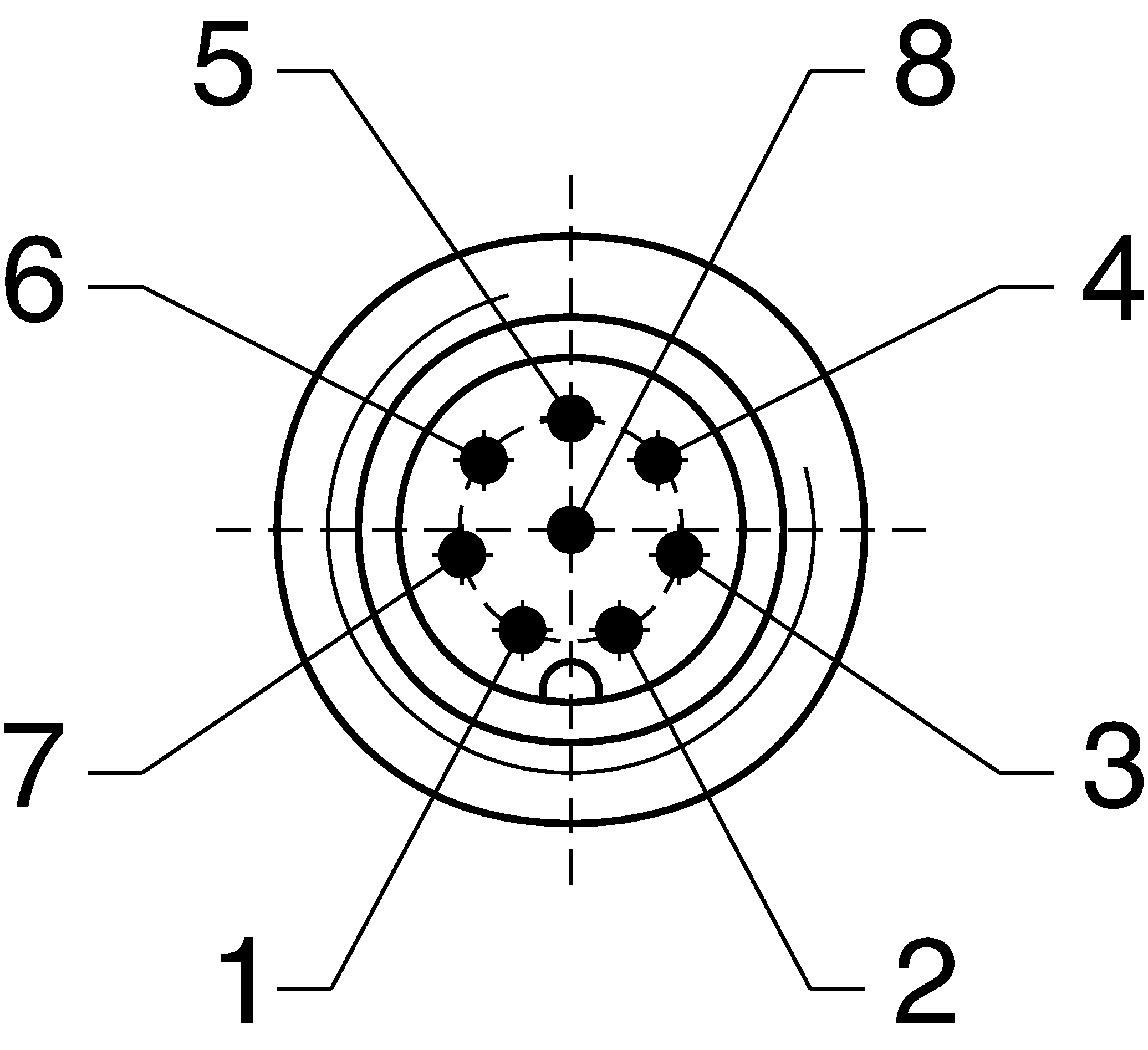

- M12-Steckverbinder, 8-polig, Schirm kann aufgelegt werden
- Anzugsdrehmoment：
- Befestigungsschrauben Gehäuse：
- max. 1 Nm
- Schrauben Befestigungswinkel Lesekopf：
- max. 0.6 Nm
- Bereitschaftsverzögerung：
- max. 3 s
- Einbaulage：
- beliebig
- Schaltfrequenz：
- max. 1 Hz
- Montageabstand：
- zwischen 2 Schaltern oder 2 Betätigern：
- min. 80 mm
- Reaktionszeit：
- nach Änderung des Betätigungszustands：
- max. 180 ms
- Schutzart：
- IP65/IP67
- Umgebungstemperatur：
- bei UB = 24 V DC：
- -20 ... +55 °C
- Verweildauer：
- min. 0.5 s
- Werkstoff：
- Gehäuse：
- Kunststoff, PBT
Verschiedenes
- Für die Zulassung nach UL gilt：
- Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen
In Kombination mit Betätiger CES-A-BDA-20
In Kombination mit Betätiger CES-A-BPA-098775
In Kombination mit Betätiger CES-A-BBA-071840, CES-A-BCA
