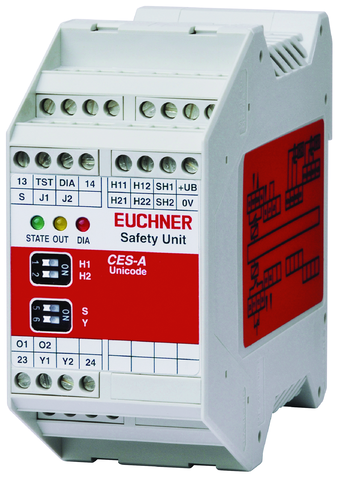

Euchner CES-A-AEA-02B 092560
CES-A-AEA-02B 092560Auswertegerät
CES-A-AEA-02B
基本信息
型号: CES-A-AEA-02B
订货号: 092560
Auswertegerät CES-A-AEA-02B/CES-A-UEA-02B (für 2 Leseköpfe)
- ·2 Leseköpfe anschließbar
- ·2 Sicherheitskontakte (Relaiskontakte)
- ·1 interner Schließerkontakt je Sicherheitskontakt
- ·Starttaste und Rückführkreis anschließbar
- ·Unicode-Auswertegerät
- ·Kategorie 4 / PL e nach EN ISO 13849-1
Arbeitsbereich
- Wiederholgenauigkeit R：
- nach EN 60947-5-2：
- max. 10 %
Bedien- und Anzeigeelemente
- LED-Anzeige：
- ：
- Status-LED
- ：
- Diagnose-LED
- ：
- Status Sicherheitsausgänge
Elektrische Anschlusswerte
- Absicherung：
- extern (Betriebsspannung UB)：
- 0.25 ... 8 A
- Anschlussquerschnitt：
- (Schraubklemmen)：
- 0.25 ... 2.5 mm²
- Betriebsspannung DC：
- UB：
- 21 ... 24 ... 27 V DC geregelt, Restwelligkeit < 5 %
- EMV-Schutzanforderungen：
- gemäß EN 60947-5-3
- Stromaufnahme：
- (bei angezogenem Relais)：
- 150 mA
- Strom über Rückführkreis：
- 5 ... 8 ... 10 mA
- Verschmutzungsgrad (extern, nach EN 60947-1)：
- 2
- zulässiger Widerstand im Rückführkreis：
- max. 600 Ω
- ：
- Eingänge: Start-Taste S, Testeingang TST
- Eingangsspannung：
- LOW：
- 0 ... 2 V DC
- HIGH：
- 15 ... UB V DC
- Eingangsstrom：
- HIGH：
- 5 ... 8 ... 10 mA
- ：
- Meldeausgänge: Diagnose DIA, Tür-Meldeausgänge O1,O2
- Art des Ausgangs：
- Halbleiterausgang, p-schaltend, kurzschlusssicher
- Ausgangsspannung：
- 0.8 x UB ... UB V DC
- Schaltstrom：
- max. 20 mA
- ：
- Sicherheitskontakte 13/14, 23/24
- Absicherung：
- extern (Sicherheitskreis) nach EN 60269-1：
- 6 AgG, oder Sicherungsautomat 6 A (Charakteristik B oder C)
- Art des Ausgangs：
- Relaiskontakte, potentialfrei
- bedingter Bemessungskurzschlussstrom：
- 100 A
- Bemessungsisolationsspannung Ui：
- 250 V
- Bemessungsstoßspannungsfestigkeit Uimp：
- 4 kV
- Diskrepanzzeit：
- (der Schaltpunkte beider Relais, bei 2 aktiven Betätigern)：
- max. 240 ms
- Gebrauchskategorie：
- DC-12：
- 30 V 6 A
- AC-15：
- 230 V 1,5 A
- DC-13：
- 24 V 1,2 A
- AC-12：
- 60 V 0,3 A
- AC-12：
- 30 V 6 A
- DC-12：
- 60 V 0,3 A
- Schaltlast：
- nach c UL us：
- Class 2 max. 30 V AC / Class 2 max. 60V DC; 120 V AC 3A / 240 V AC 1,5A
- Schaltstrom：
- bei Schaltspannung AC/DC 17 ... 30 V：
- 15 ... 6000 mA
- bei Schaltspannung AC 17 ... 230 V：
- 15 ... 1500 mA
- bei Schaltspannung AC/DC 1 ... 60 V：
- 1 ... 300 mA
Mechanische Werte und Umgebung
- Anschlussart：
- Schraubklemmen
- Anzahl der Leseköpfe：
- max. 2 Leseköpfe anschließbar.
- Bereitschaftsverzögerung：
- 10 ... 12 s
- Schaltfrequenz：
- max. 0.25 Hz
- Luftfeuchtigkeit：
- 不使人衰弱：
- max. 80 % rH
- Montageabstand：
- seitlich zum Nachbargerät：
- min. 10 mm
- Montageart：
- Tragschiene 35mm nach DIN EN 60715 TH35
- Reaktionszeit：
- nach Änderung des Betätigungszustands, 1 aktiver Betätiger：
- max. 210 ms
- Ansprechverzögerung Starttaste (bei Betriebsart Manueller Start)：
- 200 ... 300 ms
- nach Änderung des Betätigungszustands, 2 aktive Betätiger：
- max. 290 ms
- Betätigungsdauer Starttaste (bei Betriebsart Manueller Start)：
- min. 250 ms
- Schutzart：
- IP20
- Umgebungstemperatur：
- bei UB = 24V DC：
- -20 ... +55 °C
- Verweildauer：
- min. 3 s
- Werkstoff：
- Gehäuse：
- Kunststoff PA6.6
- ：
- Sicherheitskontakte 13/14, 23/24
- Anzahl Sicherheitskontakte：
- 2 Relais mit intern überwachten Kontakten
- Mechanische Lebensdauer：
- Schaltspiele (Relais)：
- 10 x 10⁶
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
- Anzahl Schaltzyklen：
- ≤ 1 A bei 24 V DC：
- max. 100000 1/y
- ≤ 0,1 A bei 24 V DC：
- max. 506000 1/y
- ≤ 3 A bei 24 V DC：
- max. 23000 1/y
- Diagnostic Coverage (DC)：
- 99 %
- Gebrauchsdauer：
- 20 y
- ：
- Überwachen der Stellung der Schutzeinrichtung
- Kategorie：
- 4
- Performance Level：
- PL e
- PFHD：
- 1,3 x 10-8
Verschiedenes
In Kombination mit Lesekopf CES-A-LNA-SC-077715, CES-A-LNA-05P-077806, CES-A-LNA-10P-077807, CES-A-LNA-05V-071845, CES-A-LNA-10V-071846, CES-A-LNA-15V-071847, CES-A-LNA-25V-071975, CES-A-LNA-15P-084682, CES-A-LCA-10V und Betätiger CES-A-BDA-20
In Kombination mit Lesekopf CES-A-LNA-SC-077715, CES-A-LNA-05P-077806, CES-A-LNA-10P-077807, CES-A-LNA-05V-071845, CES-A-LNA-10V-071846, CES-A-LNA-15V-071847, CES-A-LNA-25V-071975, CES-A-LNA-15P-084682, CES-A-LCA-10V und Betätiger CES-A-BBA-071840, CES-A-BCA
In Kombination mit Lesekopf CES-A-LMN-SC
In Kombination mit Lesekopf CES-A-LMN-SC und Betätiger CES-A-BMB
In Kombination mit Lesekopf CES-A-LQA-SC und Betätiger CES-A-BBA-071840, CES-A-BCA
In Kombination mit Lesekopf CES-A-LQA-SC und Betätiger CES-A-BQA
In Kombination mit Lesekopf CES-A-LNA-SC-077715, CES-A-LNA-05P-077806, CES-A-LNA-10P-077807, CES-A-LNA-05V-071845, CES-A-LNA-10V-071846, CES-A-LNA-15V-071847, CES-A-LNA-25V-071975, CES-A-LNA-15P-084682, CES-A-LCA-10V
In Kombination mit Lesekopf CES-A-LQA-SC
