US 12 M 400 IU-B4 212884
基本信息
型号: US 12 M 400 IU-B4
订货号: 212884
参考面价： 288.00 EUR
Der US-M12 ist die Kompaktklasse der Ultraschallsensoren im M12-Gehäuse. Ausgestattet mit einer IO-Link Schnittstelle kann der Sensor schaltend oder messend betrieben werden. Die Empfindlichkeit kann zudem über Teach-In eingestellt werden, der Sensor ist somit in wenigen Sekunden betriebsbereit.
- Der US-M12 ist die Kompaktklasse der Ultraschallsensoren im M12-Gehäuse. Ausgestattet mit einer IO-Link Schnittstelle kann der Sensor schaltend oder messend betrieben werden. Die Empfindlichkeit kann zudem über Teach-In eingestellt werden, der Sensor ist somit in wenigen Sekunden betriebsbereit.
基本属性
净重：0.018 KG
长度：65 mm
电气特性
- 工作电压：
- 18 … 30 V DC
- Leerlaufstrom (max.)：
- 40 mA (24 V DC)
- 极性反接保护：
- ja, bis auf Analogausgang PIN2
- 短路保护：
- Ja
- 绝缘应力电阻：
- 500 V

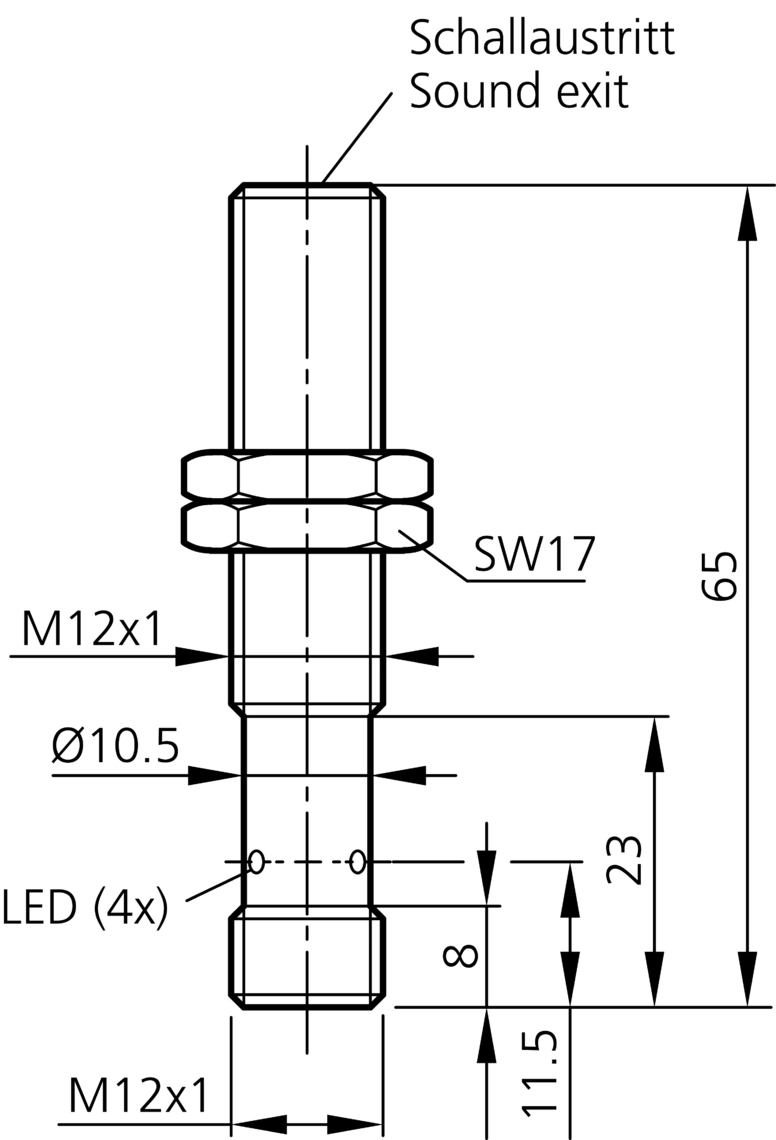

机械特性
- 外壳尺寸：
- M12 x 65 mm
- 线：
- M12 x 1
- 外壳长度：
- 65 mm
- 广播退出：
- axial
- Montageabstand (Sensor zu Sensor)：
- 200 mm
- 外壳材料：
- Messing (CuZn, vernickelt)
- 布料：
- Epoxidharz, PUR (Wandleroberfläche)
- 重量：
- 18 g
认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
- 授权：
- UL
一般特征
- 工作原理：
- Ultraschalltaster, Ultraschallschranke
- 评价：
- digital, analog (mittels IO-Link)
- 设计：
- Gewinde
- 特殊功能：
- IO-Link
- 可并行操作：
- Ja
功能
- 操作模式：
- STANDARD, Master-/Slave-Funktion (Synchronisations- oder Multiplexbetrieb)
- 交货范围：
- Sensor, 2 x Mutter M12
- 功能：
- Teach, Out 1, IO-Link, Multiplex, Synchronisation (PIN 4), Analog 0…10V / 4…20mA / 0… 20mA (Pin 2)
输出、输入、接口
- 开关输出：
- Gegentakt, 150 mA, NO/NC, umschaltbar
- 最大开关电流：
- 150 mA
- Spannungsfall (max.)：
- 2 V
- 模拟输出：
- 0 … 10 V, 4 … 20 mA (0 ... 20 mA IO-Link)
- 界面：
- IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)
- 负载电阻：
- > 10 KΩ (0 … 10 V) / < 400 Ω (4 … 20 mA / 0 ... 20 mA)
检测范围、测量范围、公差限值
- Nennschaltabstand (Sn)：
- 400 mm
- 范围：
- 40 … 400 mm
- 调整范围：
- 40 … 400 mm (Teach in)
- 决议：
- 1,0 mm (Eingestellter Messbereich/4095 (Analogausgang))
- 标准板：
- 200 x 200 mm
- Schalthysterese (max.)：
- 2 … 20 mm (über IO-Link einstellbar)
- 再现性：
- < 1,5 mm
- 线性度误差：
- < 0,4 %
显示、操作
- 灵敏度设置：
- Fernteach
- 陈列：
- LED 1x grün - Status, 1x gelb - Schaltausgang
时间行为
- 测量频率：
- 250 Hz
- 超声波频率：
- 300 kHz
- 开关频率：
- 10 Hz
- Bereitschaftsverzug (max.)：
- 300 ms
环境条件
- 冲击/振动载荷：
- 30 g, 11 ms / 10 … 55 Hz, 1,0 mm
- 环境温度操作：
- -25 … +70 °C
- 温度漂移：
- 0,2 %/K (unkompensiert)
- 内部温度漂移：
- < 1 %/Sn (kompensiert)
- 保护类型：
- IP 67

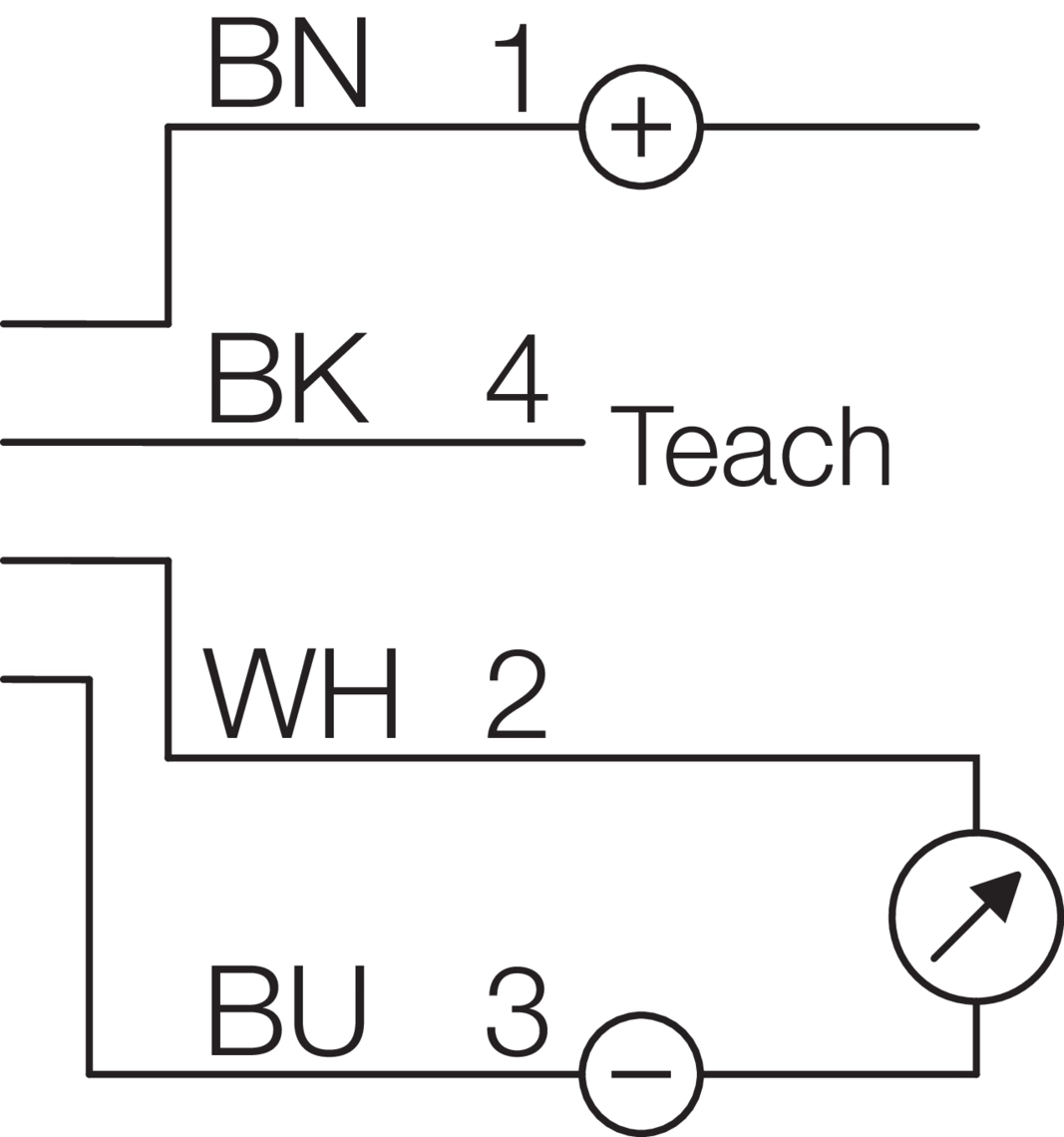

电气连接
- 联系：
- Stecker, M12, 4-polig
配件
- 连接电缆：
- VKHM … /4
