di-soric OGUL 031 G3-T3 211040 叉式光栅
型号: OGUL 031 G3-T3
订货号: 211040
参考面价： 301.30 EUR
OGUL系列特别适用于检测0.05毫米以内的小零件。通过使用准直激光红光，在整个叉宽度上实现发射器和接收器之间的切换点的高精度。这些设备与眼睛安全激光器类别1的定时红光激光器一起工作。清晰可见的小激光点即使在高环境光下也能快速调整物体。
更多信息
- Die Serie OGUL ist besonders für die Erkennung von Kleinteilen ab 0,05 mm geeignet. Durch den Einsatz von kollimiertem Laser-Rotlicht wird eine hohe Genauigkeit des Schaltpunktes zwischen Sender und Empfänger über die komplette Gabelweite erreicht. Die Geräte arbeiten mit einem getakteten Rotlicht-Laser der augensicheren Laserklasse 1. Der gut sichtbare, kleine Laserpunkt ermöglicht auch bei hohem Umgebungslicht eine schnelle Justage zum Objekt.
- 更多信息
di-soric OGUL 031 G3-T3 211040 叉式光栅 基本属性
净重：0.068 KG
长度：60 mm
宽度：10 mm
高度：50 mm
di-soric OGUL 031 G3-T3 211040 叉式光栅 电气特性
- 工作电压：
- 10 … 30 V DC
- Leerlaufstrom (max.)：
- 30 mA
- 绝缘应力电阻：
- 500 V
di-soric OGUL 031 G3-T3 211040 叉式光栅 机械特性
- 货叉宽度：
- 30 mm
- 大腿内侧长度：
- 35 mm

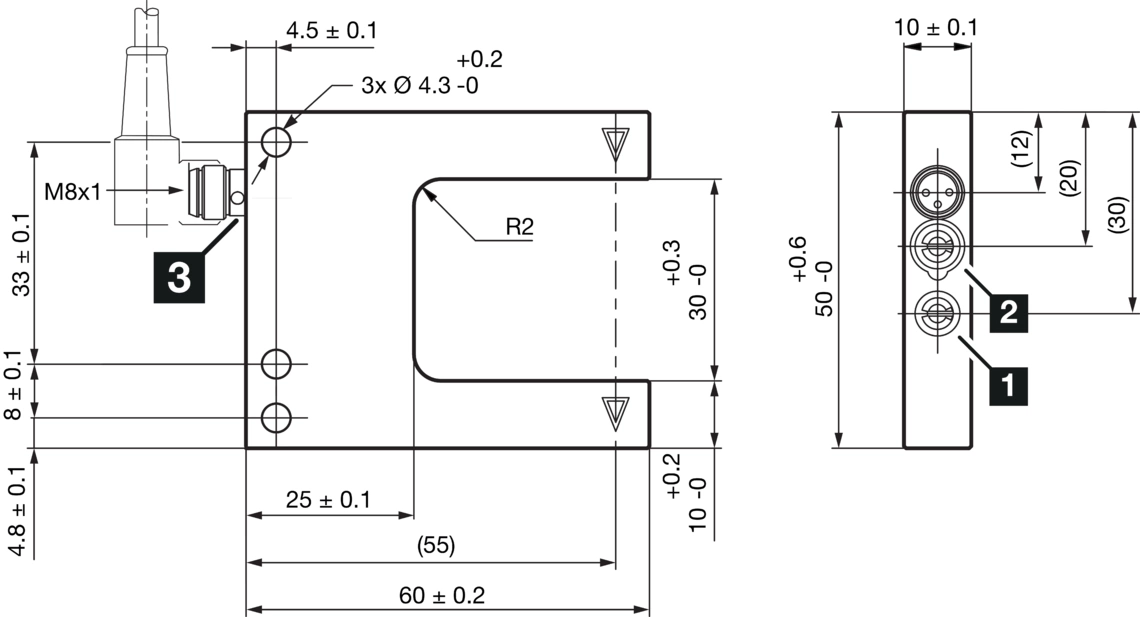

- 外壳尺寸：
- 50 x 60 x 10 mm
- 外壳长度：
- 60 mm
- 外壳高度：
- 50 mm
- 外壳宽度：
- 10 mm
- 外壳材料：
- Zinkdruckguss (schwarz, pulverbeschichtet)
- 重量：
- 68 g
di-soric OGUL 031 G3-T3 211040 叉式光栅 认证、批准
- 防护等级：
- III, Betrieb an Schutzkleinspannung
- 授权：
- UL
di-soric OGUL 031 G3-T3 211040 叉式光栅 一般特征
- 工作原理：
- Optisch
- 评价：
- digital
- 设计：
- Gabel
di-soric OGUL 031 G3-T3 211040 叉式光栅 功能
- 操作模式：
- STANDARD, HOCHAUFLÖSEND, LEISTUNG, GESCHWINDIGKEIT
di-soric OGUL 031 G3-T3 211040 叉式光栅 输出、输入、接口
- 开关输出：
- Gegentakt, 100 mA, NO/NC
- Spannungsfall (max.)：
- 1 V
- 界面：
- IO-Link (V1.1, COM2 (38,4 kBd), Smart Sensor Profile)
di-soric OGUL 031 G3-T3 211040 叉式光栅 光学数据
- 光源：
- Laser
- 激光等级：
- CLASS 1 LASER PRODUCT, 1 (IEC 60825-1:2014 / EN 60825-1:2014)
- 颜色：
- Rot
- 波长：
- 655 nm (Pp < 0.3 mW t = 3.4 µs)
- 调制：
- getaktet
di-soric OGUL 031 G3-T3 211040 叉式光栅 检测范围、测量范围、公差限值
- Auflösung (Werkseinstellung)：
- 0,05 mm (STANDARD)
- Reproduzierbarkeit (Werkseinstellung)：
- 0,01 mm (STANDARD)
- Auflösung (STANDARD)：
- 0,05 mm
- Reproduzierbarkeit (STANDARD)：
- 0,01 mm
- Auflösung (HOCHAUFLÖSEND)：
- 0,03 mm
- Reproduzierbarkeit (HOCHAUFLÖSEND)：
- 0,01 mm
- Auflösung (LEISTUNG)：
- 0,1 mm
- Reproduzierbarkeit (LEISTUNG)：
- 0,015 mm
- Auflösung (GESCHWINDIGKEIT)：
- 0,05 mm
- Reproduzierbarkeit (GESCHWINDIGKEIT)：
- 0,015 mm
di-soric OGUL 031 G3-T3 211040 叉式光栅 显示、操作
- 灵敏度设置：
- Potentiometer oder IO-Link
di-soric OGUL 031 G3-T3 211040 叉式光栅 时间行为
- Schaltfrequenz (Werkseinstellung)：
- 5000 Hz (STANDARD)
- Schaltfrequenz (STANDARD)：
- 5000 Hz
- Schaltfrequenz (HOCHAUFLÖSEND)：
- 2000 Hz
- Schaltfrequenz (LEISTUNG)：
- 1000 Hz
- Schaltfrequenz (GESCHWINDIGKEIT)：
- 10000 Hz
di-soric OGUL 031 G3-T3 211040 叉式光栅 环境条件
- 环境温度操作：
- -25 … +60 °C
- 保护类型：
- IP 67
di-soric OGUL 031 G3-T3 211040 叉式光栅 电气连接
- 联系：
- Stecker, M8, 3-polig
di-soric OGUL 031 G3-T3 211040 叉式光栅 配件
- 连接电缆：
- TK …
