VCXG-51M.I.PTP 11217699
VCXG-51M.I.PTP 11217699基本信息
型号: VCXG-51M.I.PTP
订货号: 11217699
工业相机
- 2448×2048像素
- 索尼IMX264
- 2/3〃CMOS
- 每秒24帧
- 千兆以太网
VCXG-51M.I.PTP 11217699基本属性
VCXG-51M.I.PTP 11217699传感器数据
- 传感器：
- Sony IMX264 Gen2
- 单色/彩色：
- Mono
- 传感器类型：
- 2/3″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 2448 × 2048 px
- 像素大小：
- 3,45 × 3,45 µm
- 暴露时间：
- 0,001 … 60000 ms
VCXG-51M.I.PTP 11217699图像捕获格式
- 图像格式，最大帧速率接口。：
- Full Frame, 2448 × 2048 px, max. 24 fps
- Binning 2×2, 1224 × 1024 px, max. 36 fps
- Binning 2×1, 1224 × 2048 px, max. 36 fps
- Binning 1×2, 2448 × 1024 px, max. 36 fps
- 图像格式，帧速率最大图像捕获（突发模式）：
- Full Frame, 2448 × 2048 px, max. 36 fps
- 像素格式：
- Mono8
- Mono10
- Mono12
- Mono12 Packed
VCXG-51M.I.PTP 11217699图像处理
- 模拟控制：
- Gain (0 … 48 dB)
- Offset (0 … 255 LSB 12 Bit)
- 颜色模型：
- Mono
VCXG-51M.I.PTP 11217699摄像头功能
- 基本功能：
- Exposure
- Gain
- Trigger / Exposure Active (Flash)
- Binning 2x2
- Partial Scan
- Offset
- Free Running Mode (Live Bild)
- 自动功能：
- –
- 图像预处理：
- Image Flipping (X/Y)
- LUT / Gamma
- 图像采集接口：
- Burst Mode
- Adjustable Framerate
- Short Exposure Time Enable
- Device Link Throughput Limit
- Interner Bildspeicher
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- ActionCommand
- 触发器延迟：
- 0 … 2 s, Nachverfolgung und Speicherung von bis zu 128 Trigger Signalen
- 进程同步：
- Events
- Timer
- Trigger Delay
- Debouncer
- Counter
- Sequencer
- Trigger via Action CMD (GigE)
- Action CMD Request ID
- Trigger ID inside Chunk
- Additional Output Modes (e.g. Trigger Ready)
- PWM (PWM Duration / PWM Duty Cycle)
- 4 Power-Ausgänge mit bis zu 120 W (max. 48 V / 2,5 A)
- Selectable Output format (e.g. Tri State, Push Pull)
- Chunk data inside transferred image
- Encoder support via Counter End trigger source
- 时间同步IEEE 1588：
- IEEE 1588 / Master and Slave function
- IEEE 1588 / Scheduled Action CMD
- IEEE 1588 / Synchronized Acquisition Framerate
- 其他功能：
- User Set
- Integrated temperature sensor
- Readable additional information (e.g. sensor information)
- Save Custom Data
- 内部图像存储：
- 115 MB
- 8 Bilder (Trigger Mode)
- 1 Bild (Free Running Mode)
VCXG-51M.I.PTP 11217699接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: M12 / 8 pol x-coded, verschraubbar TYPE090 (gemäss GigE Vision Mechanical Supplement)
- 过程接口：
- M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
- 电源：
- via M12/12 pins a-coded oder Power over Ethernet (PoE)

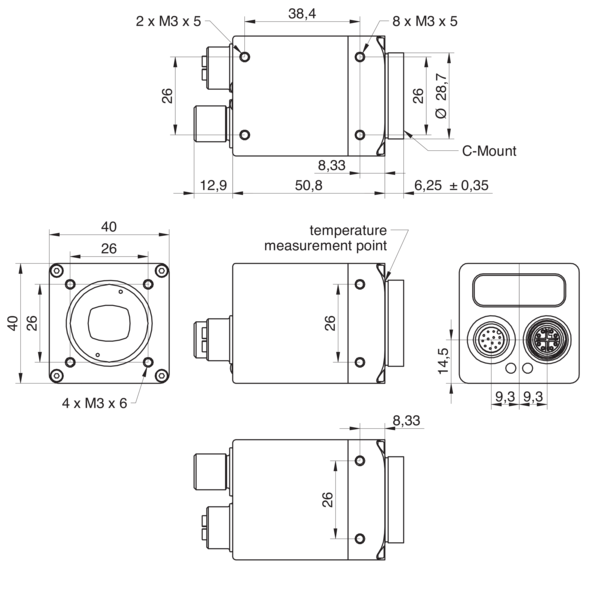

VCXG-51M.I.PTP 11217699机械数据
VCXG-51M.I.PTP 11217699电气数据
VCXG-51M.I.PTP 11217699非易失性存储器
VCXG-51M.I.PTP 11217699环境条件
VCXG-51M.I.PTP 11217699数字输入和输出
VCXG-51M.I.PTP 11217699一致性
