BaumerUNCK 09T9114/D1 11004100 超声波测距传感器
基本信息
型号: UNCK 09T9114/D1
订货号: 11004100
超声波测距传感器
- 3150毫米
- RS 232
- 电缆PUR 4 x 0,08，2米
- 60°C
- IP 67
基本属性
一般数据
- Scope Sd：
- 3 … 150 mm
- 作用域起始值Sdc：
- 3 … 150 mm
- 覆盖范围最终值Sde：
- 3 … 150 mm
- 重复精度：
- 0,5 mm
- Wiederholgenauigkeit (aktive Filterung)：
- < 0,1 mm
- 决议：
- < 0,3 mm
- Auflösung (aktive Filterung)：
- < 0,1 mm
- 响应时间吨：
- < 7 ms
- 温度漂移：
- < 0,18 % Sde/K (Komp. aus, ab Werk)
- < 2 % So (Kompensation ein)
- 声音频率：
- 380 kHz
- 辅助调整：
- Objektanzeige blinkt
- 接收指示灯：
- LED gelb / LED rot
电气数据
- 工作电压范围+Vs：
- 15 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 35 mA

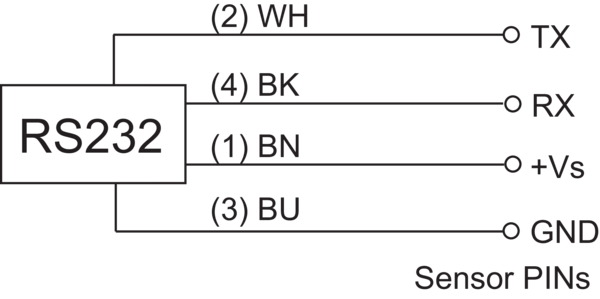

- 输出电路：
- RS232
- 波特率：
- 115200
- 余纹波：
- < 10 % Vs
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
机械数据
- 设计：
- Quaderförmig
- 外壳材料：
- PA 12
- 材料声音喷嘴：
- POM
- 宽度η直径：
- 8,6 mm
- 每长度高度：
- 82 mm
- 深度：
- 24,5 mm
- 连接类型：
- Kabel PUR 4 x 0,08, 2 m
环境条件
- 工作温度：
- 0 … +60 °C
- 保护类型：
- IP 67
