Baumer U500.PA0.2-GP2J.72F 11200633
U500.PA0.2-GP2J.72F 11200633Ultraschall
U500.PA0.2-GP2J.72F
基本信息
型号: U500.PA0.2-GP2J.72F
订货号: 11200633
Ultraschall Näherungsschalter
- ·20至1000毫米
- ·Gegentakt
- ·qTeach, Line-Teach, IO-Link
- ·Stecker M12 5-Pol
- ·-25 … 65 °C
- ·IP 67
Allgemeine Daten
- Spezialausführung：
- 2-Punkt-Näherungsschalter

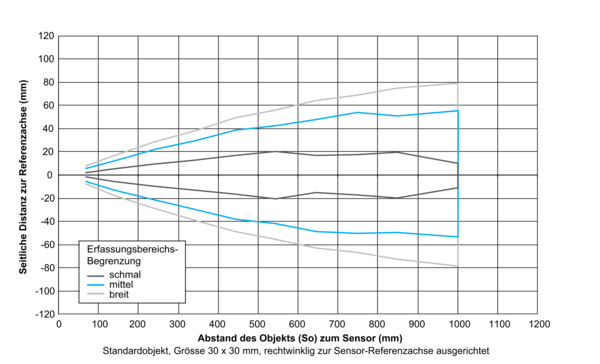

- Erfassungsbereich Sd：
- 20 … 1000 mm
- Erfassungsbereich Endwert Sde：
- 20 … 1000 mm
- Ausführung：
- IO-Link dual channel
- Multiplex-Version
- Hysterese typ.：
- 4 % Sde
- Wiederholgenauigkeit：
- 0,5 mm
- Temperaturdrift：
- < 2 % Sde
- Einschaltdrift：
- Kompensiert nach 15 Min.
- Ansprechzeit ton：
- < 40 ms
- Abfallzeit toff：
- < 40 ms
- Schallfrequenz：
- 200 kHz
- Einstellung：
- qTeach, Line-Teach, IO-Link
- Schaltzustandsanzeige：
- LED gelb / LED rot
- Betriebsanzeige：
- LED grün
- Ausrichtung Messachse：
- < 2°
Elektrische Daten
- Betriebsspannungsbereich +Vs：
- 12 … 30 VDC
- Stromaufnahme mittel：
- 35 mA

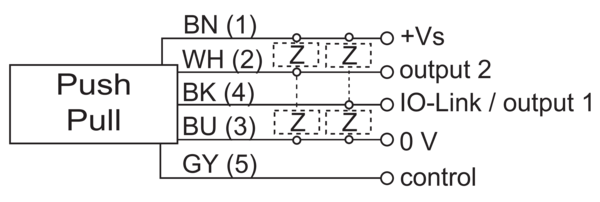

- Ausgangsschaltung：
- Gegentakt
- Ausgangsstrom：
- 100 mA
- Spannungsabfall Vd：
- <3,5 VDC
- Restwelligkeit：
- < 10 % Vs
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- Baudrate：
- 38,4 kBaud (COM 2)
- Zykluszeit：
- ≥ 12 ms
- Prozessdatenlänge：
- 48 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert
- IO-Link Porttyp：
- Class A
- Zusätzliche Daten：
- Distanz
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
- Einstellbare Parameter：
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Schallkeulenbreite
- Verhalten von Pin 5
- Sensorelement deaktivieren
- Find Me Funktion

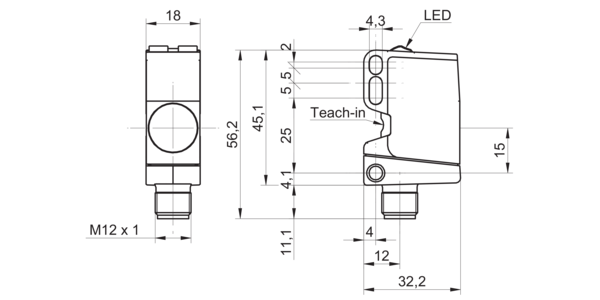

Mechanische Daten
- Bauform：
- Quaderförmig
- Gehäusematerial：
- Kunststoff (ASA, PMMA)
- Beschichtung Sensorfront：
- PEEK
- Breite / Durchmesser：
- 18 mm
- Höhe / Länge：
- 45 mm
- Tiefe：
- 32 mm
- Anschlussart：

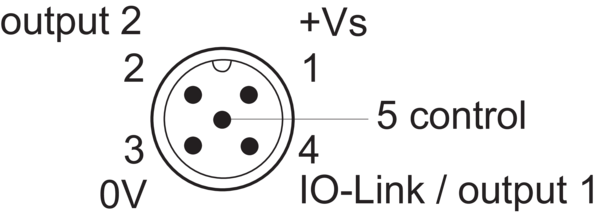

- Stecker M12 5-Pol
Umgebungsbedingungen
- Arbeitstemperatur：
- -25 … +65 °C
- Lagertemperatur：
- -40 … +75 °C
- Schutzart：
- IP 67
