Baumer RR30.DAH5-IGPB.9VF 11167317
RR30.DAH5-IGPB.9VF 11167317RadarDistanzmessende
RR30.DAH5-IGPB.9VF
基本信息
型号: RR30.DAH5-IGPB.9VF
订货号: 11167317
Radar Distanz messende Sensoren
- ·0.3至8.5米
- ·Stromausgang / Gegentakt
- ·qTeach / Extern
- ·Stecker M12
- ·-40 … 65 °C
- ·IP 68/69K & proTect+
Allgemeine Daten
- Erfassungsbereich Sd：
- 0,3 … 8,5 m
- Erfassungsbereich Startwert Sdc：
- 0,3 … 8,5 m
- Erfassungsbereich Endwert Sde：
- 0,3 … 8,5 m
- Wiederholgenauigkeit：
- 1 mm
- Ansprechzeit ton：
- < 6,5 ms
- Abfallzeit toff：
- < 6,5 ms
- Temperaturdrift：
- <± 10 mm (Full Scale)
- Einstellung：
- qTeach / Extern
- Einstellhilfe：
- Empfangsanzeige blinkt
- Empfangsanzeige：
- LED gelb
- Betriebsanzeige：
- LED grün
- Trägerfrequenz：
- 122 … 123 GHz
- Bandbreite：
- 1 GHz
- Objektseparation：
- 500 mm
- Hysterese typ.：
- 40 mm
- Linearitätsabweichung：
- ± 4 mm
- Modulationsart：
- FMCW
- Sendeleistung (EIRP)：
- < +20 dBm
- 打开角度：
- 6 °
- Zulassungen/Zertifikate：
- Ecolab
- FCC / CFR-47 part 18 (USA)
- EN 305 550-1 V.1.2.1 (European Union)
- EN 305 550-2 V.1.2.1 (European Union)
Elektrische Daten
- Betriebsspannungsbereich +Vs：
- 15 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 210 mA
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND

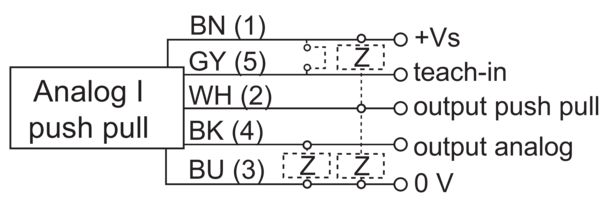

- Ausgangsschaltung：
- Stromausgang / Gegentakt
- Ausgangssignal：
- 4 ... 20 mA / 20 ... 4 mA
- Ausgangsstrom：
- 100 mA
- Schaltausgang：
- Gegentakt
- Schaltfunktion：
- NO / NC einstellbar
- Spannungsabfall Vd：
- <2,5 VDC

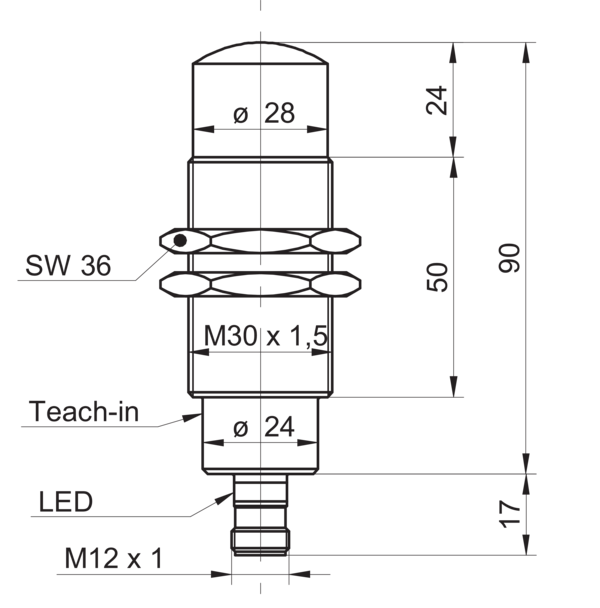

Mechanische Daten
- Bauform：
- Zylindrisch mit Gewinde
- Gehäusematerial：
- Edelstahl 1.4404 (V4A)
- Breite / Durchmesser：
- 30 mm
- Höhe / Länge：
- 90 mm

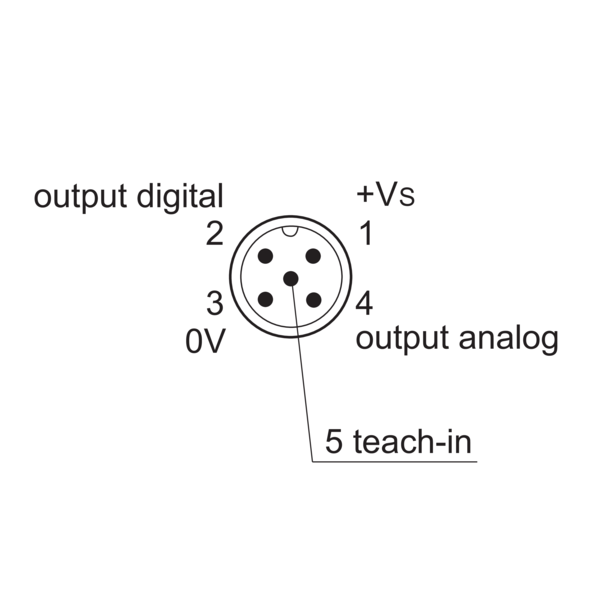

- Anschlussart：
- Stecker M12
Umgebungsbedingungen
- Arbeitstemperatur：
- -40 … +65 °C
- Lagertemperatur：
- -40 … +85 °C
- Schutzart：
- IP 68/69K & proTect+
