Baumer OXH7-Z0150.HI0720.VI 11159406
OXH7-Z0150.HI0720.VI 11159406Profilsensoren
OXH7-Z0150.HI0720.VI
基本信息
型号: OXH7-Z0150.HI0720.VI
订货号: 11159406
Profilsensoren
- ·Höhe
- ·100至150毫米
- ·Laserdiode rot, gepulst
- ·analog und RS 485
- ·Touch Display, RS485
- ·Stecker M12 8-Pol
- ·-10 … 50 °C
- ·IP 67
Allgemeine Daten
- Funktion：
- Höhe
- Ausführung：
- PosCon OXH7
- Messbereich (Breite)：
- 48 … 72 mm
- Messbereich (Abstand)：
- 100 … 150 mm
- Messfrequenz：
- 570 Hz
- Auflösung：
- 2 … 4 µm
- Linearitätsabweichung：
- ± 30 … 90 µm
- Temperaturdrift：
- ± 0,04 % Sde/K
- Betriebsanzeige：
- LED grün
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 656 nm
- Laserklasse：
- 1
- Optische Spitzenleistung max.：
- 2,4 mW
- Einstellung：
- Touch Display, RS485
Elektrische Daten
- Ansprech- / Abfallzeit：
- 3,5 ms
- Betriebsspannungsbereich +Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 120 mA

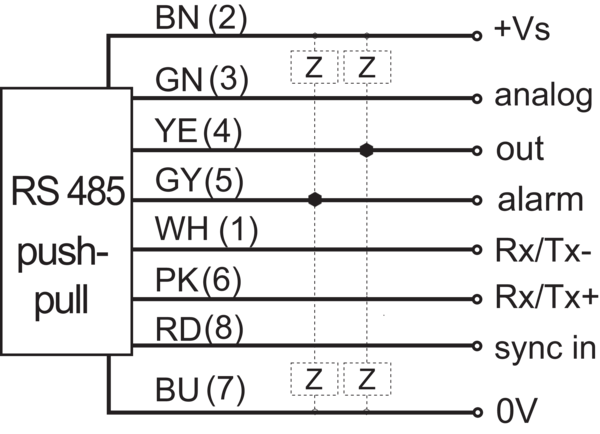

- Ausgangsschaltung：
- Analog und RS 485
- Ausgangssignal：
- 4 ... 20 mA / 0 ... 10 VDC
- Schaltausgang：
- Gegentakt
- Schaltfunktion：
- Out 1 / Alarm
- Ausgangsstrom：
- 100 mA
- Baudrate：
- 115200, einstellbar
- Verpolungsfest：
- Ja, Vs zu GND
- Kurzschlussfest：
- Ja

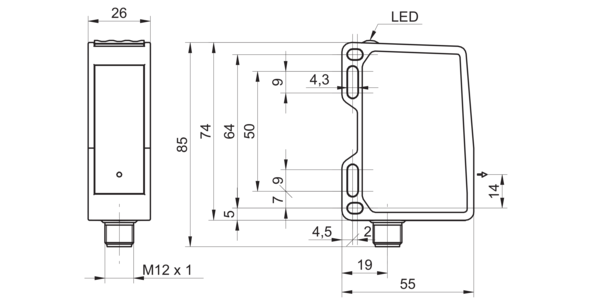

Mechanische Daten
- Breite / Durchmesser：
- 26 mm
- Höhe / Länge：
- 74 mm
- Tiefe：
- 55 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Aluminium
- Frontscheibe：
- Glas

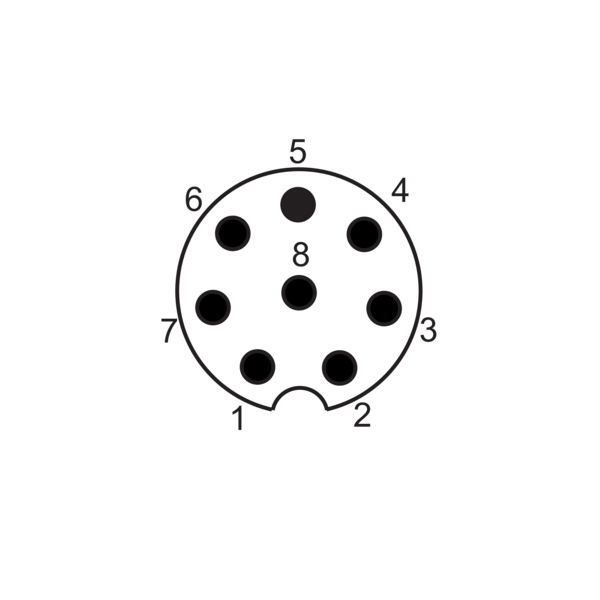

- Anschlussart：
- Stecker M12 8-Pol
- Gewicht：
- 130 g
Umgebungsbedingungen
- Fremdlichtsicherheit：
- < 35 kLux
- Arbeitstemperatur：
- -10 … +50 °C
- Schutzart：
- IP 67
- Lagertemperatur：
- -25 … +75 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 1.5 mm p-p bei f = 10 - 57 Hz, 10 Zyklen je Achse
- 10 g bei f = 58 - 2000 Hz, 10 Zyklen je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-27:2009
- 50 g / 11 ms resp. 100 g / 6 ms, 10 Stösse je Achse und Richtung
- 100 g / 2 ms, 5000 Stösse je Achse und Richtung
