Baumer OT300.GL-GLZZJ.72N 11240057
OT300.GL-GLZZJ.72N 11240057Reflexions-Lichttaster
OT300.GL-GLZZJ.72N
基本信息
型号: OT300.GL-GLZZJ.72N
订货号: 11240057
Reflexions-Lichttaster mit Hintergrundausblendung
- ·Distanzmesswert via IO-Link
- ·Zuverlässig auch bei sehr dunklen und glänzenden Objekten
- ·Manipulationssicheres, einfaches Einlernen per qTeach oder Leitungsteach
- ·Erweiterte Parametrierungsmöglichkeiten und zusätzliche Diagnosedaten
- ·Höchste Reichweiten dank Lichtlaufzeit-Prinzip
- ·Laserlichtquelle für ein präzises Schaltverhalten
- ·Kompaktes, miniaturisiertes Gehäuse
Allgemeine Daten
- Funktion：
- Hintergrundausblendung
- Ausführung：
- Time of Flight
- Tastweite Tw：
- 100 … 1800 mm
- Tastbereich Tb：
- 70 … 1890 mm

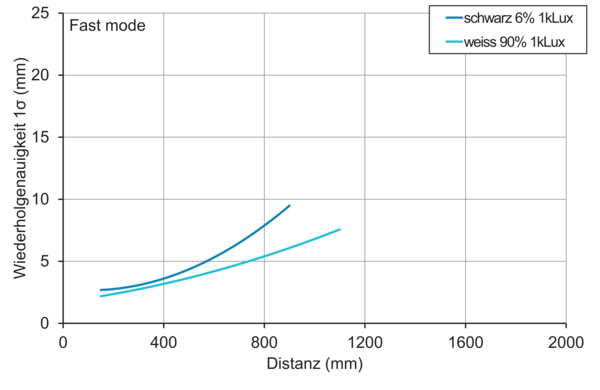

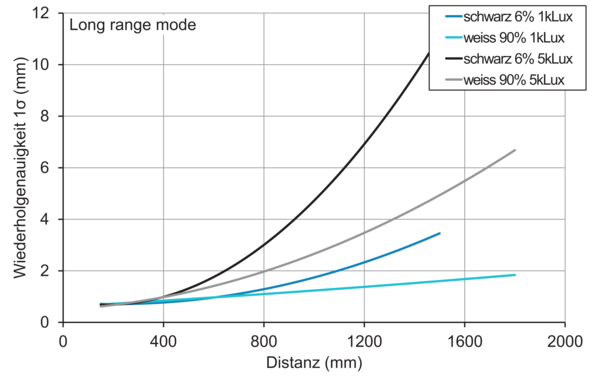

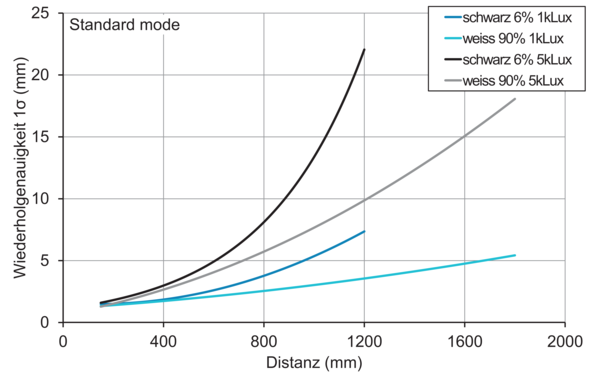

- Wiederholgenauigkeit：
- ≤ 1400 … 5500 µm
- Temperaturdrift：
- ± 15 mm
- Linearitätsabweichung：
- ± 10 mm
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb
- Tastweiteneinstellung：
- Teach-in und IO-Link
- Abstand Fokus：
- 700 mm
- Unterdrückung gegenseitiger Beeinflussung：
- Ja

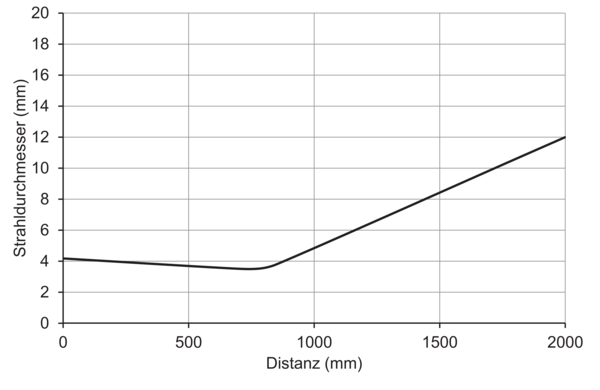

- Strahlform：
- Punkt
- Ausrichtung optische Achse：
- < 2°
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Laserklasse：
- 1
- Wellenlänge：
- 680 nm
Elektrische Daten
- Ansprech- / Abfallzeit：
- < 4 ms (High Speed Mode)
- < 8 ms (Standard Mode)
- < 50 ms (Long Range Mode)
- Betriebsspannungsbereich +Vs：
- 12 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 60 mA
- Spannungsabfall Vd：
- <2 VDC
- Schaltfunktion：
- Hellschaltung, umschaltbar

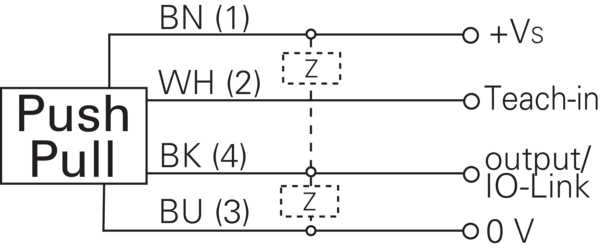

- Ausgangsschaltung：
- Gegentakt / IO-Link
- Ausgangsstrom：
- 50 mA
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1.3
- Profil：
- DMSS
- IO-Link Porttyp：
- Class A
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 2 ms
- Prozessdatenlänge：
- 32 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 8-15 = Skalierungsfaktor
- Bit 16-31 = 16 Bit Messwert
- Einstellbare Parameter：
- Schaltpunkte
- Schalthysterese
- Betriebsmodus
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Sensorelement deaktivieren
- Find Me Funktion
- Teach-in Modus
- Zusätzliche Daten：
- Distanz
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
Mechanische Daten
- Breite / Durchmesser：
- 12,9 mm
- Höhe / Länge：
- 32,3 mm
- Tiefe：
- 23 mm
- Bauform：
- Quaderförmig
- Gehäusematerial：
- Kunststoff (ASA, PMMA)
- Frontscheibe：
- PMMA

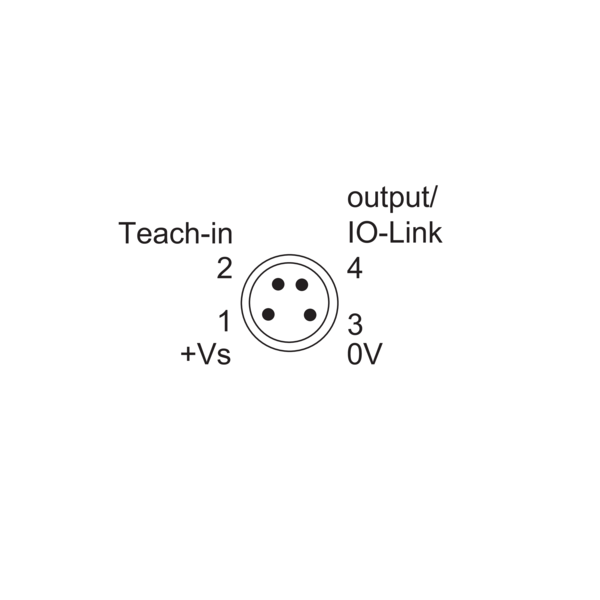

- Anschlussart：
- Stecker M8 4-Pol
Umgebungsbedingungen
