Baumer OM70-P1000.HV1000.VI 11199089
OM70-P1000.HV1000.VI 11199089Distanz-Sensoren
OM70-P1000.HV1000.VI
基本信息
型号: OM70-P1000.HV1000.VI
订货号: 11199089
Distanz-Sensoren
- ·Touch-Display mit Live Monitor Funktion
- ·Parametrierbarer Schaltausgang
- ·Selektierbare Filter und Trigger-Modi
Allgemeine Daten
- Funktion：
- Distanzmessung
- Ausführung：
- OM70 laser point basic
- Messdistanz Sd：
- 100 … 1000 mm
- Messbereich Mr：
- 900 mm
- Sweet spot：
- 1000 mm
- Einstellung：
- Touch Display, RS485
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb / LED rot
- Auflösung：
- 3 … 63 µm
- Wiederholgenauigkeit：
- 1 … 32 µm
- Linearitätsabweichung：
- ± 0,19 % Mr
- Strahlform：
- Punkt
- Temperaturdrift：
- 0,065 % Sde/K
- Hysterese Digitalausgang：
- Einstellbar
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 2
Elektrische Daten
- Antwortverzögerung：
- 0,8 ms
- Messfrequenz：
- 2500 Hz
- Betriebsspannungsbereich +Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 75 mA
- Ausgangsschaltung：
- Analog und RS 485
- Ausgangssignal：
- 4 ... 20 mA / 0 ... 10 VDC
- Ausgangsstrom：
- 100 mA
- Schaltausgang：
- Gegentakt
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Kommunikationsschnittstelle
- Schnittstelle：
- RS485
- Baudrate：
- 115200, einstellbar

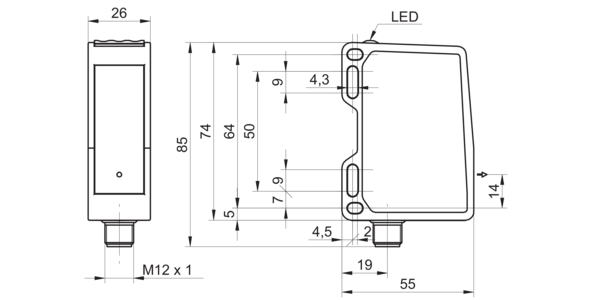

Mechanische Daten
- Breite / Durchmesser：
- 26 mm
- Höhe / Länge：
- 74 mm
- Tiefe：
- 55 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Aluminium
- Frontscheibe：
- Glas
- Anschlussart：
- Stecker M12 8-Pol
- Gewicht：
- 130 g
Umgebungsbedingungen
