Baumer OADM 20I6472/S14F 10144600
OADM 20I6472/S14F 10144600Distanz-Sensoren
OADM 20I6472/S14F
基本信息
型号: OADM 20I6472/S14F
订货号: 10144600
Distanz-Sensoren
- ·50至300毫米
- ·Laserdiode rot, gepulst
- ·模拟
- ·Teach-in: Taste / Extern
- ·Stecker M12 8-Pol, schwenkbar
- ·50 °C
- ·IP 67
Allgemeine Daten
- Messdistanz Sd：
- 50 … 300 mm
- Strahldurchmesser：
- 2 mm
- Einstellung：
- Teach-in: Taste / Extern
- Abstand Teach-In-Grenzen：
- > 5 mm
- Betriebsanzeige：
- LED grün
- Anzeige Alarm- / Verschmutzung：
- LED rot

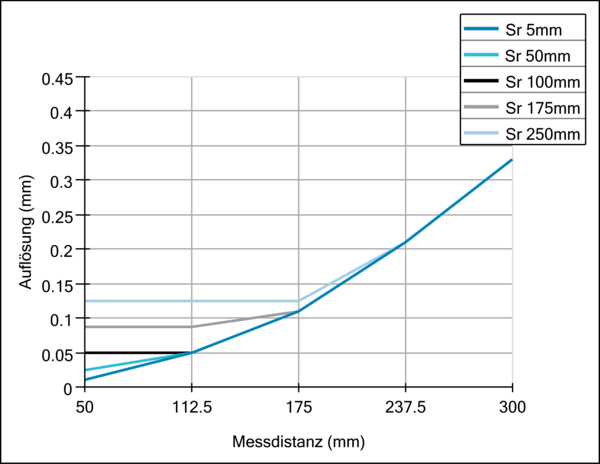

- Auflösung：
- 10 … 330 µm
- Linearitätsabweichung：
- ± 0,03 … 1 mm
- Strahlform：
- Punkt
- Temperaturdrift：
- < 0,03 % Sde/K
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 650 nm
- Laserklasse：
- 2
Elektrische Daten
- Ansprech- / Abfallzeit：
- < 0,9 ms
- Betriebsspannungsbereich +Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 100 mA

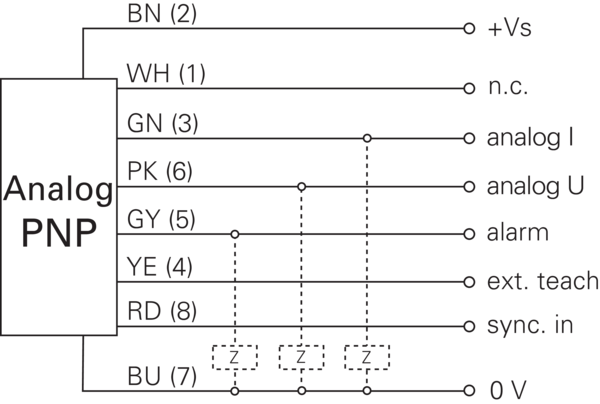

- Ausgangsschaltung：
- Analog
- Ausgangssignal：
- 4 ... 20 mA / 0 ... 10 VDC
- Lastwiderstand (analog I)：
- < (+Vs - 6 V) / 0,02 A
- Lastwiderstand (analog U)：
- > 100 kOhm
- Ausgangsstrom：
- 100 mA
- Alarmausgang：
- PNP
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Mechanische Daten
- Breite / Durchmesser：
- 20,6 mm
- Höhe / Länge：
- 65 mm
- Tiefe：
- 50 mm
- Bauform：
- Quaderförmig
- Gehäusematerial：
- Zink-Druckguss
- Frontscheibe：
- Glas
- Anschlussart：
- Stecker M12 8-Pol, schwenkbar
Umgebungsbedingungen
- Fremdlichtsicherheit：
- < 8 kLux
- Schutzart：
- IP 67
- Arbeitstemperatur：
- 0 … +50 °C
