Baumer IR30.D18L-F60.GP1I.7BF 11193950

Baumer IR30.D18L-F60.GP1I.7BF 11193950

IR30.D18L-F60.GP1I.7BF 11193950Induktive

德国 Baumer
首页品牌中心德国 BaumerIR30.D18L-F60.GP1I.7BF 11193950

IR30.D18L-F60.GP1I.7BF 11193950

Baumer IR30.D18L-F60.GP1I.7BF 11193950
IR30.D18L-F60.GP1I.7BF 11193950基本信息

型号: IR30.D18L-F60.GP1I.7BF

订货号: 11193950

Induktive Abstandssensoren
  • Distanzmessung
  • 0至18毫米
  • PNP / push-pull
  • IO-Link
  • Stecker M12
  • -25 … 75 °C
  • IP 67
IR30.D18L-F60.GP1I.7BF 11193950基本属性
IR30.D18L-F60.GP1I.7BF 11193950Allgemeine Daten
Einbauart：
Bündig
Spezialausführung：
Linearisiert
Funktion：
Distanzmessung
Messdistanz Sd：
0 … 18 mm

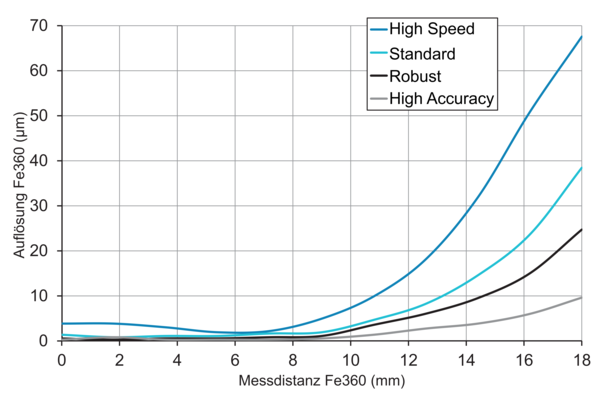

Auflösung：
< 0,01 mm (High Accuracy Mode)
Wiederholgenauigkeit：
0,02 mm
Einstellung：
IO-Link
Teach：
Single point, Two point, Window
Linearitätsabweichung：
± 360 µm
Temperaturdrift：
± 6 % (Full Scale)
Schalthysterese：
< 99 % (einstellbar)
Betriebsanzeige：
LED grün
Schaltzustandsanzeige：
LED gelb
IR30.D18L-F60.GP1I.7BF 11193950Elektrische Daten
Ansprechzeit (Werkskennlinie)：
< 2 ms
Schaltfrequenz：
600 Hz
Betriebsspannungsbereich +Vs：
8 … 36 VDC
Stromaufnahme max. (ohne Last)：
15 mA

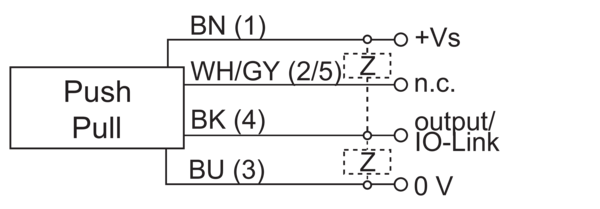

Ausgangsschaltung：
  • PNP
  • Gegentakt
  • IO-Link
Ausgangsstrom：
100 mA
Kurzschlussfest：
Ja
Verpolungsfest：
Ja
Baudrate：
230,4 kBaud (COM 3)

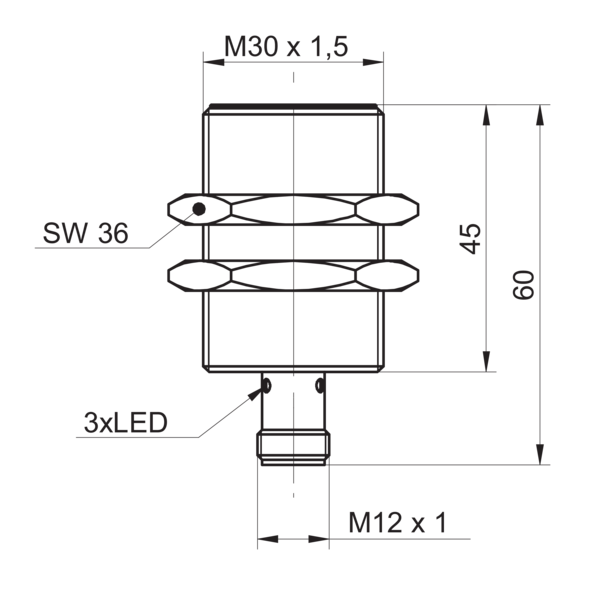

IR30.D18L-F60.GP1I.7BF 11193950Mechanische Daten
Bauform：
Zylindrisch mit Gewinde
Material (aktive Fläche)：
PBT
Gehäusematerial：
Messing vernickelt
Baugrösse：
30 mm
Gehäuselänge：
60 mm

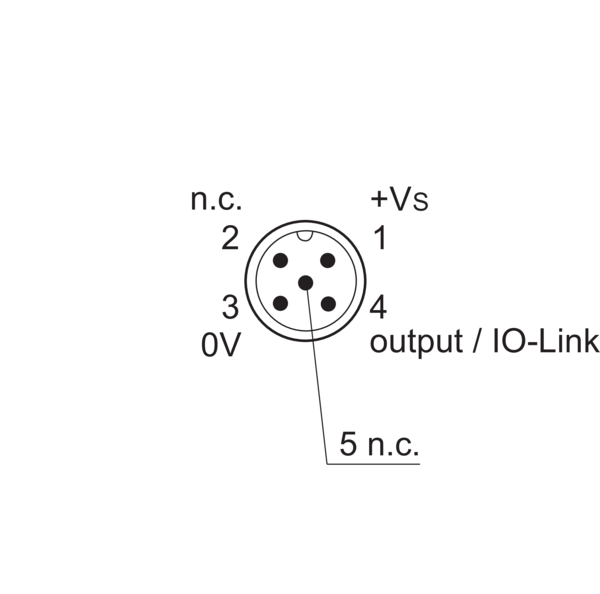

Anschlussart：
Stecker M12
Anzugsdrehmoment max.：
100 Nm
IR30.D18L-F60.GP1I.7BF 11193950Umgebungsbedingungen
Arbeitstemperatur：
-25 … +75 °C
Schutzart：
IP 67
IR30.D18L-F60.GP1I.7BF 11193950Kommunikationsschnittstelle
Schnittstelle：
IO-Link V1.1
Baudrate：
230,4 kBaud (COM 3)
Zykluszeit：
≥ 0,6 ms
Prozessdatenlänge：
32 Bit
Prozessdatenstruktur：
  • Bit 0 = SSC1 (Distanz)
  • Bit 1 = SSC2 (Distanz)
  • Bit 3 = Alarm
  • Bit 4 = SSC3 (Frequenz)
  • Bit 5 = SSC4 (Zähler)
  • Bit 16-31 = 16 Bit Messwert
IO-Link Porttyp：
Class A
Einstellbare Parameter：
  • Messbereich
  • Schaltpunkte
  • Schalthysterese
  • Messwertfilterung
  • Zeitfilter
  • LED Zustandsanzeigen
  • Ausgangslogik
  • Ausgangsschaltung
  • Zähler
  • Sensorelement deaktivieren
  • Find Me Funktion
Zusätzliche Daten：
  • Distanz
  • Frequenz
  • Schaltzyklen
  • Betriebsstunden
  • Bootzyklen
  • Betriebsspannung
  • Gerätetemperatur
  • Histogramme
IR30.D18L-F60.GP1I.7BF
