Baumer CAM12.D4-11230410 11230410
CAM12.D4-11230410 11230410Anschlusskabel
CAM12.D4-11230410
基本信息
型号: CAM12.D4-11230410
订货号: 11230410
Anschlusskabel

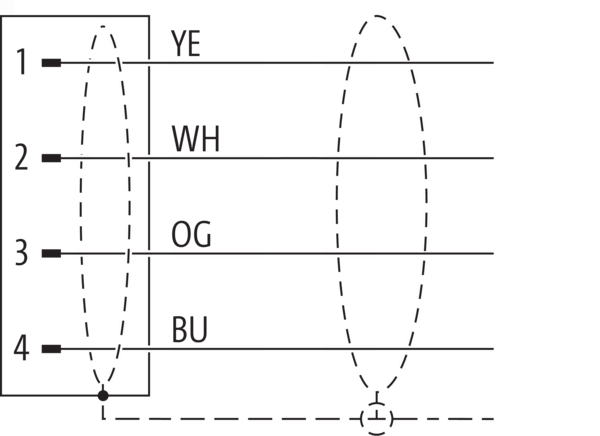

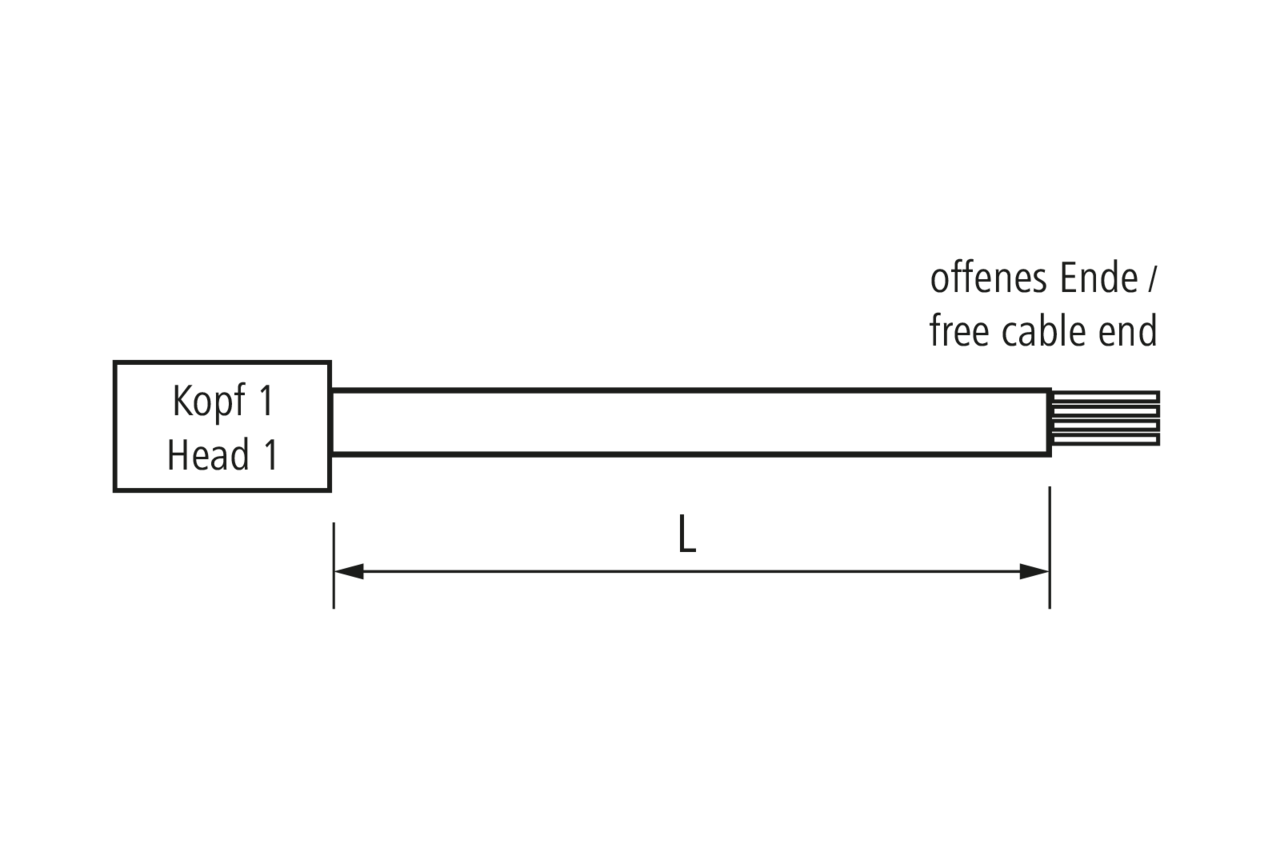

- ·M12, Stecker, D-kodiert, 4-polig; PUR, 500 cm, geschirmt, freies Kabelende
- ·Geeignet für Schleppkette
- ·Kopf A: IP67
- ·Kabel: Gute Resistenz gegen Flammen und Öle
- ·Halogenfrei
Seite A

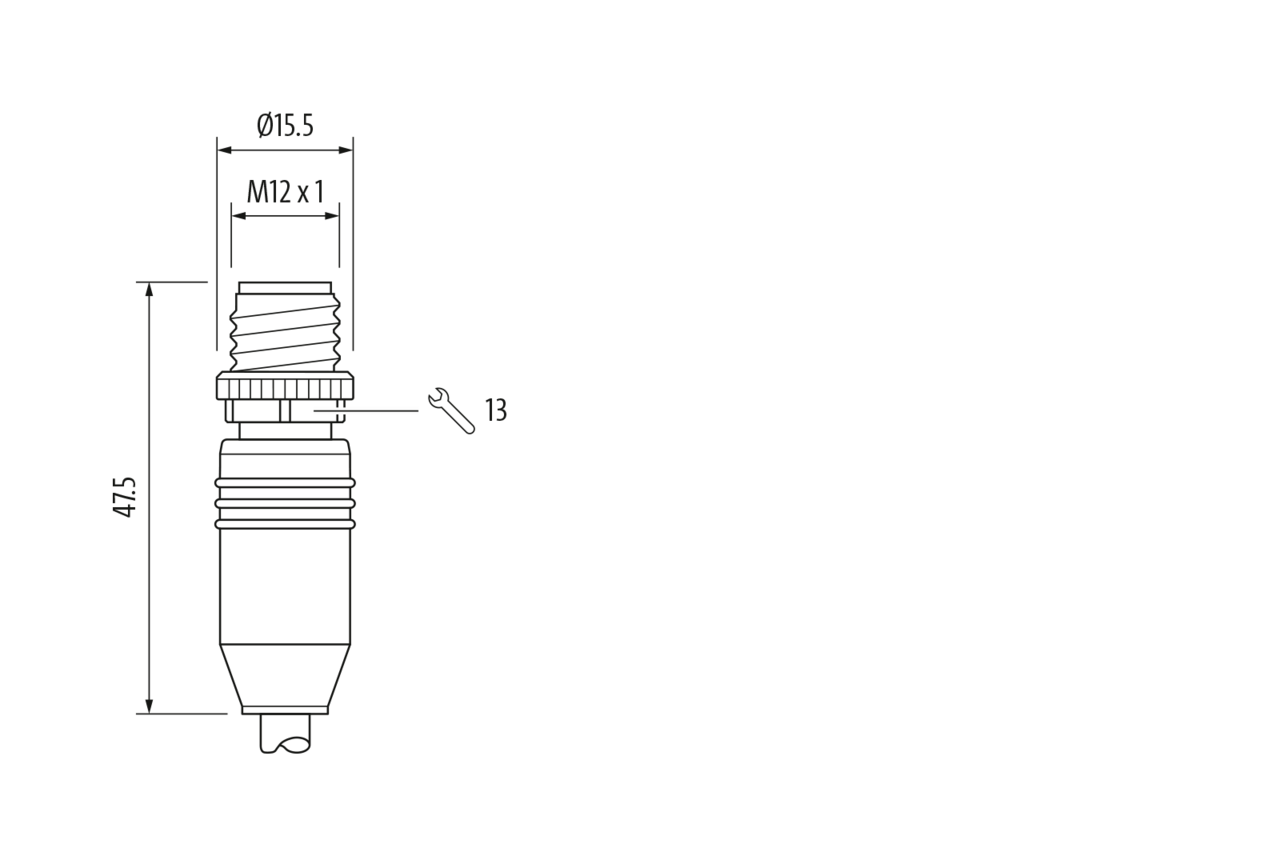

- Kopf A: Anschluss：
- M12
- Kopf A: Winkel Kabelabgang：
- 0°
- Kopf A: Geschlecht：
- Männlich

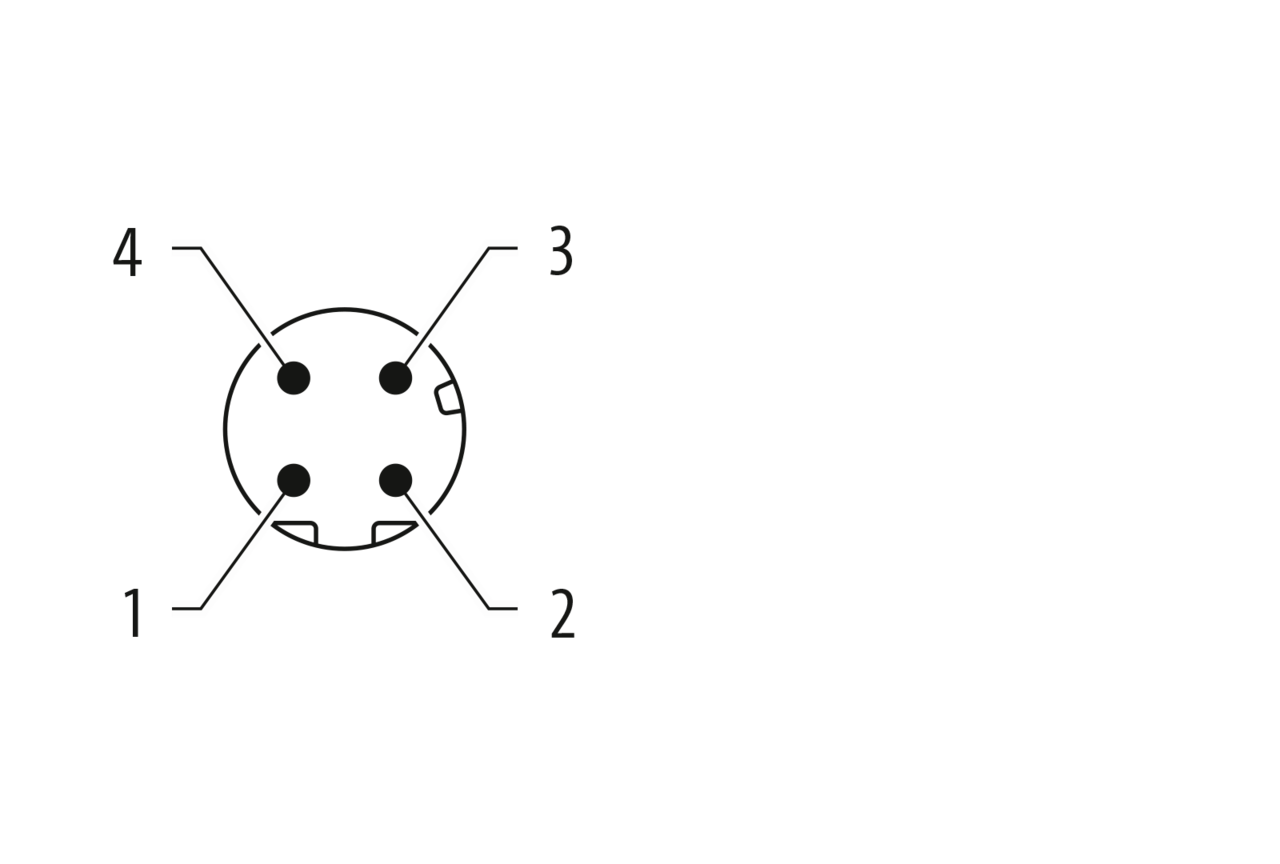

- Kopf A: Kodierung：
- D
- Kopf A: Polzahl：
- 4
- Kopf A: LED：
- Nein
- Kopf A: Sechskantschlüsselweite：
- SW13
- Kopf A: Anzugsdrehmoment：
- 0,6 Nm
- Kopf A: Rändelschraube Material：
- Zinkdruckguss, vernickelt
- Kopf A: Griffkörper Farbe：
- Schwarz
- Beschriftungstülle Seite A：
- Ja
Seite B
- Kopf B: Anschluss：
- Offenes Kabelende
- Beschriftungstülle Seite B：
- Ja
Leitungen
- Leitungslänge：
- 500 cm
- Längentoleranz：
- ± 7,5 cm

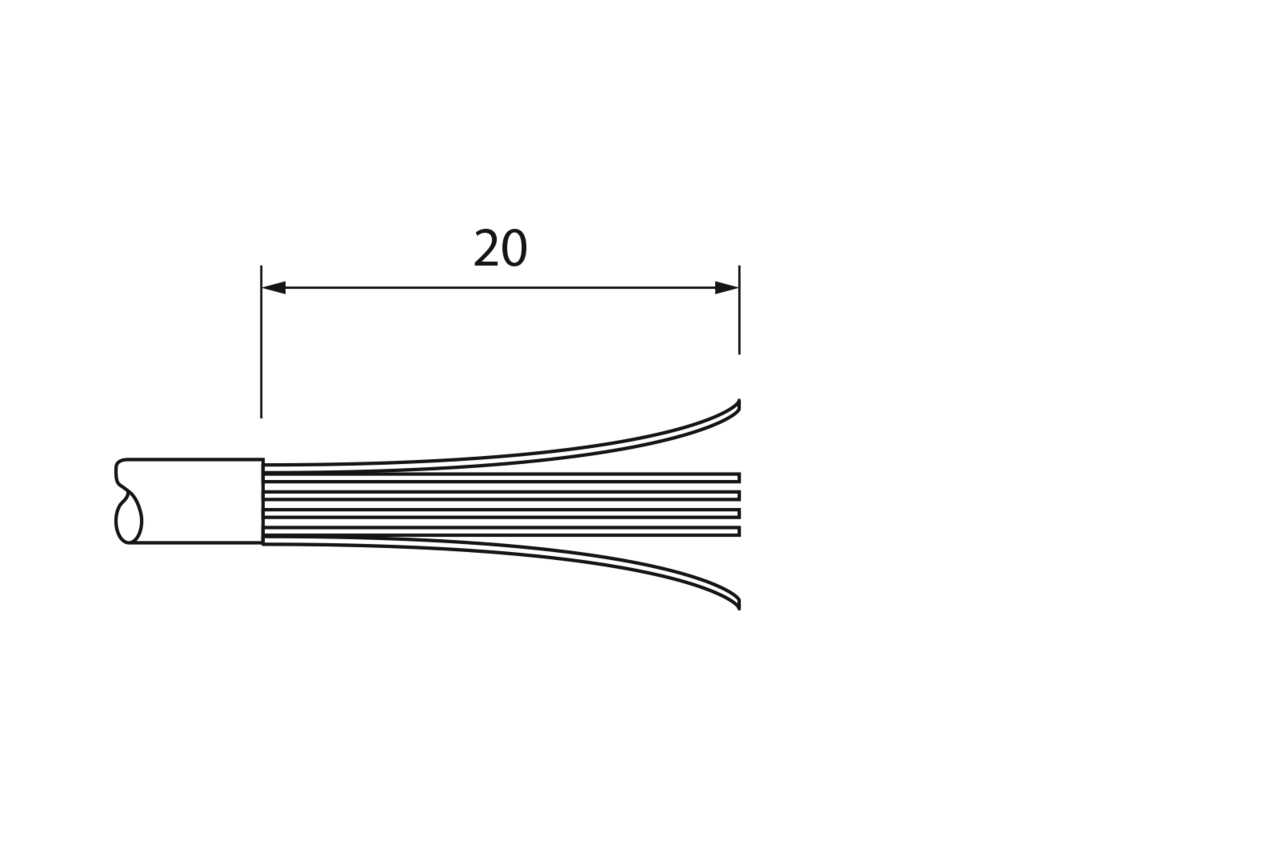

- Abmantellänge：
- 20 mm
- Schirmung：
- Ja
- Leiteraufbau：
- 7 × 0,254 mm
- AWG：
- 22
- Mantel: Material：
- PUR
- Mantel: Farbe：
- Grün
- Leitungsdurchmesser：
- 6,7 mm ± 5%
- Aderquerschnitt：
- 0,355 mm²
Kabel
- Leitung: Umgebungstemperatur (in Bewegung)：
- 0 0
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 40 ...+ 80 °C
- Betriebsspannung (UL)：
- 30 V DC
- Schirmung：
- Ja
- Schirmung: Abdeckung：
- ca. 85 %
- Wellenwiderstand：
- 100 Ohm ± 15%
- Signallaufzeit：
- 5,1 ns/m
- Biegeradius (statisch)：
- 33,5 mm
- Adernzahl：
- 4
- Adernzahl mit Querschnitt：
- 4x0,355
- Längentoleranz：
- ± 7,5 cm
- Leitungslänge：
- 500 cm
- Zulässige Beschleunigung：
- max. 2 m/s²
- AWG：
- 22
- Biegeradius (ortsfeste Verlegung)：
- min. 5 × Aussendurchmesser
- Biegeradius (flexibler Einsatz)：
- min. 12 × Aussendurchmesser
- Leitungsgewicht：
- ca. 69,3 g/m
- Leiteraufbau：
- 7 × 0,254 mm
- Leitungsdurchmesser：
- 6,7 mm ± 5%
- Isolationswiderstand：
- min. 5 MOhm x m
- Kabelleiter: Material：
- Kupfer, blank
- Mantel: Material：
- PUR
- Aderisolierung: Material：
- PE
- Schirmung: Material：
- Kupfer, verzinnt; PET aluminiumbeschichtet
- Biegezyklen：
- ca. 3000000 Zyklen
- Nennspannung：
- 300 V
- Paarverseilung：
- Nein
- Einzeldraht Durchmesser：
- 0,254 mm
- Leitung: Prüfspannung：
- 2 kV AC Leiter-Leiter ; 2 kV AC Leiter-Schirm
- Gesamtverseilung：
- 4 Adern um Kernfüller verseilt
- Zulässige Verfahrgeschwindigkeit：
- max. 3,3 m/s
- Zulässiger Verfahrweg (horizontal)：
- max. 5 m
- Aderquerschnitt：
- 0,355 mm²
- Adern Bearbeitung：
- Nein
- Aderdurchmesser inkl. Isolierung：
- 1,4 mm ± 5%
- Mantel: Farbe：
- Grün
- Protokolle：
- CAT5e
Elektrische Daten
- Betriebsspannung：
- max. 60 V DC
- Betriebsspannung (UL)：
- 30 V DC
- Nennspannung：
- 300 V
- Durchgangswiderstand：
- max. 30 mOhm
- Strombelastbarkeit je Kontakt：
- max. 4 A
