Baumer CAM12.A8-11233253 11233253
CAM12.A8-11233253 11233253Anschlusskabel
CAM12.A8-11233253
基本信息
型号: CAM12.A8-11233253
订货号: 11233253
Anschlusskabel
- ·M12, Buchse, A-kodiert, 8-polig; PUR, 1000 cm, geschirmt, freies Kabelende
- ·Geeignet für Schleppkette
- ·Kopf A: IP65, IP66K, IP67
- ·Kabel: Gute Resistenz gegen Chemikalien, Flammen und Öle
- ·Halogenfrei
Seite A
- Kopf A: Anschluss：
- M12
- Kopf A: Winkel Kabelabgang：
- 90°
- Kopf A: Geschlecht：
- Weiblich
- Kopf A: Kodierung：
- A
- Kopf A: Polzahl：
- 8
- Kopf A: LED：
- Nein
- Kopf A: Sechskantschlüsselweite：
- SW13
- Kopf A: Anzugsdrehmoment：
- 0,6 Nm
- Kopf A: Rändelschraube Material：
- Zinkdruckguss, vernickelt
- Kopf A: Griffkörper Farbe：
- Schwarz
- Kopf A: Dichtung Material：
- FKM
- Beschriftungstülle Seite A：
- Ja
Seite B

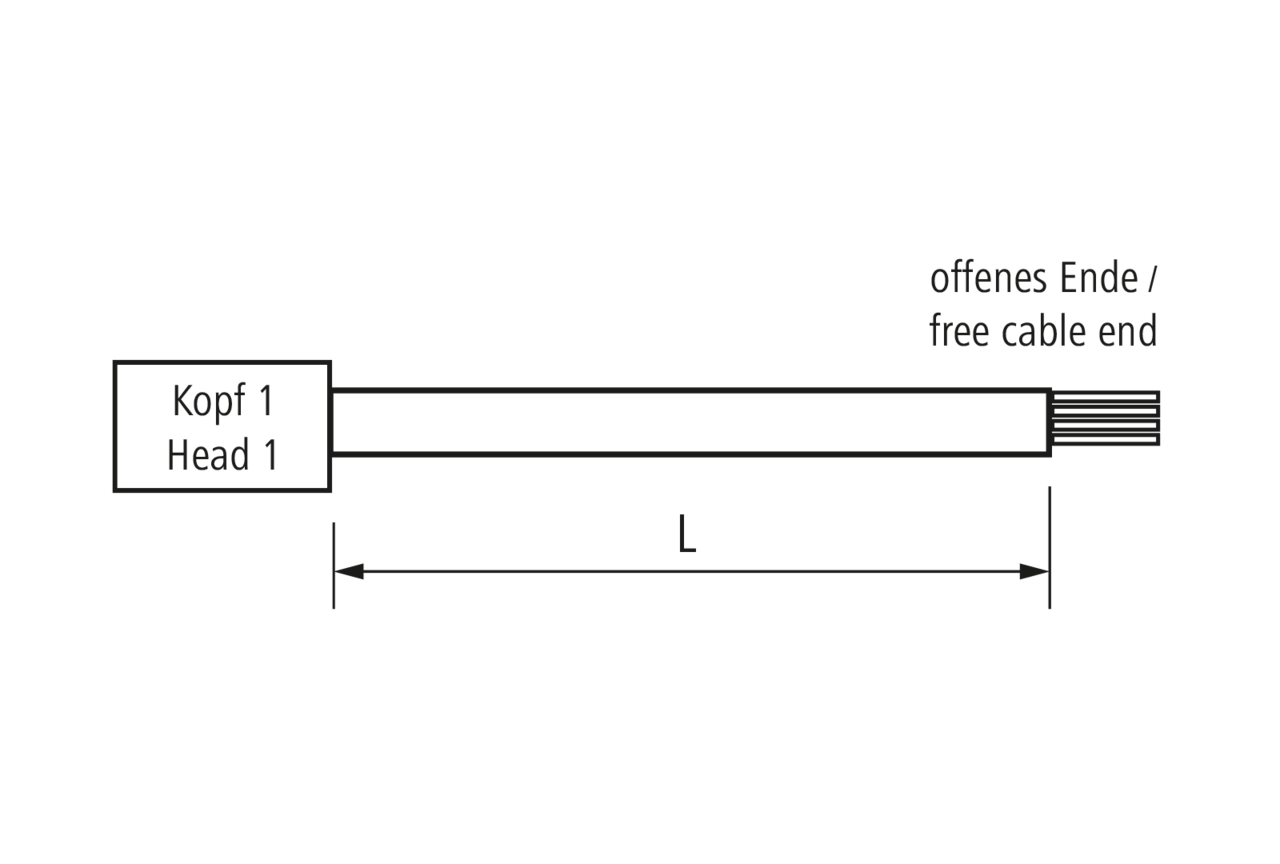

- Kopf B: Anschluss：
- Offenes Kabelende
- Beschriftungstülle Seite B：
- Ja
Leitungen
- Leitungslänge：
- 1000 cm
- Längentoleranz：
- ± 15 cm

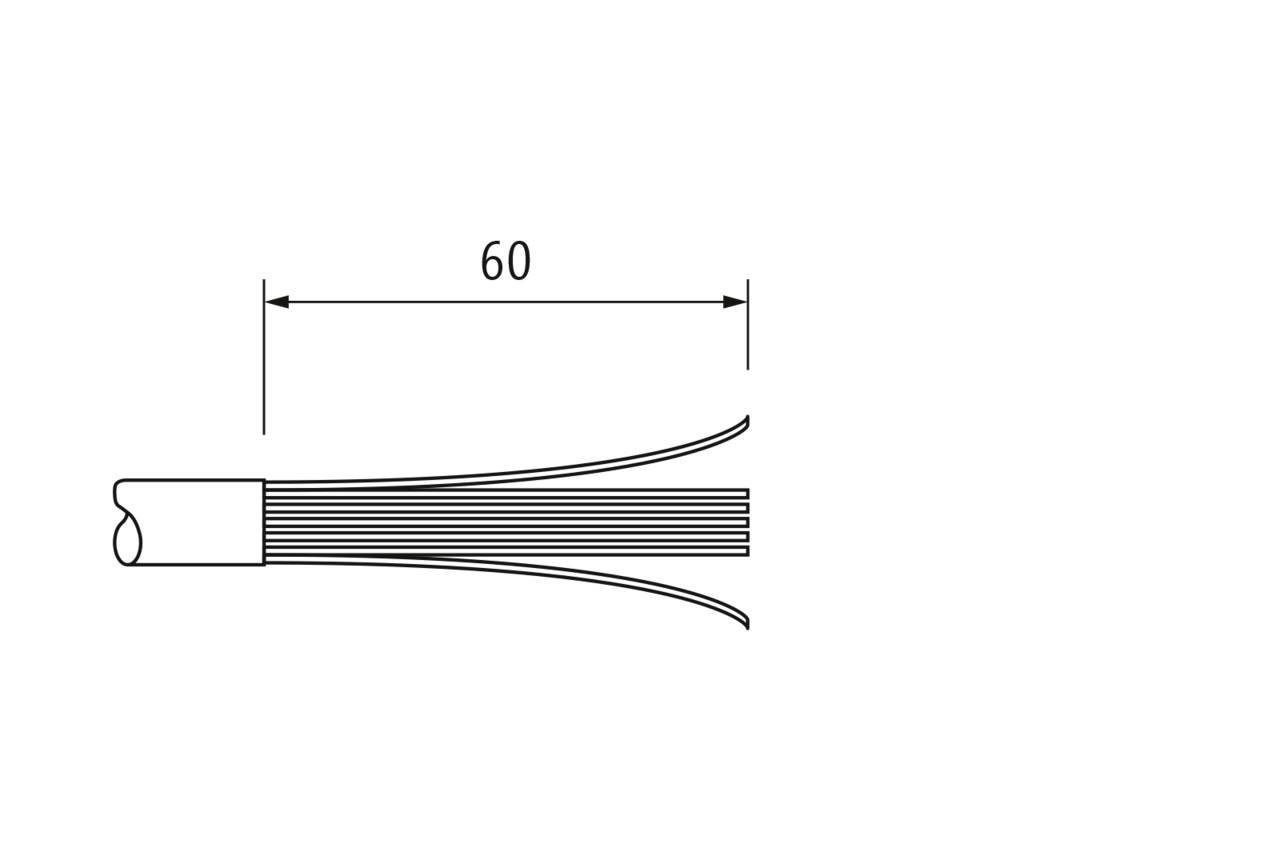

- Abmantellänge：
- 60 mm
- Schirmung：
- Ja
- Leiteraufbau：
- 32 × 0,1 mm
- AWG：
- 24
- Mantel: Material：
- PUR
- Mantel: Farbe：
- Schwarz
- Leitungsdurchmesser：
- 7 mm ± 5%
- Aderquerschnitt：
- 0,25 mm²
Kabel
- Leitung: Umgebungstemperatur (in Bewegung)：
- - 25 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 40 ...+ 80 °C
- Betriebsspannung (UL)：
- 30 V AC/DC
- Schirmung：
- Ja
- Schirmung: Abdeckung：
- ca. 80 %
- Biegeradius (statisch)：
- 35 mm

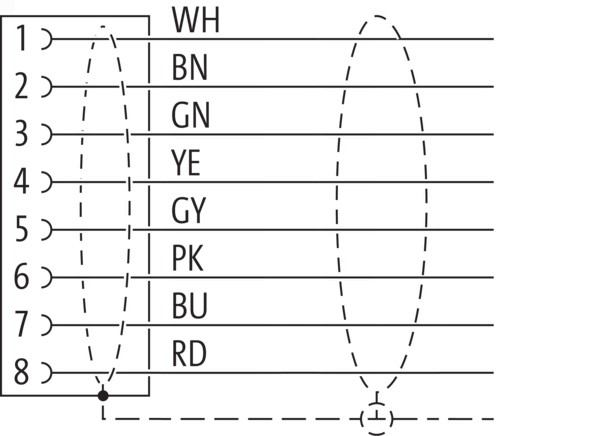

- Adernzahl：
- 8
- Adernzahl mit Querschnitt：
- 8x0,25
- Längentoleranz：
- ± 15 cm
- Leitungslänge：
- 1000 cm
- Zulässige Beschleunigung：
- max. 5 m/s²
- AWG：
- 24
- Biegeradius (ortsfeste Verlegung)：
- min. 5 × Aussendurchmesser
- Torsionsgeschwindigkeit：
- max. 35 Zyklen/min
- Biegeradius (flexibler Einsatz)：
- min. 10 × Aussendurchmesser
- Leitungstyp：
- 3
- Leitungsgewicht：
- ca. 66 g/m
- Leiteraufbau：
- 32 × 0,1 mm
- Leitungsdurchmesser：
- 7 mm ± 5%
- Kabelleiter: Material：
- Kupfer, blank
- Mantel: Material：
- PUR
- Aderisolierung: Material：
- PP
- Schirmung: Material：
- Kupfer, verzinnt
- Biegezyklen：
- ca. 5000000 Zyklen
- Nennspannung：
- 300 V
- Torsionszyklen：
- ca. 2000000 Zyklen
- Paarverseilung：
- Nein
- Einzeldraht Durchmesser：
- 0,1 mm
- Leitung: Prüfspannung：
- 2 kV AC Leiter-Leiter ; 2 kV AC Leiter-Schirm
- Torsionsbeanspruchung in °：
- ± 30 °/m
- Gesamtverseilung：
- 8 Adern um Kernfüller verseilt
- Zulässige Verfahrgeschwindigkeit：
- max. 3,3 m/s
- Zulässiger Verfahrweg (horizontal)：
- max. 5 m
- Aderquerschnitt：
- 0,25 mm²
- Adern Bearbeitung：
- Nein
- Aderdurchmesser inkl. Isolierung：
- 1,2 mm ± 5%
- Mantel: Farbe：
- Schwarz
Elektrische Daten
- Betriebsspannung：
- max. 30 V AC/DC
- Betriebsspannung (UL)：
- 30 V AC/DC
- Nennspannung：
- 300 V
- Durchgangswiderstand：
- max. 30 mOhm
- Strombelastbarkeit je Kontakt：
- max. 2 A
