Baumer CAM12.A4-11230932 11230932
CAM12.A4-11230932 11230932Anschlusskabel
CAM12.A4-11230932
基本信息
型号: CAM12.A4-11230932
订货号: 11230932
Anschlusskabel
- ·M12, Buchse, A-kodiert, 4-polig; PUR, 200 cm, freies Kabelende
- ·Geeignet für Schleppkette, Robotik ± 180 °/m
- ·Kopf A: IP65, IP66K, IP67
- ·Kabel: Gute Resistenz gegen Chemikalien, Flammen und Öle

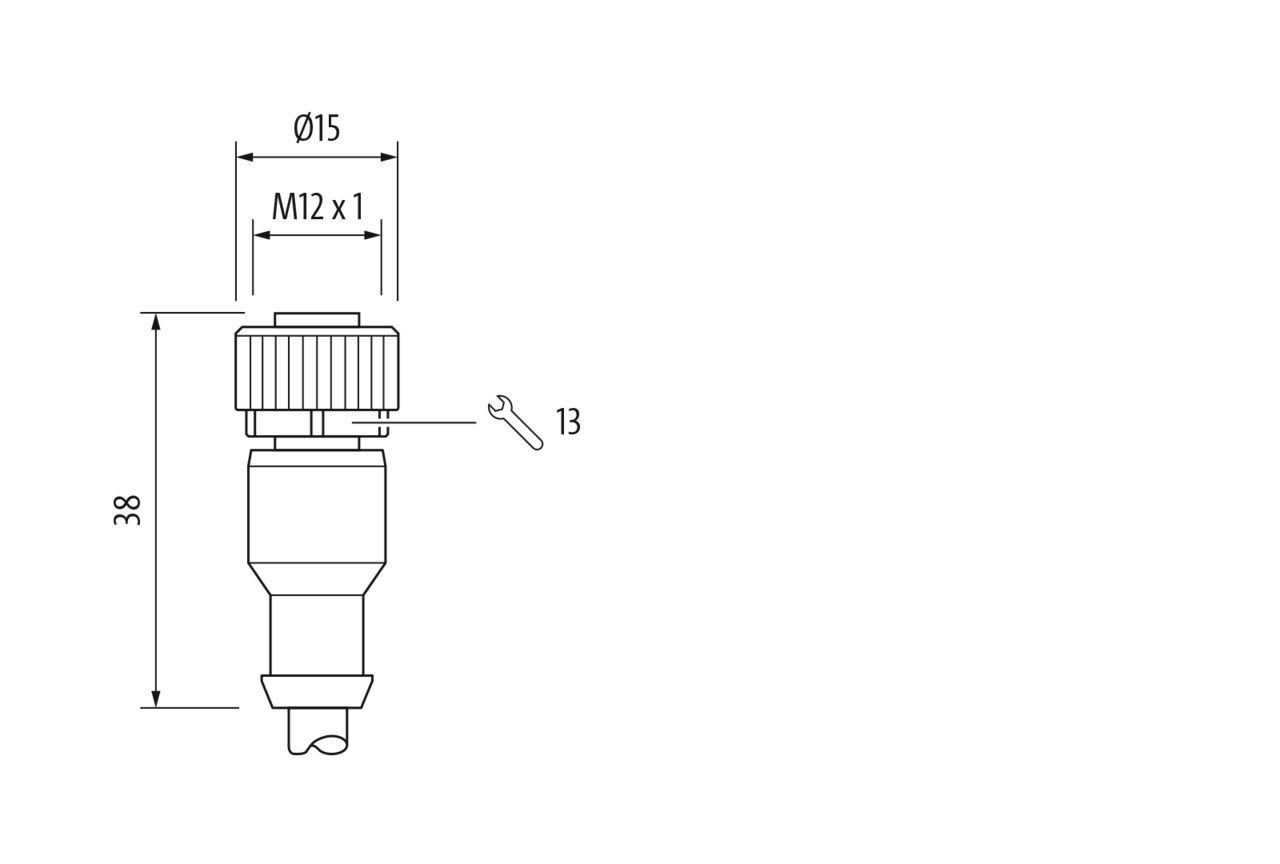

Seite A
- Kopf A: Anschluss：
- M12
- Kopf A: Winkel Kabelabgang：
- 0°
- Kopf A: Geschlecht：
- Weiblich

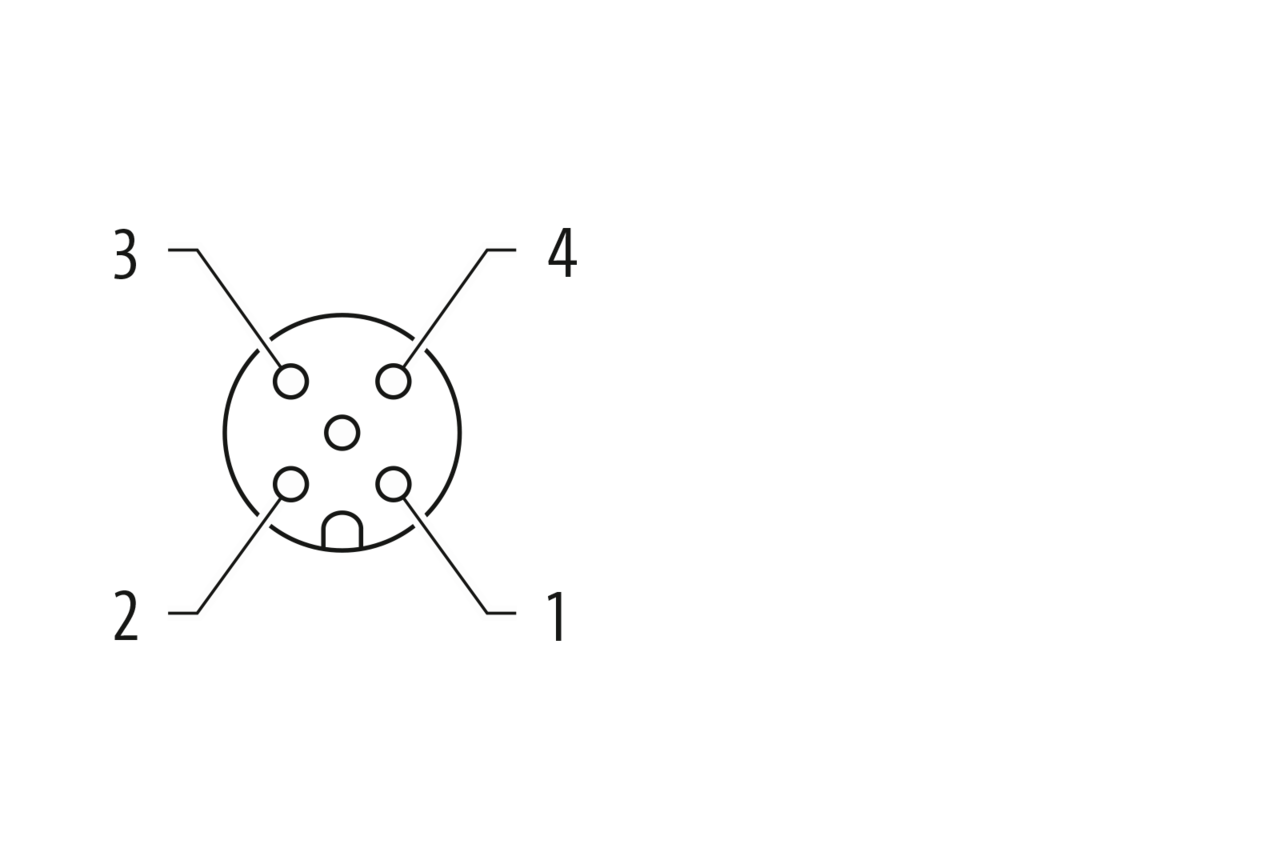

- Kopf A: Kodierung：
- A
- Kopf A: Polzahl：
- 4

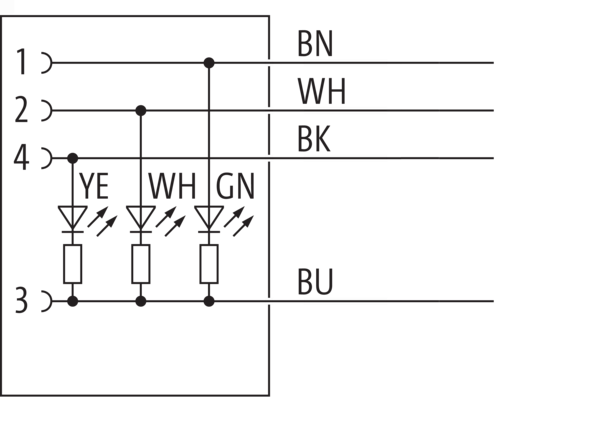

- Kopf A: LED：
- Ja
- Kopf A: LED Schaltung：
- PNP
- Kopf A: Sechskantschlüsselweite：
- SW13
- Kopf A: Anzugsdrehmoment：
- 0,6 Nm
- Kopf A: Rändelschraube Material：
- Zinkdruckguss, vernickelt
- Kopf A: Griffkörper Farbe：
- Transparent
- Kopf A: Dichtung Material：
- FKM
- Beschriftungstülle Seite A：
- Ja
Seite B
- Kopf B: Anschluss：
- Offenes Kabelende
- Beschriftungstülle Seite B：
- Ja
Leitungen

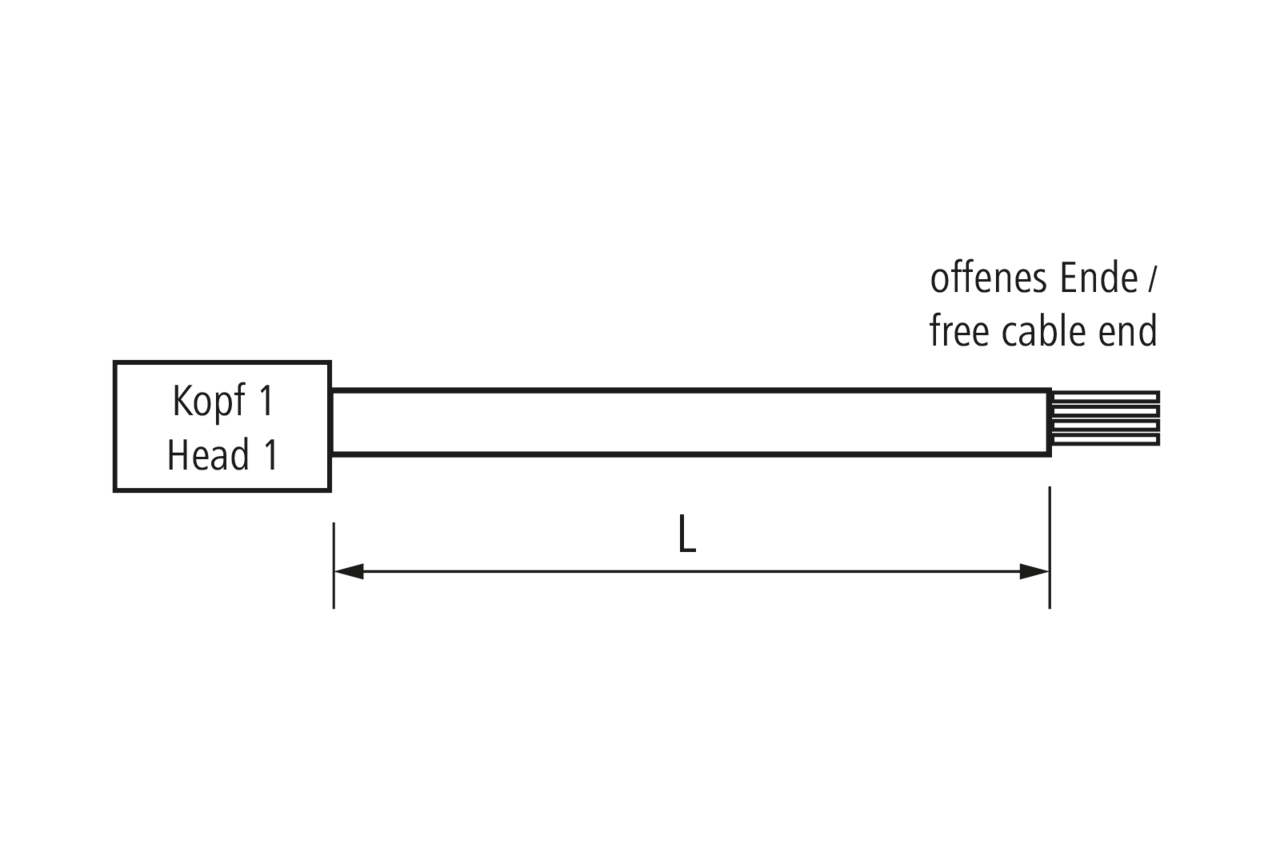

- Leitungslänge：
- 200 cm
- Längentoleranz：
- + 10 cm

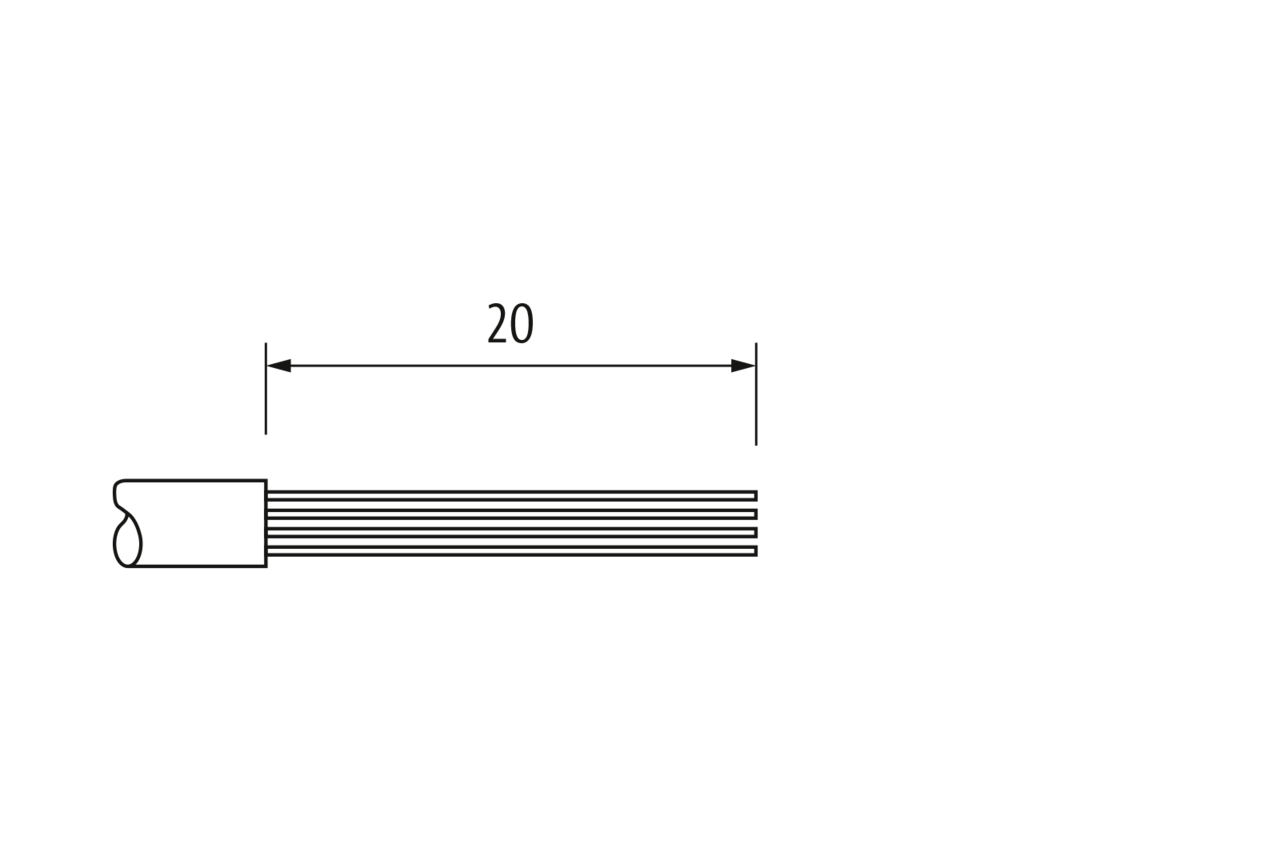

- Abmantellänge：
- 20 mm
- Schirmung：
- Nein
- Leiteraufbau：
- 42 × 0,1 mm
- AWG：
- 22
- Mantel: Material：
- PUR
- Mantel: Farbe：
- Schwarz
- Leitungsdurchmesser：
- 4,5 mm ± 5%
- Aderquerschnitt：
- 0,34 mm²
Kabel
- Mantel: Shorehärte：
- 90 ± 5 A
- Leitung: Umgebungstemperatur (in Bewegung)：
- - 25 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 40 ...+ 80 °C
- Betriebsspannung (UL)：
- 30 V AC/DC
- Schirmung：
- Nein
- Biegeradius (statisch)：
- 22,5 mm
- Adernzahl：
- 4
- Adernzahl mit Querschnitt：
- 4x0,34
- Längentoleranz：
- + 10 cm
- Leitungslänge：
- 200 cm
- Zulässige Beschleunigung：
- max. 10 m/s²
- AWG：
- 22
- Biegeradius (ortsfeste Verlegung)：
- min. 5 × Aussendurchmesser
- Torsionsgeschwindigkeit：
- max. 35 Zyklen/min
- Biegeradius (flexibler Einsatz)：
- min. 10 × Aussendurchmesser
- Leitungstyp：
- 3
- Leitungsgewicht：
- ca. 36,3 g/m
- Leiteraufbau：
- 42 × 0,1 mm
- Leitungsdurchmesser：
- 4,5 mm ± 5%
- Kabelleiter: Material：
- Kupfer, blank
- Mantel: Material：
- PUR
- Aderisolierung: Material：
- PP
- Biegezyklen：
- ca. 10000000 Zyklen
- Nennspannung：
- 300 V
- Torsionszyklen：
- ca. 2000000 Zyklen
- Paarverseilung：
- Nein
- Einzeldraht Durchmesser：
- 0,1 mm
- Leitung: Prüfspannung：
- 2,5 kV
- Torsionsbeanspruchung in °：
- ± 180 °/m
- Gesamtverseilung：
- 4 Adern verseilt
- Zulässige Verfahrgeschwindigkeit：
- max. 3 m/s
- Zulässiger Verfahrweg (horizontal)：
- max. 10 m
- Aderquerschnitt：
- 0,34 mm²
- Adern Bearbeitung：
- Nein
- Aderdurchmesser inkl. Isolierung：
- 1,25 mm ± 5%
- Mantel: Farbe：
- Schwarz
Elektrische Daten
- Betriebsspannung：
- 24 V DC ± 25 %
- Betriebsspannung (UL)：
- 30 V AC/DC
- Nennspannung：
- 300 V
- Durchgangswiderstand：
- max. 30 mOhm
- Strombelastbarkeit je Kontakt：
- max. 4 A
