SICK DFS60E-TEEA01024 1053141
型号: DFS60E-TEEA01024
订货号: 1053141
参考面价： 282.00 EUR
SICK DFS60E-TEEA01024 1053141 基本属性
净重：0.318 KG
毛重：0.318 KG
长度：135 mm
宽度：90 mm
高度：180 mm
SICK DFS60E-TEEA01024 1053141 表演
- 每转脉冲数：
- 1.024 1)
- 测量步骤：
- 90°, elektrisch/Impulse pro Umdrehung
- 二进制条形码的测量步长偏差：
- ± 0,15°
- 误差限制：
- ± 0,3°
SICK DFS60E-TEEA01024 1053141 接口
- 通信接口：
- Inkremental
- 通信接口详细信息：
- HTL / Push pull
- 信号通道数量：
- 6 Kanal
- 初始化时间：
- 40 ms
- 输出频率：
- ≤ 300 kHz
- 负载电流：
- ≤ 30 mA
- 功耗：
- ≤ 0,5 W (ohne Last)
SICK DFS60E-TEEA01024 1053141 电气数据
- 连接类型：

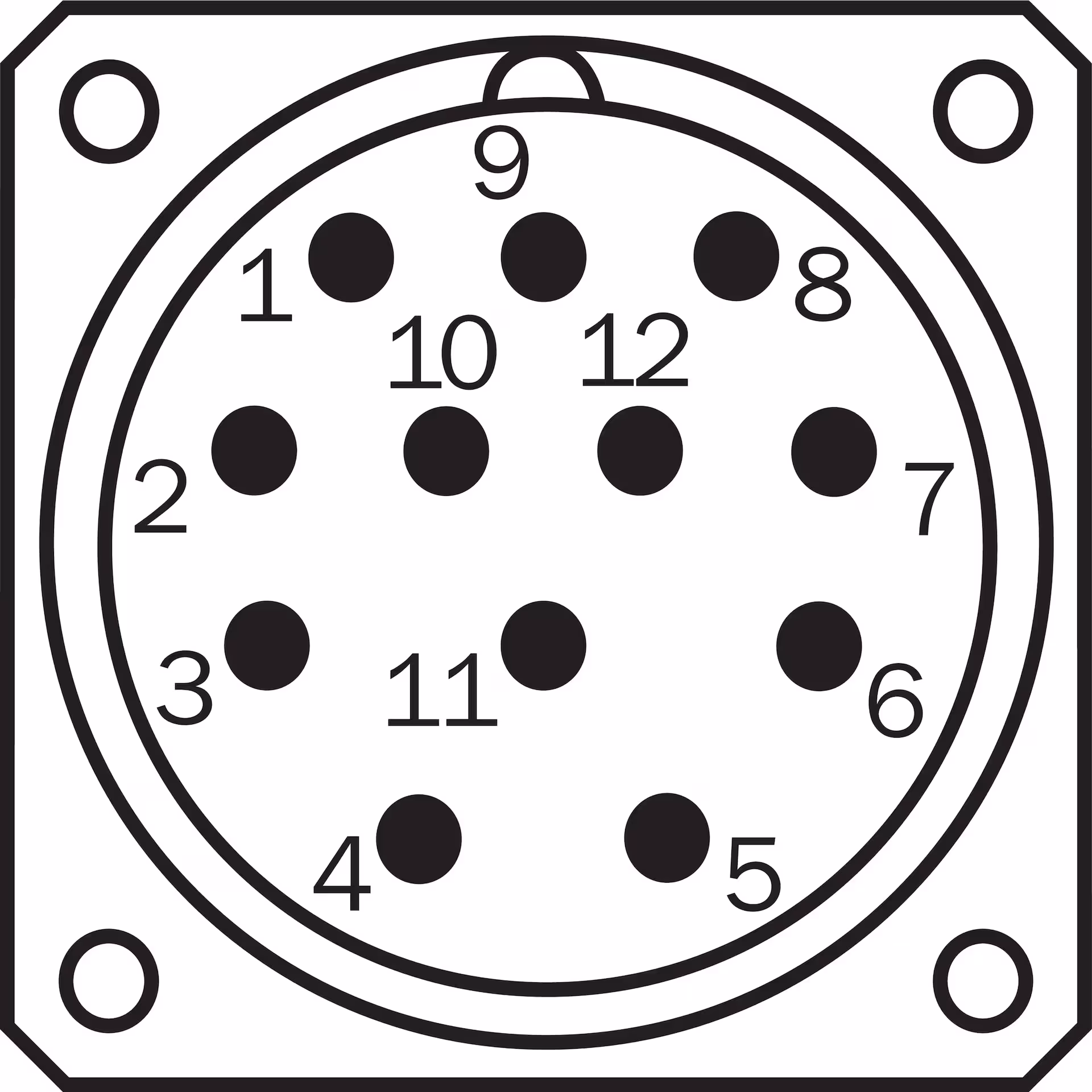

- Stecker, M23, 12-polig, radial
- 电源电压：
- 10 ... 32 V
- 参考信号，编号：
- 1
- 参考信号，位置：
- 90°, elektrisch, logisch verknüpft mit A und B
- 极性反接保护：
- ✔
- 输出短路电阻：
- ✔ 1)
- MTTFd:危险故障时间：
- 300 Jahre (EN ISO 13849-1) 2)

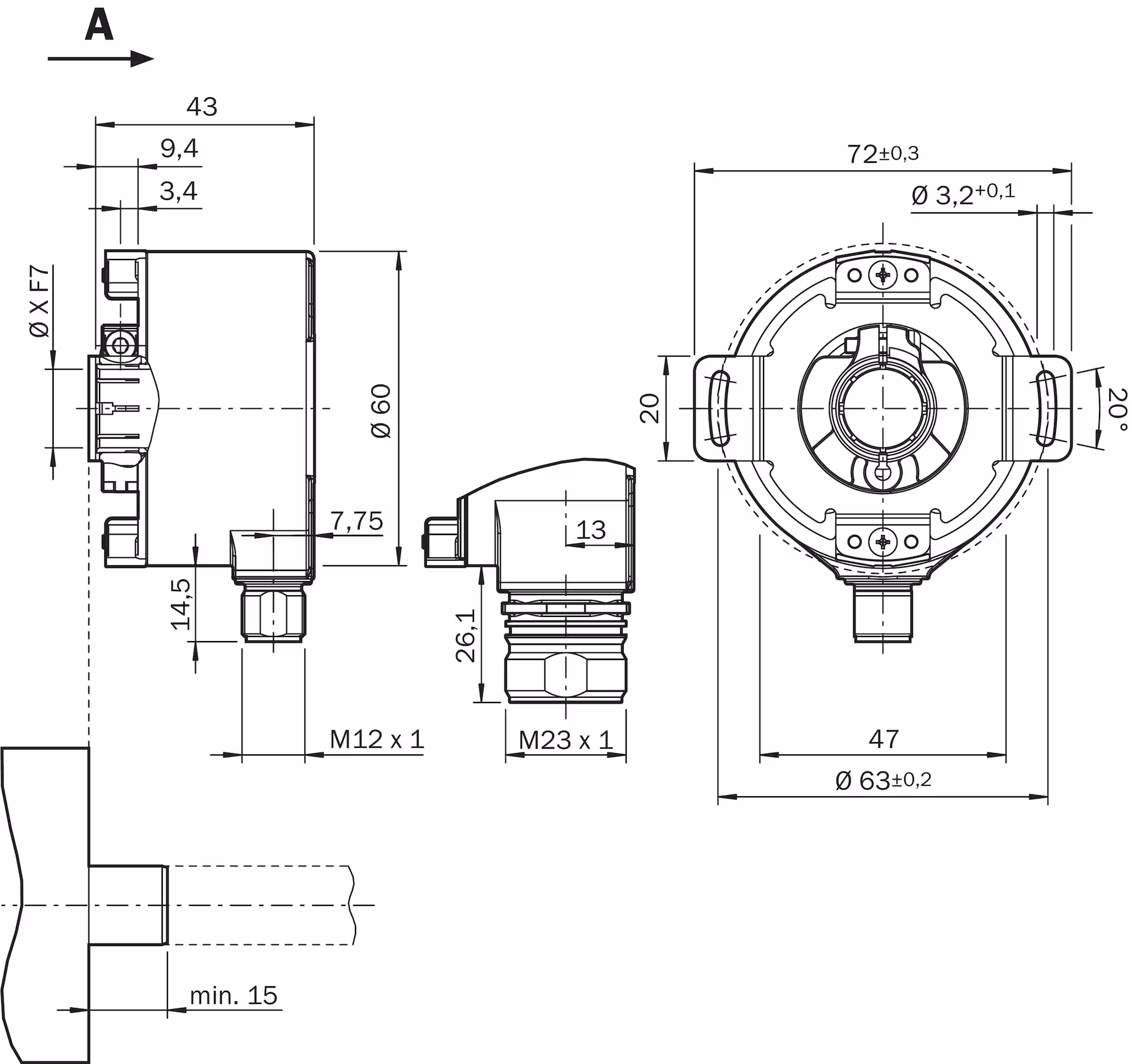

SICK DFS60E-TEEA01024 1053141 机械数据
- 机械设计：
- Durchsteckhohlwelle
- 轴直径：
- 12 mm
- 重量：
- + 0,2 kg
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminiumdruckguss
- 启动扭矩：
- 0,8 Ncm (+20 °C)
- 工作扭矩：
- 0,6 Ncm (+20 °C)
- 允许波动静态：
- ± 0,3 mm (radial)
- ± 0,5 mm (axial)
- 允许波动动态：
- ± 0,1 mm (radial)
- ± 0,2 mm (axial)
- 运行速度：
- ≤ 6.000 min⁻¹ 1)
- 转子的惯性力矩：
- 40 gcm²
- 轴承寿命：
- 3,6 x 10^10 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK DFS60E-TEEA01024 1053141 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-4
- 保护类型：
- IP65, gehäuseseitig, Stecker (IEC 60529) 1)
- IP65, wellenseitig (IEC 60529)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- 0 °C ... +85 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 50 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK DFS60E-TEEA01024 1053141 分类
- ECl@ss5：
- 27270501
- ECl@ss5.1.4：
- 27270501
- ECl@ss6：
- 27270590
- ECl@ss6.2：
- 27270590
- ECl@ss7：
- 27270501
- ECl@ss8：
- 27270501
- ECl@ss8.1：
- 27270501
- ECl@ss9：
- 27270501
- ECl@ss10：
- 27270501
- ECl@ss11：
- 27270501
- eCl@ss12：
- 27270501
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
