SICK DBS60E-S4CA05000 1075365
型号: DBS60E-S4CA05000
订货号: 1075365
参考面价： 228.00 EUR
SICK DBS60E-S4CA05000 1075365 基本属性
净重：0.386 KG
毛重：0.386 KG
长度：94 mm
宽度：93 mm
高度：118 mm
SICK DBS60E-S4CA05000 1075365 表演
- 每转脉冲数：
- 5.000
- 测量步骤：
- ≤ 90°, elektrisch/Impulse pro Umdrehung
- 测量阶跃偏差：
- ± 36° / Impulse pro Umdrehung
- 误差限制：
- Messschrittabweichung x 3
- 探查：
- ≤ 0,5 ± 10 %
SICK DBS60E-S4CA05000 1075365 接口
- 通信接口：
- Inkremental
- 通信接口详细信息：
- TTL / RS-422
- 信号通道数量：
- 6 Kanal
- 初始化时间：
- < 5 ms 1)
- 输出频率：
- + 300 kHz 2)
- 负载电流：
- ≤ 30 mA, pro Kanal
- 功耗：
- ≤ 0,5 W (ohne Last)
SICK DBS60E-S4CA05000 1075365 电气数据
- 连接类型：

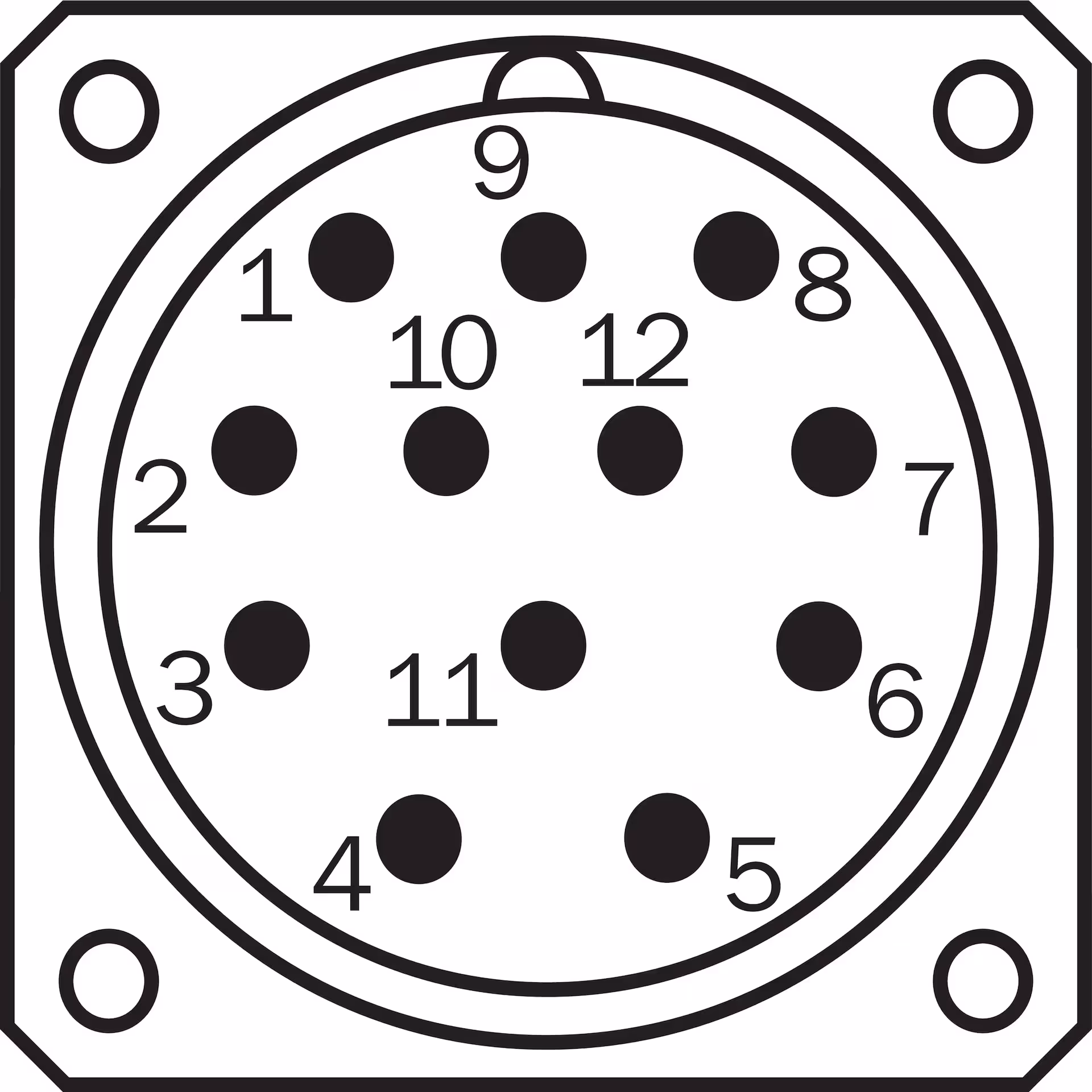

- Stecker, M23, 12-polig, radial
- 电源电压：
- 10 ... 30 V
- 参考信号，编号：
- 1
- 参考信号，位置：
- 90°, elektrisch, logisch verknüpft mit A und B
- 极性反接保护：
- ✔
- 输出短路电阻：
- ✔ 1)
- MTTFd:危险故障时间：
- 500 Jahre (EN ISO 13849-1) 2)
SICK DBS60E-S4CA05000 1075365 机械数据

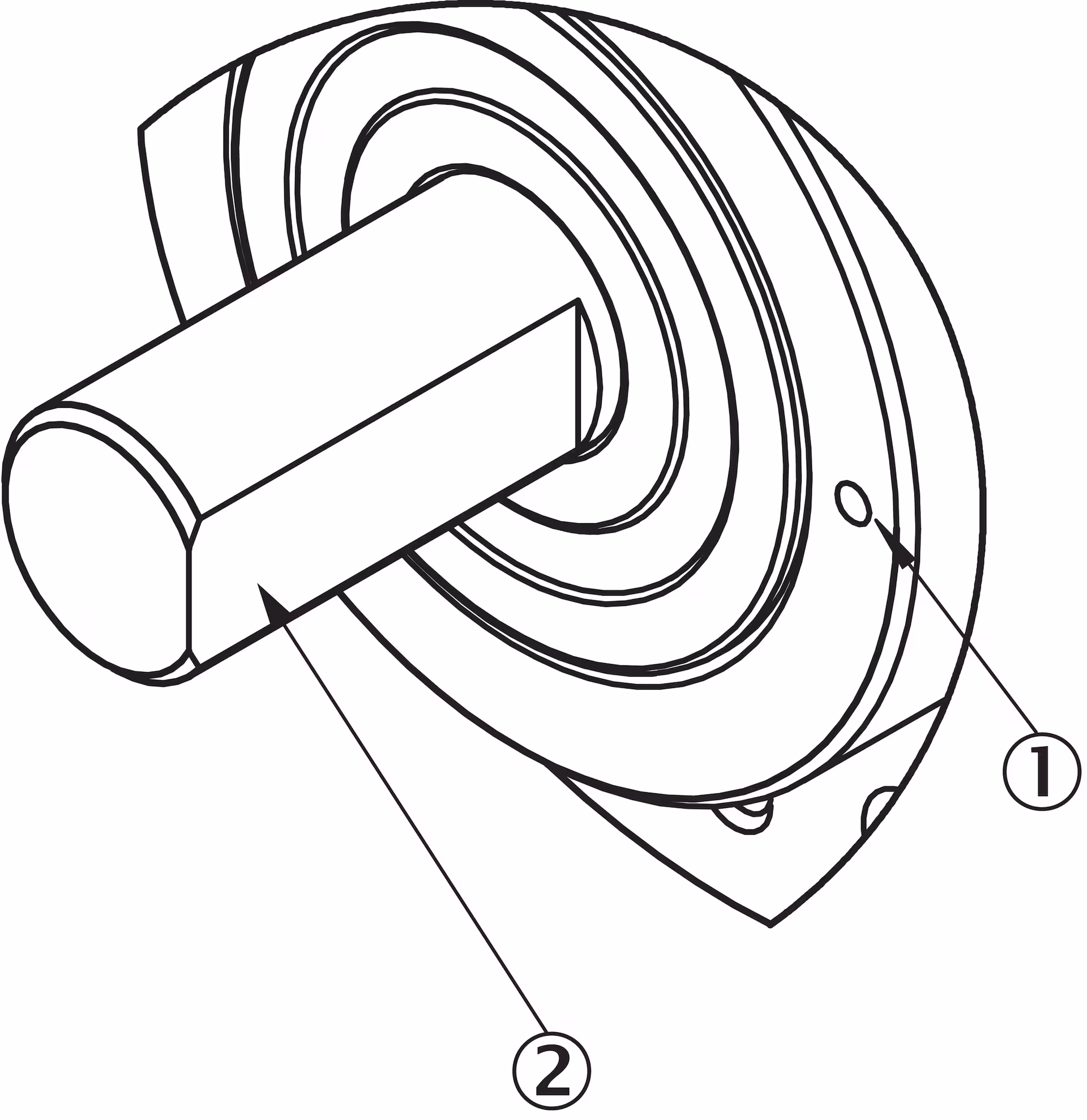

- 机械设计：
- Vollwelle, Klemmflansch
- 轴直径：
- 10 mm
- 波长：
- 19 mm
- 法兰类型和扭矩支撑：
- Flansch mit 3 x M3 und 3 x M4
- 重量：
- + 0,3 kg 1)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminium
- 启动扭矩：
- + 1,2 Ncm (+20 °C)
- 工作扭矩：
- 1,1 Ncm (+20 °C)
- 允许轴载荷：
- 100 N (radial) 2)
- 50 N (axial) 2)
- 运行速度：
- 6.000 min⁻¹ 3)
- 最大运行速度：
- 9.000 min⁻¹ 4)
- 转子的惯性力矩：
- 33 gcm²
- 轴承寿命：
- 3,6 x 109 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK DBS60E-S4CA05000 1075365 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP67, gehäuseseitig (IEC 60529) 1)
- IP65, wellenseitig (IEC 60529)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –30 °C ... +85 °C, bei mehr als 3.000 Impulsen pro Umdrehung 2)
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 250 g, 3 ms (EN 60068-2-27)
- 抗振动性：
- 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK DBS60E-S4CA05000 1075365 分类
- ECLASS 5.0：
- 27270501
- ECLASS 5.1.4：
- 27270501
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270501
- ECLASS 8.0：
- 27270501
- ECLASS 8.1：
- 27270501
- ECLASS 9.0：
- 27270501
- ECLASS 10.0：
- 27270501
- ECLASS 11.0：
- 27270501
- ECLASS 12.0：
- 27270501
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
